塌方处理方案VIP专享

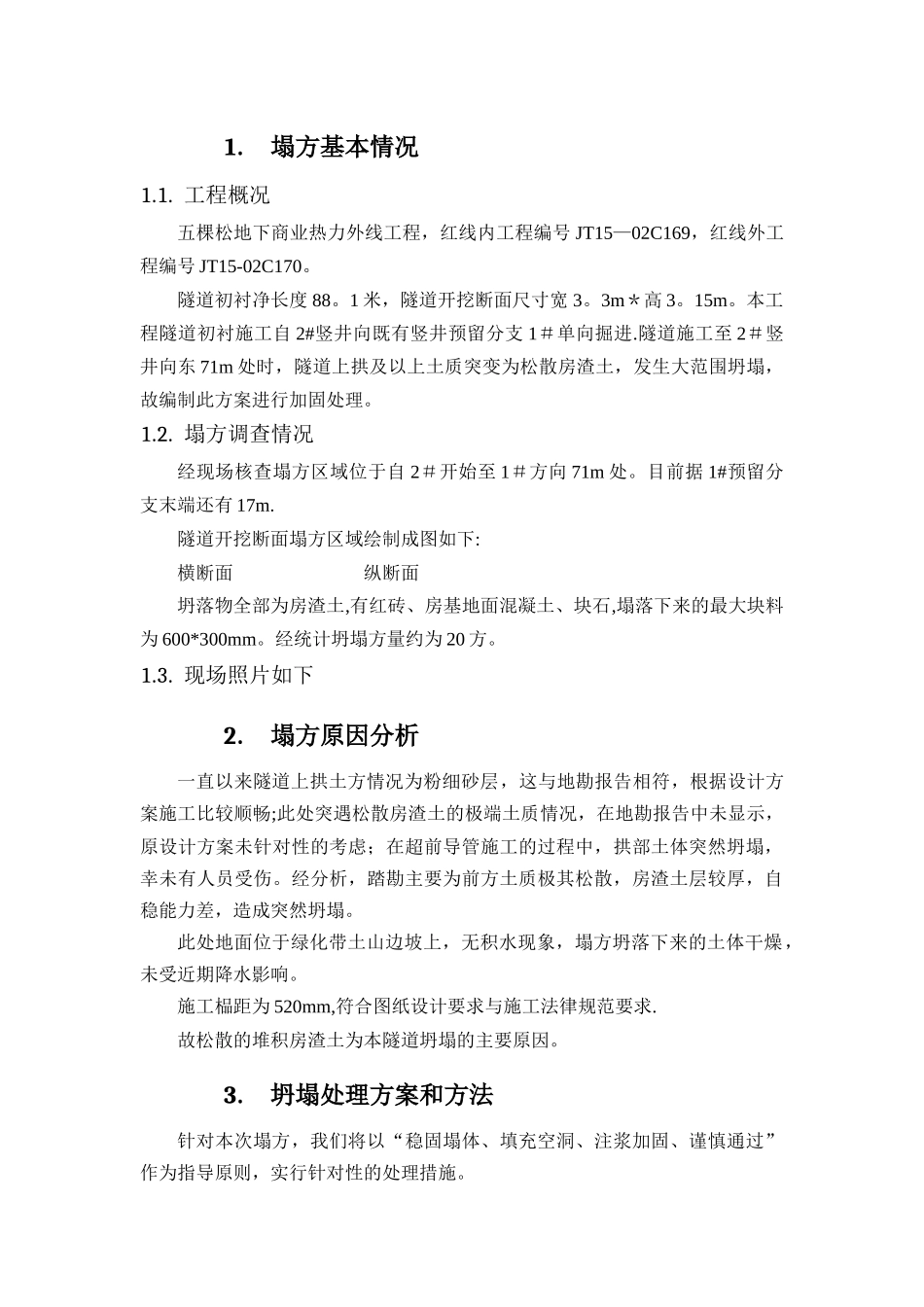

目 录1.塌方基本情况 11 。 1. 工程概况 1 1 。 2. 塌方调查情况 1 1.3 。 现场照片如下 1 2 。 塌方原因分析 1 3. 坍塌处理方案和方法 1 3.1 。 设置临时钢支撑 2 3 。 2 。 封闭掌子面 2 3.3 。 回填注浆 2 3 。 4 。 深孔注浆 2 3 。 5. 掘进施工 4 4 。 降效影响及安全隐患 5 5. 塌方处理计划工期 5 1.塌方基本情况1.1. 工程概况五棵松地下商业热力外线工程，红线内工程编号 JT15—02C169，红线外工程编号 JT15-02C170。隧道初衬净长度 88。1 米，隧道开挖断面尺寸宽 3。3m＊高 3。15m。本工程隧道初衬施工自 2#竖井向既有竖井预留分支 1＃单向掘进.隧道施工至 2＃竖井向东 71m 处时，隧道上拱及以上土质突变为松散房渣土，发生大范围坍塌，故编制此方案进行加固处理。1.2. 塌方调查情况经现场核查塌方区域位于自 2＃开始至 1＃方向 71m 处。目前据 1#预留分支末端还有 17m.隧道开挖断面塌方区域绘制成图如下:横断面 纵断面坍落物全部为房渣土,有红砖、房基地面混凝土、块石,塌落下来的最大块料为 600*300mm。经统计坍塌方量约为 20 方。1.3. 现场照片如下2.塌方原因分析一直以来隧道上拱土方情况为粉细砂层，这与地勘报告相符，根据设计方案施工比较顺畅;此处突遇松散房渣土的极端土质情况，在地勘报告中未显示，原设计方案未针对性的考虑；在超前导管施工的过程中，拱部土体突然坍塌，幸未有人员受伤。经分析，踏勘主要为前方土质极其松散，房渣土层较厚，自稳能力差，造成突然坍塌。此处地面位于绿化带土山边坡上，无积水现象，塌方坍落下来的土体干燥，未受近期降水影响。施工榀距为 520mm,符合图纸设计要求与施工法律规范要求.故松散的堆积房渣土为本隧道坍塌的主要原因。3.坍塌处理方案和方法针对本次塌方，我们将以“稳固塌体、填充空洞、注浆加固、谨慎通过”作为指导原则，实行针对性的处理措施。1.4. 设置临时钢支撑面临二次坍塌风险，在封闭掌子面施工前需对坍塌影响区域的初衬进行支撑加固。采纳[20a 对扣焊接支顶，共设 2 道。1.5. 封闭掌子面经观察坍塌面受挤压影响，目前短时间内已趋于稳定。于是安排项目人员，对掌子面进行简单清理，并实行封闭掌子面措施。上掌子面封闭根据竖井封底做法,采纳双层双向 ø18@200，与钢格栅主筋焊接连接，喷射 C20 混凝土 250mm厚.由于塌方量较大，空洞较高，在对掌子面封闭前，首先预埋锚喷孔和注...
