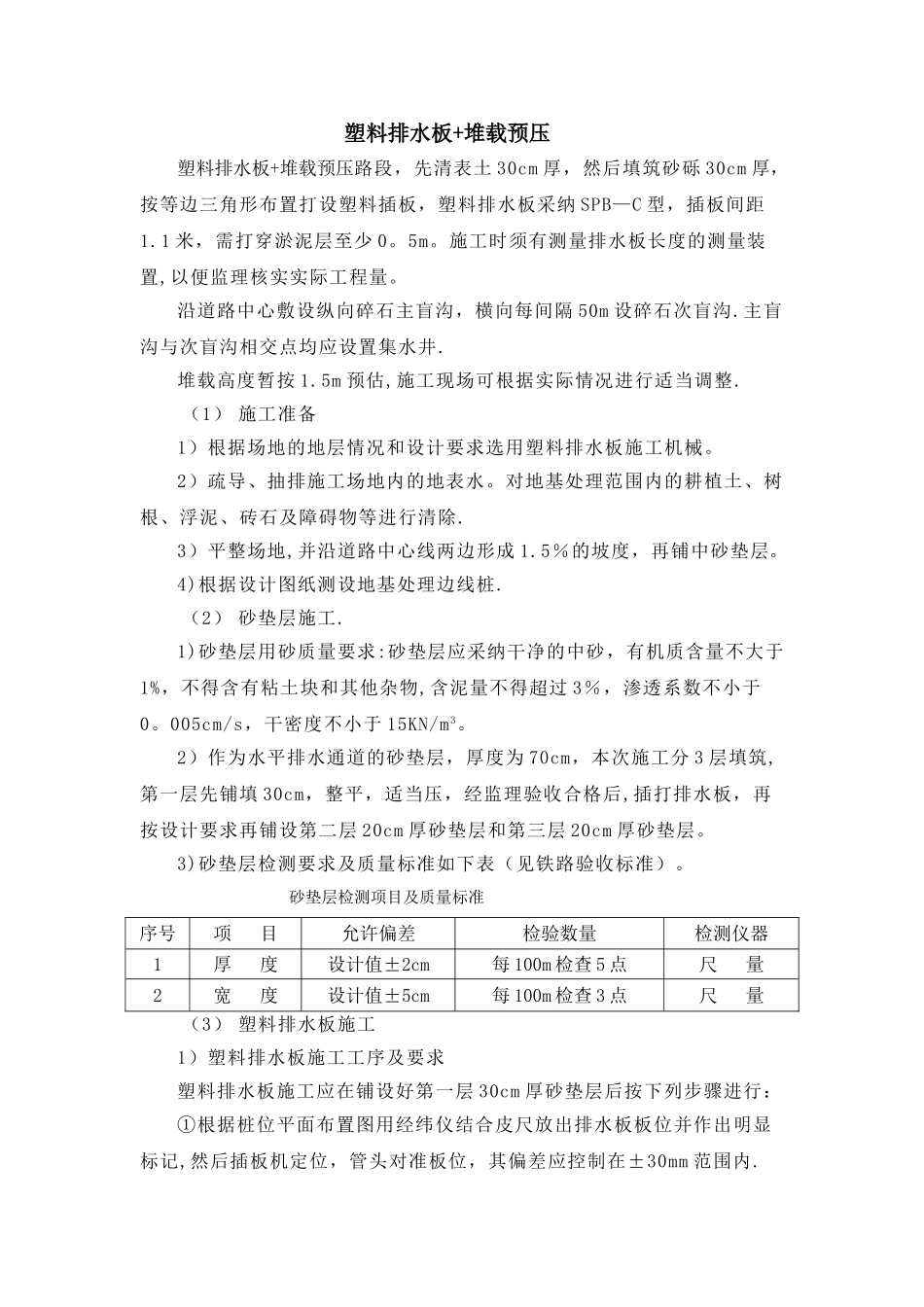

塑料排水板堆载预压施工说明

塑料排水板+堆载预压塑料排水板+堆载预压路段，先清表土 30cm 厚，然后填筑砂砾 30cm 厚，按等边三角形布置打设塑料插板，塑料排水板采纳 SPB—C 型，插板间距1.1 米，需打穿淤泥层至少 0。5m。施工时须有测量排水板长度的测量装置,以便监理核实实际工程量。沿道路中心敷设纵向碎石主盲沟，横向每间隔 50m 设碎石次盲沟.主盲沟与次盲沟相交点均应设置集水井.堆载高度暂按 1.5m 预估,施工现场可根据实际情况进行适当调整.（1） 施工准备1）根据场地的地层情况和设计要求选用塑料排水板施工机械。2）疏导、抽排施工场地内的地表水。对地基处理范围内的耕植土、树根、浮泥、砖石及障碍物等进行清除.3）平整场地,并沿道路中心线两边形成 1.5％的坡度，再铺中砂垫层。4)根据设计图纸测设地基处理边线桩.（2） 砂垫层施工.1)砂垫层用砂质量要求:砂垫层应采纳干净的中砂，有机质含量不大于1%，不得含有粘土块和其他杂物,含泥量不得超过 3％，渗透系数不小于0。005cm/s，干密度不小于 15KN/m3。2）作为水平排水通道的砂垫层，厚度为 70cm，本次施工分 3 层填筑,第一层先铺填 30cm，整平，适当压，经监理验收合格后,插打排水板，再按设计要求再铺设第二层 20cm 厚砂垫层和第三层 20cm 厚砂垫层。3)砂垫层检测要求及质量标准如下表（见铁路验收标准）。砂垫层检测项目及质量标准序号项 目允许偏差检验数量检测仪器1厚 度设计值±2cm每 100m 检查 5 点尺 量2宽 度设计值±5cm每 100m 检查 3 点尺 量（3） 塑料排水板施工1）塑料排水板施工工序及要求塑料排水板施工应在铺设好第一层 30cm 厚砂垫层后按下列步骤进行：①根据桩位平面布置图用经纬仪结合皮尺放出排水板板位并作出明显标记,然后插板机定位，管头对准板位，其偏差应控制在±30mm 范围内.②开机打插导管至设计标高.假如土层硬可采纳振动插板机;假如还打插不下，则需先打引孔，然扣再打插导管。③提升导管至砂层面以上 0。5m。④剪断塑料排水板,并确保排水板顶端进入砂垫层的长度不少于30cm。⑤旁站人员检查合格后（记录板位施工情况)，移动插板机至下一板位。2）塑料排水板施工质量控制①打插塑料排水板之前，先在插板机上按设计要求的板长作好刻度标记，有的塑料排水板上标有每米长度。②打插过程中应注意控制导管的垂直度，偏差不大于 1.5％③按设计要求严格控制塑料排水板打插长度,当发现地质土层变硬，难以按设计要求打插时,首先与现场监理人员一起...
