塑钢缠绕管施工方案

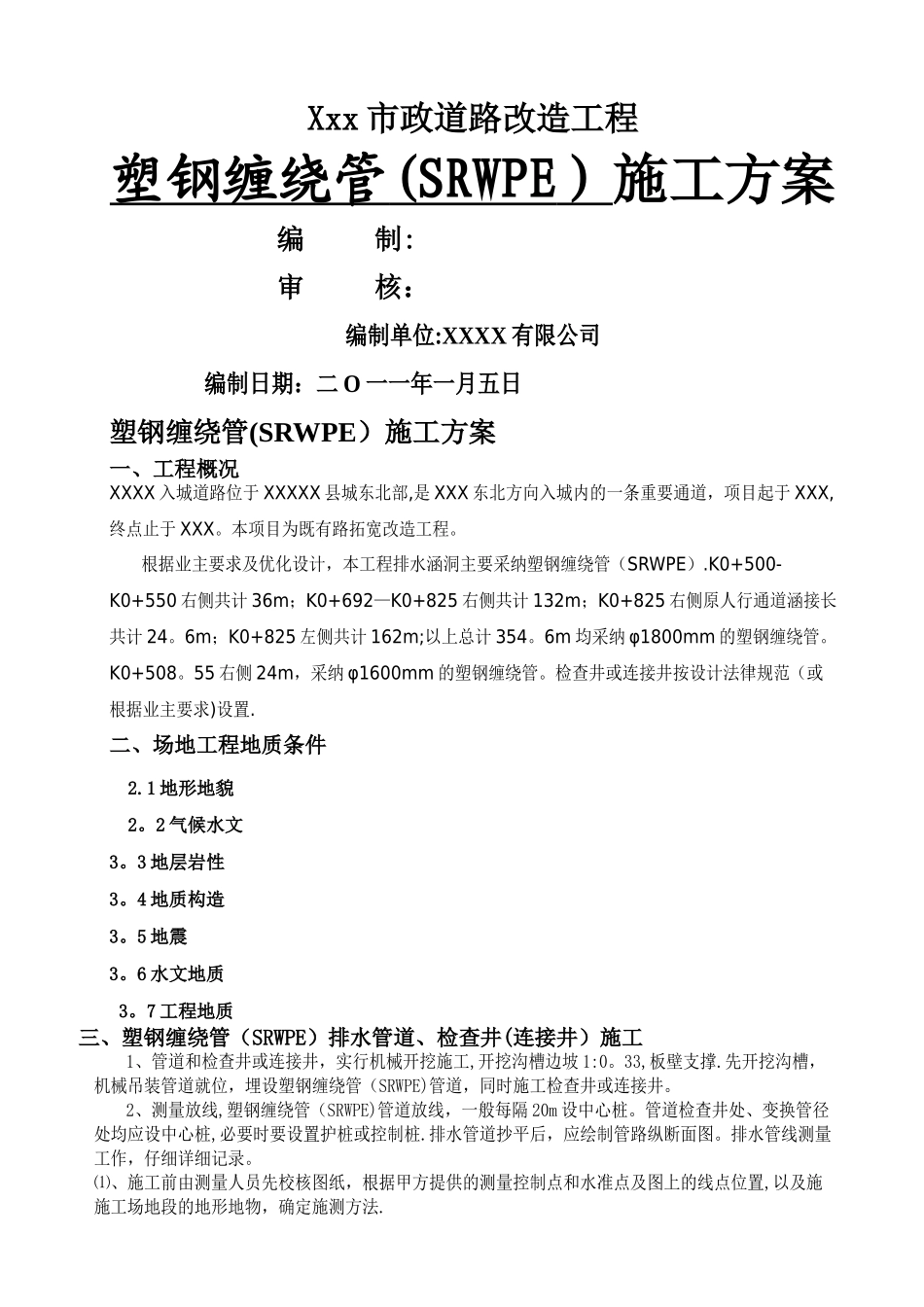

Xxx 市政道路改造工程塑钢缠绕管 (SRWPE ） 施工方案编 制: 审 核：编制单位:XXXX 有限公司 编制日期：二 O 一一年一月五日塑钢缠绕管(SRWPE）施工方案一、工程概况XXXX 入城道路位于 XXXXX 县城东北部,是 XXX 东北方向入城内的一条重要通道，项目起于 XXX,终点止于 XXX。本项目为既有路拓宽改造工程。 根据业主要求及优化设计，本工程排水涵洞主要采纳塑钢缠绕管（SRWPE）.K0+500-K0+550 右侧共计 36m；K0+692—K0+825 右侧共计 132m；K0+825 右侧原人行通道涵接长共计 24。6m；K0+825 左侧共计 162m;以上总计 354。6m 均采纳 φ1800mm 的塑钢缠绕管。K0+508。55 右侧 24m，采纳 φ1600mm 的塑钢缠绕管。检查井或连接井按设计法律规范（或根据业主要求)设置.二、场地工程地质条件 2.1 地形地貌 2。2 气候水文3。3 地层岩性3。4 地质构造3。5 地震3。6 水文地质 3。7 工程地质三、塑钢缠绕管（SRWPE）排水管道、检查井(连接井）施工 1、管道和检查井或连接井，实行机械开挖施工,开挖沟槽边坡 1:0。33,板壁支撑.先开挖沟槽，机械吊装管道就位，埋设塑钢缠绕管（SRWPE)管道，同时施工检查井或连接井。 2、测量放线,塑钢缠绕管（SRWPE)管道放线，一般每隔 20m 设中心桩。管道检查井处、变换管径处均应设中心桩,必要时要设置护桩或控制桩.排水管道抄平后，应绘制管路纵断面图。排水管线测量工作，仔细详细记录。⑴、施工前由测量人员先校核图纸，根据甲方提供的测量控制点和水准点及图上的线点位置,以及施施工场地段的地形地物，确定施测方法.⑵、由测量人员根据设计图纸放出管中线及井位.⑶、将施施工场地段的原地标高复测一次，以确定该施施工场地段的开挖深度。⑷、在施工过程中，施工人员要注意保护测量控制点，如发现测量控制点被破坏，及时会叫测量人员补测，以保证测量精确度。进行施工放样测量，定出管道中线及井位并引出水准基准点，作为整个排水工程的控制点.每次测量均要闭合，按法律规范严格控制闭合误差。施工前先复测各排水出口标高，若与设计有矛盾，立即会叫设计人进行调整。四、高密度聚乙烯塑钢缠绕管（SRWPE)高密度聚乙烯塑钢缠绕管(SRWPE），DN1600、DN1800。采纳电热熔带连接（电热熔带连接方式适用于规格 DN/ID1200～DN/ID2600 的管材）。 (一)、一般要求 1、排水管道的材料⑴、管材颜色为黑色，颜色应色泽均匀. ⑵、管材内表面应平整,内外壁应无气泡和可见杂质，管壁焊...
