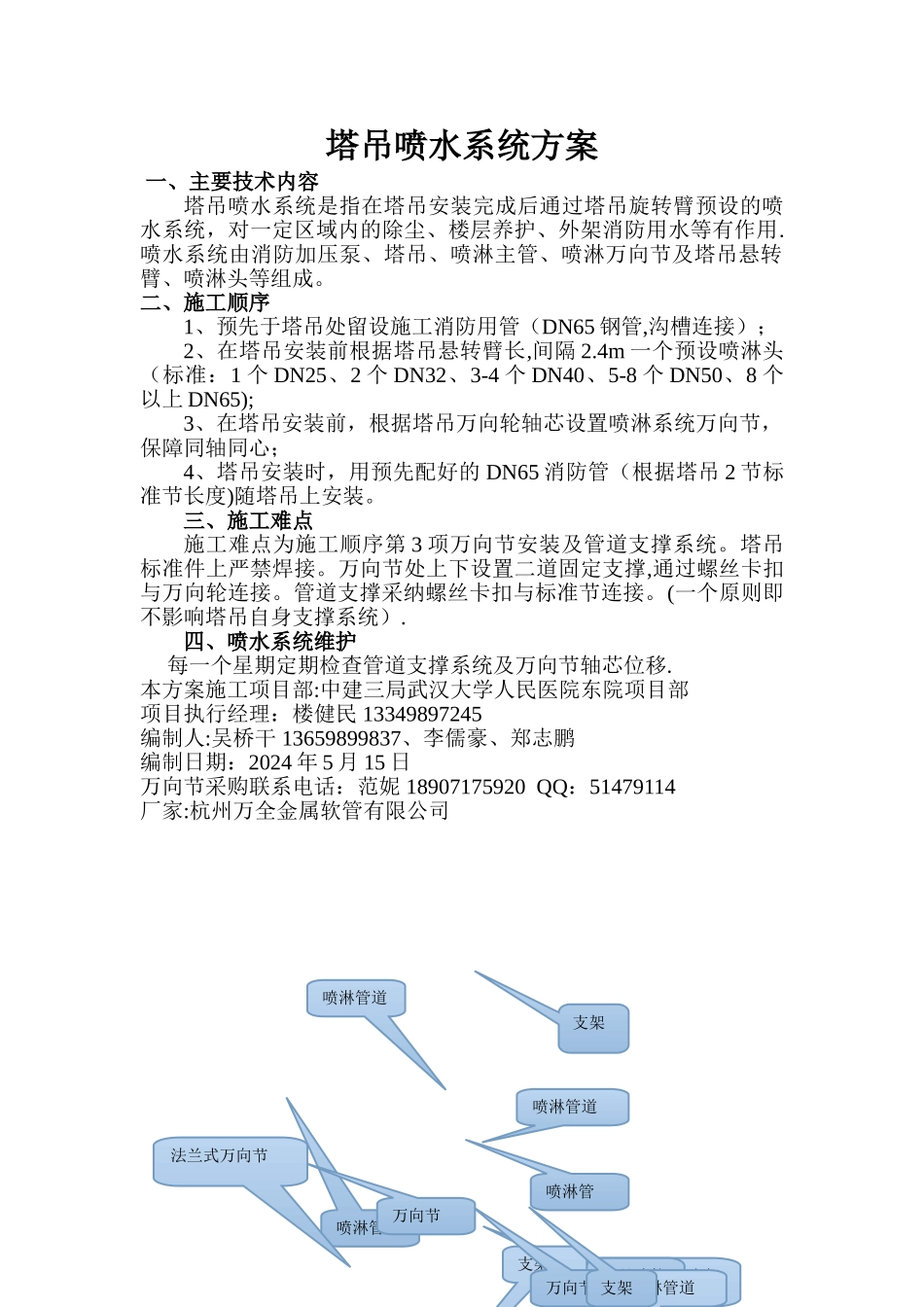

塔吊喷水系统方案 一、主要技术内容塔吊喷水系统是指在塔吊安装完成后通过塔吊旋转臂预设的喷水系统，对一定区域内的除尘、楼层养护、外架消防用水等有作用.喷水系统由消防加压泵、塔吊、喷淋主管、喷淋万向节及塔吊悬转臂、喷淋头等组成。二、施工顺序1、预先于塔吊处留设施工消防用管（DN65 钢管,沟槽连接）；2、在塔吊安装前根据塔吊悬转臂长,间隔 2.4m 一个预设喷淋头（标准：1 个 DN25、2 个 DN32、3-4 个 DN40、5-8 个 DN50、8 个以上 DN65);3、在塔吊安装前，根据塔吊万向轮轴芯设置喷淋系统万向节，保障同轴同心；4、塔吊安装时，用预先配好的 DN65 消防管（根据塔吊 2 节标准节长度)随塔吊上安装。三、施工难点施工难点为施工顺序第 3 项万向节安装及管道支撑系统。塔吊标准件上严禁焊接。万向节处上下设置二道固定支撑,通过螺丝卡扣与万向轮连接。管道支撑采纳螺丝卡扣与标准节连接。(一个原则即不影响塔吊自身支撑系统）.四、喷水系统维护 每一个星期定期检查管道支撑系统及万向节轴芯位移.本方案施工项目部:中建三局武汉大学人民医院东院项目部项目执行经理：楼健民 13349897245编制人:吴桥干 13659899837、李儒豪、郑志鹏编制日期：2024 年 5 月 15 日万向节采购联系电话：范妮 18907175920 QQ：51479114厂家:杭州万全金属软管有限公司喷淋管道喷淋管道万向轮节固定支架螺丝连接喷淋管道支架万向节 支架万向节喷淋管支架法兰式万向节喷淋管道
