塔吊和施工升降机施工方案

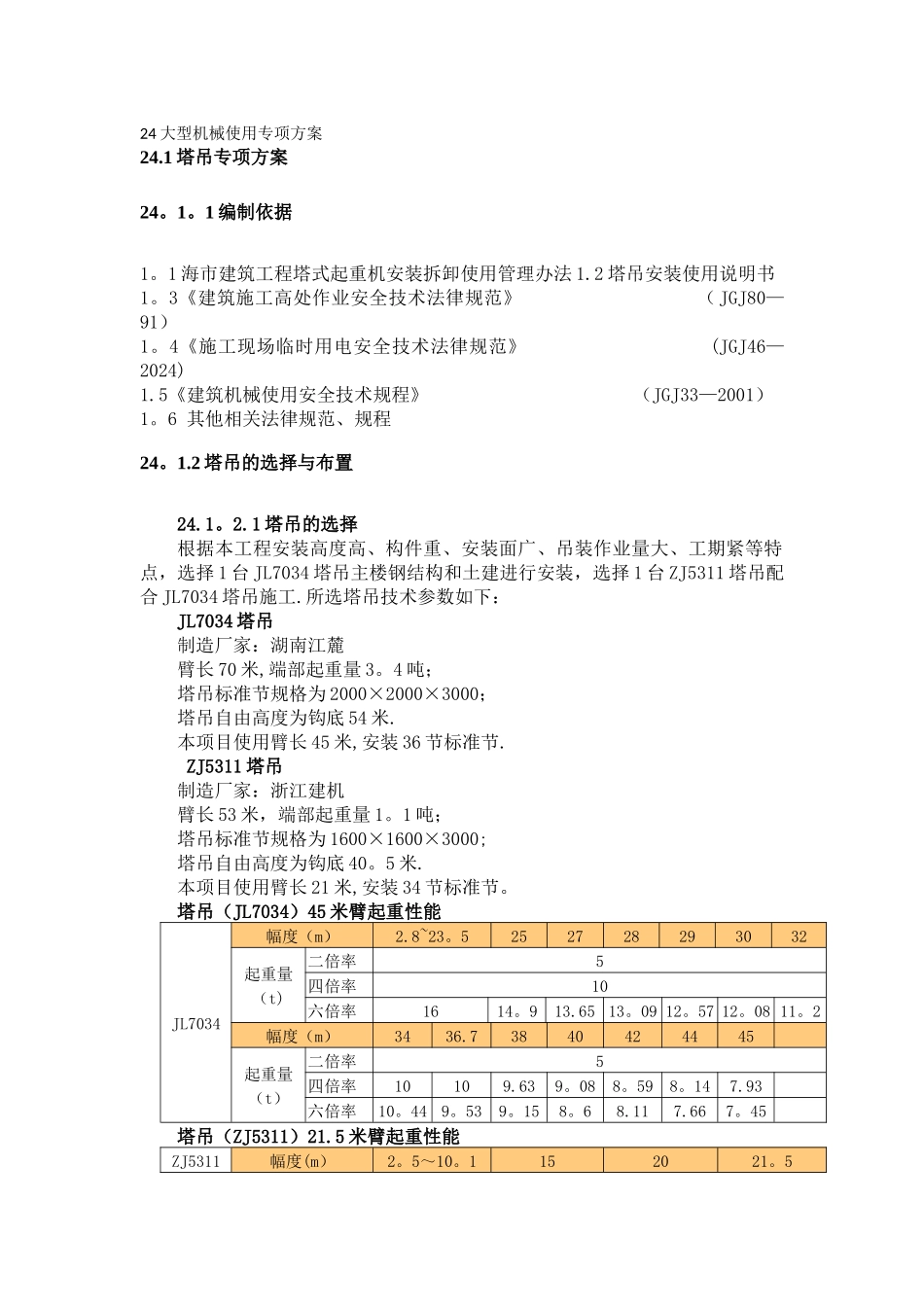

塔吊和施工升降机施工方案_第1页
1/9

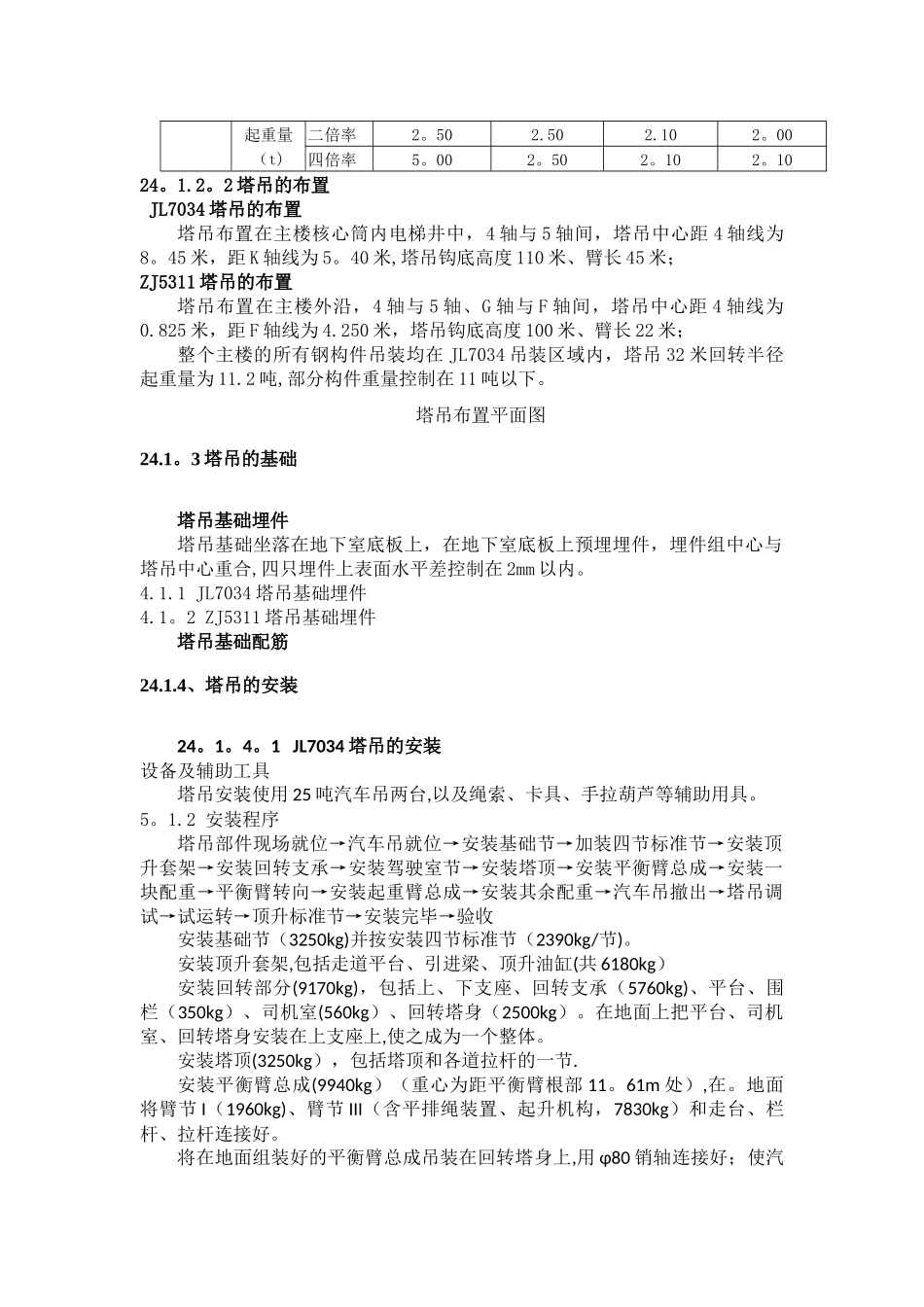

塔吊和施工升降机施工方案_第2页
2/9
塔吊和施工升降机施工方案_第3页
3/9
塔吊和施工升降机施工方案24 大型机械使用专项方案24.1 塔吊专项方案24。1。1 编制依据1。1 海市建筑工程塔式起重机安装拆卸使用管理办法 1.2 塔吊安装使用说明书1。3《建筑施工高处作业安全技术法律规范》 ( JGJ80—91)1。4《施工现场临时用电安全技术法律规范》 (JGJ46—2024)1.5《建筑机械使用安全技术规程》 (JGJ33—2001)1。6 其他相关法律规范、规程24。1.2 塔吊的选择与布置24.1。2.1 塔吊的选择根据本工程安装高度高、构件重、安装面广、吊装作业量大、工期紧等特点,选择 1 台 JL7034 塔吊主楼钢结构和土建进行安装,选择 1 台 ZJ5311 塔吊配合 JL7034 塔吊施工.所选塔吊技术参数如下:JL7034 塔吊制造厂家:湖南江麓臂长 70 米,端部起重量 3。4 吨;塔吊标准节规格为 2000×2000×3000;塔吊自由高度为钩底 54 米.本项目使用臂长 45 米,安装 36 节标准节. ZJ5311 塔吊制造厂家:浙江建机臂长 53 米,端部起重量 1。1 吨;塔吊标准节规格为 1600×1600×3000;塔吊自由高度为钩底 40。5 米.本项目使用臂长 21 米,安装 34 节标准节。塔吊(JL7034)45 米臂起重性能JL7034幅度(m)2.8~23。5252728293032起重量(t)二倍率5四倍率10六倍率1614。913.6513。09 12。57 12。08 11。2幅度(m)3436.73840424445起重量(t)二倍率5四倍率10109.639。088。598。147.93六倍率10。449。539。158。68.117.667。45塔吊(ZJ5311)21.5 米臂起重性能ZJ5311幅度(m)2。5~10。1152021。5起重量(t)二倍率2。502.502.102。00四倍率5。002。502。102。1024。1.2。2 塔吊的布置 JL7034 塔吊的布置塔吊布置在主楼核心筒内电梯井中,4 轴与 5 轴间,塔吊中心距 4 轴线为8。45 米,距 K 轴线为 5。40 米,塔吊钩底高度 110 米、臂长 45 米;ZJ5311 塔吊的布置塔吊布置在主楼外沿,4 轴与 5 轴、G 轴与 F 轴间,塔吊中心距 4 轴线为0.825 米,距 F 轴线为 4.250 米,塔吊钩底高度 100 米、臂长 22 米;整个主楼的所有钢构件吊装均在 JL7034 吊装区域内,塔吊 32 米回转半径起重量为 11.2 吨,部分构件重量控制在 11 吨以下。塔吊布置平面图24.1。3 塔吊的基础塔吊基础埋件塔吊基础坐落在地下室底板上,在地下室底板上预埋埋件,埋件组中心与塔吊中心重合,四只埋件上表面水平差控制在 2mm 以内。4.1.1 JL7034 塔吊基础埋件4.1。2 ZJ5311 塔吊基础埋件塔...
