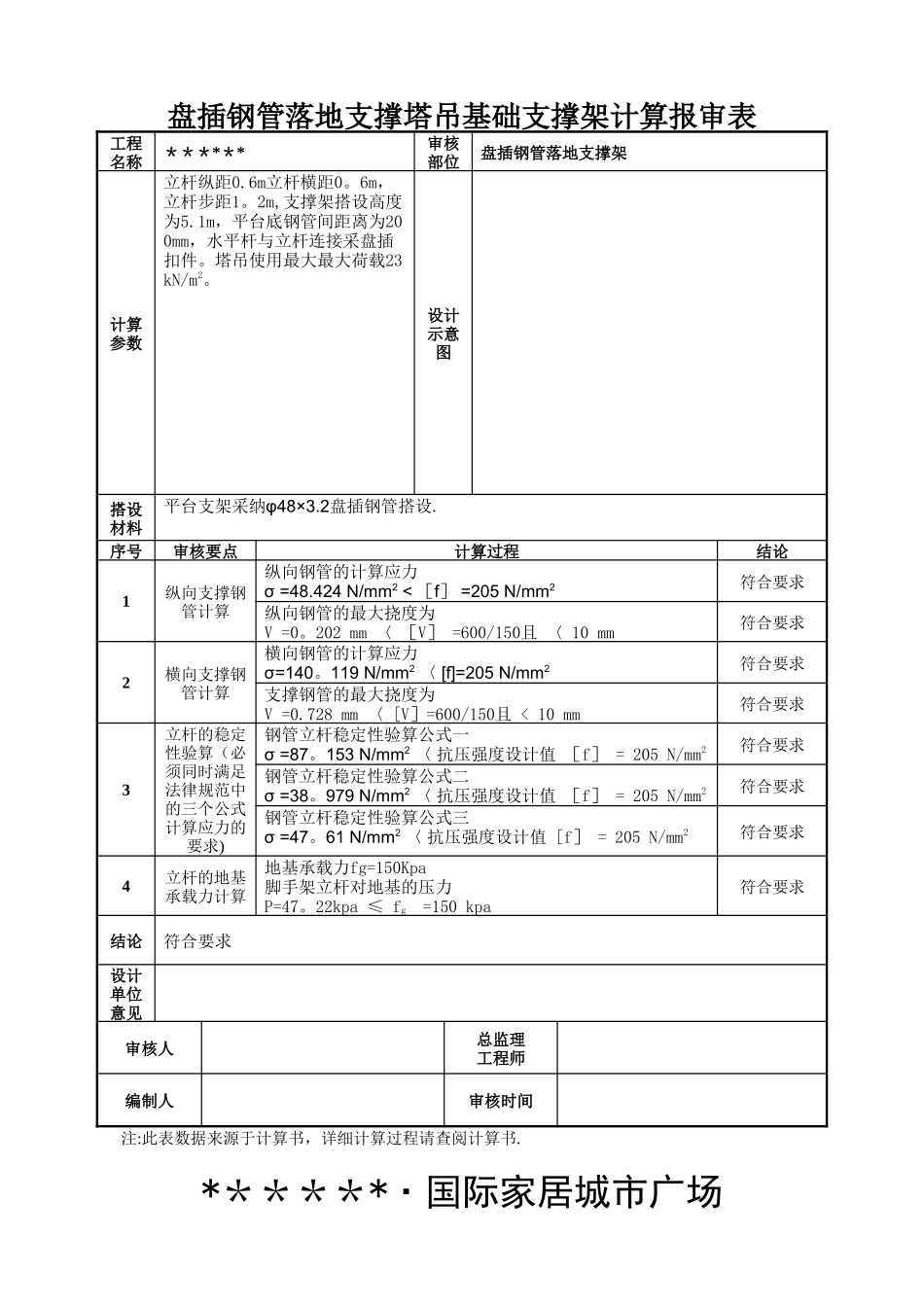

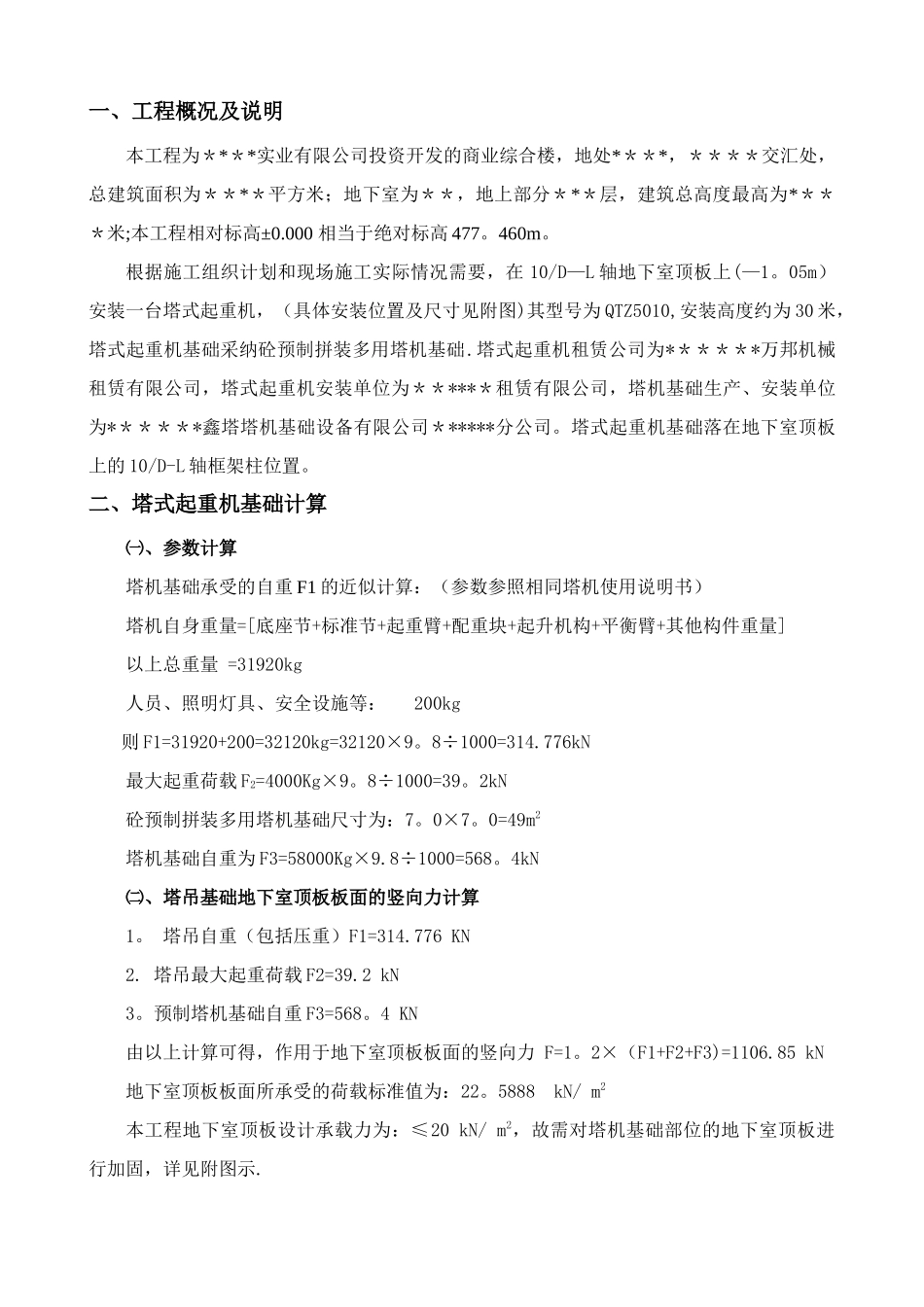

盘插钢管落地支撑塔吊基础支撑架计算报审表工程名称＊＊＊*＊*审核部位盘插钢管落地支撑架计算参数立杆纵距0.6m立杆横距0。6m，立杆步距1。2m,支撑架搭设高度为5.1m，平台底钢管间距离为200mm，水平杆与立杆连接采盘插扣件。塔吊使用最大最大荷载23kN/m2。设计示意图搭设材料平台支架采纳φ48×3.2盘插钢管搭设.序号审核要点计算过程结论1纵向支撑钢管计算纵向钢管的计算应力σ =48.424 N/mm2 < ［f］ =205 N/mm2符合要求纵向钢管的最大挠度为V =0。202 mm 〈 ［V］ =600/150且 〈 10 mm符合要求2横向支撑钢管计算横向钢管的计算应力σ=140。119 N/mm2 〈 [f]=205 N/mm2符合要求支撑钢管的最大挠度为V =0.728 mm 〈 [V］=600/150且 < 10 mm符合要求3立杆的稳定性验算（必须同时满足法律规范中的三个公式计算应力的要求)钢管立杆稳定性验算公式一σ =87。153 N/mm2 〈 抗压强度设计值 ［f］ = 205 N/mm2符合要求钢管立杆稳定性验算公式二σ =38。979 N/mm2 〈 抗压强度设计值 ［f］ = 205 N/mm2符合要求钢管立杆稳定性验算公式三σ =47。61 N/mm2 〈 抗压强度设计值 [f］ = 205 N/mm2符合要求4立杆的地基承载力计算地基承载力fg=150Kpa脚手架立杆对地基的压力P=47。22kpa ≤ fg =150 kpa 符合要求结论符合要求设计单位意见审核人总监理工程师编制人审核时间注:此表数据来源于计算书，详细计算过程请查阅计算书.*＊＊＊＊*·国际家居城市广场塔吊基础盘插钢管落地支撑架专项方案＊＊＊*＊＊＊＊**＊*建设有限公司2024 年 5 月目 录一、工程概况及说明 4二、塔式起重机基础计算 3 三、塔式起重机部位楼板计算及支撑 4 四、附图 5 附图 1 、塔式起重机平面位置图 5 附图 2 、支撑架搭设平面图 5 附图 3 、塔式起重机位置钢管支撑图负 1 层 5 附图 4 、塔式起重机位置钢管支撑图负 2 层、负 3 层 5 计算书： 5 一、工程概况及说明本工程为＊*＊*实业有限公司投资开发的商业综合楼，地处*＊＊*，＊＊＊＊交汇处，总建筑面积为＊＊*＊平方米；地下室为＊＊，地上部分＊*＊层，建筑总高度最高为*＊＊＊米;本工程相对标高±0.000 相当于绝对标高 477。460m。根据施工组织计划和现场施工实际情况需要，在 10/D—L 轴地下室顶板上(—1。05m）安装一台塔式起重机，（具体安装位置及尺寸见附图)其型号为 QTZ5010,安装高度约为 30 米，塔式起重机基础采纳砼预...
