塔吊基础施工方案---副本

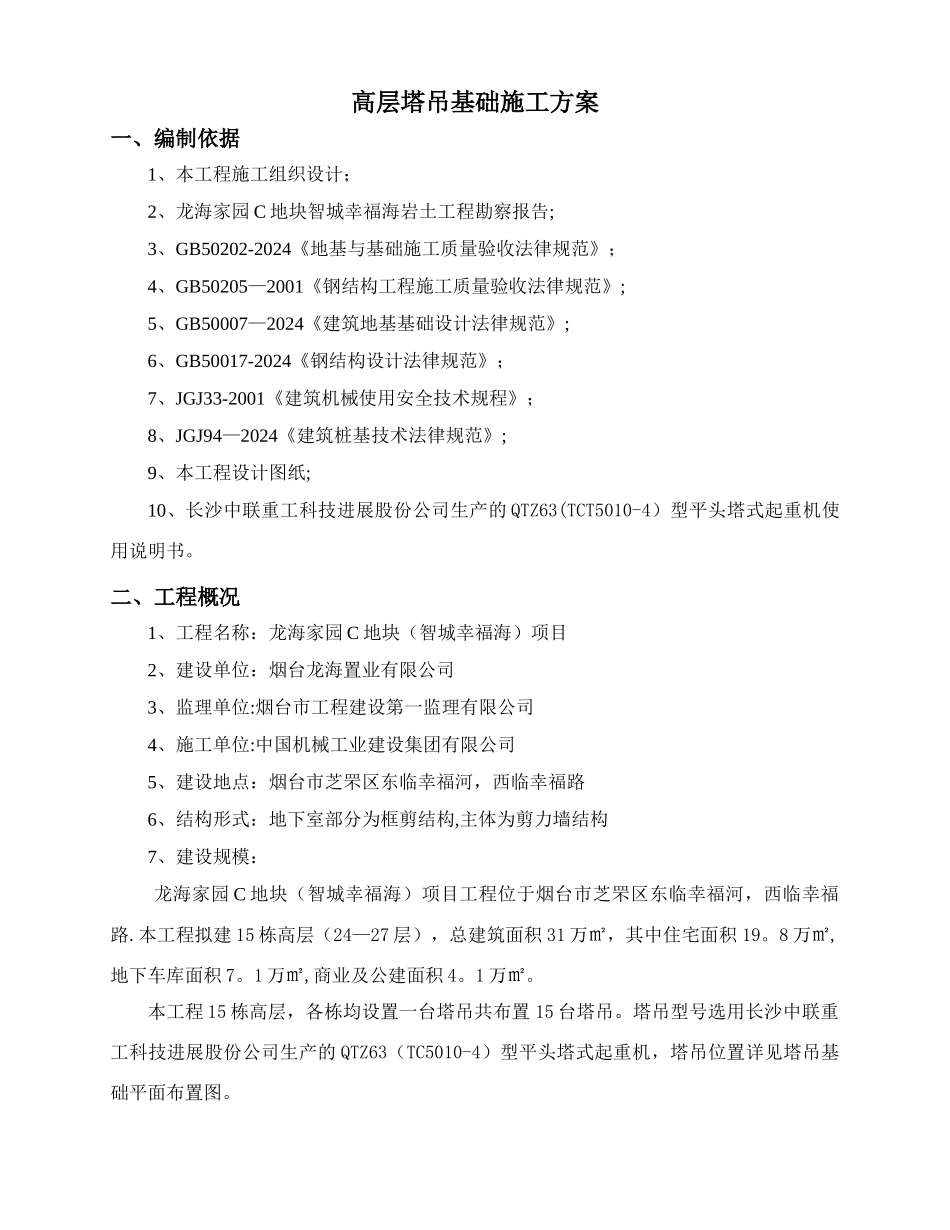

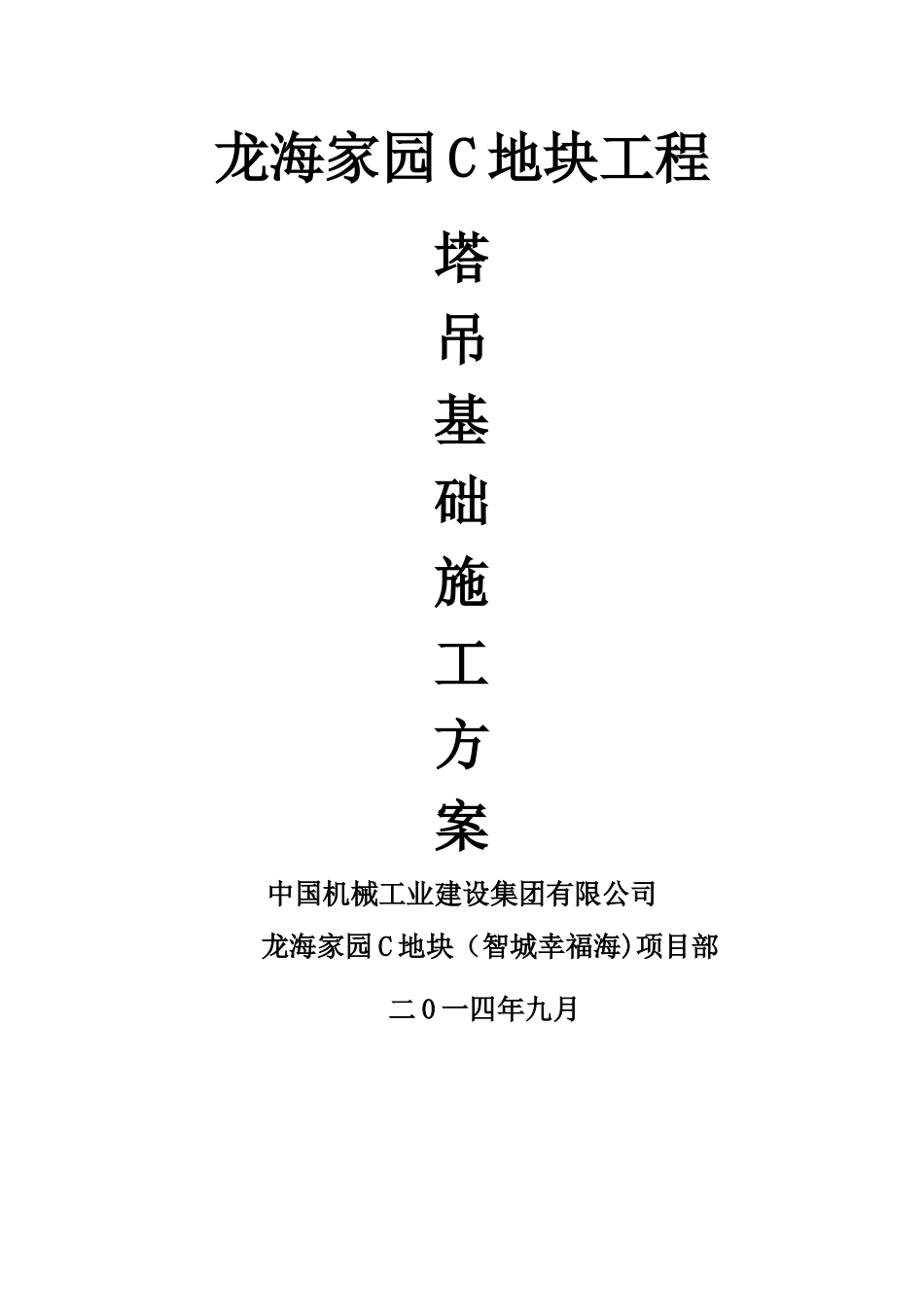

龙海家园 C 地块工程塔吊基础施工方案中国机械工业建设集团有限公司龙海家园 C 地块（智城幸福海)项目部二 0 一四年九月目 录一、编制依据 2二、工程概况 0 三、塔吊设计参数 1 四、塔吊基础设计 2 五、塔吊基础施工技术措施及质量验收 2 六、塔吊穿地下室处理措施 3 七、塔吊基础计算书 4 1. 参数信息 4 2 。 基础最小尺寸确定 4 3 、塔吊基础承台顶面的竖向力和弯矩确定 4 4 、矩形承台弯矩及单桩桩顶竖向力的计算 5 5 、矩形承台截面主筋的计算 5 6 、桩承载力验算 6 7 、桩竖向承载力验算 6 8 、塔吊稳定性验算： 6 附图： 6 高层塔吊基础施工方案一、编制依据1、本工程施工组织设计；2、龙海家园 C 地块智城幸福海岩土工程勘察报告;3、GB50202-2024《地基与基础施工质量验收法律规范》；4、GB50205—2001《钢结构工程施工质量验收法律规范》;5、GB50007—2024《建筑地基基础设计法律规范》;6、GB50017-2024《钢结构设计法律规范》；7、JGJ33-2001《建筑机械使用安全技术规程》；8、JGJ94—2024《建筑桩基技术法律规范》;9、本工程设计图纸;10、长沙中联重工科技进展股份公司生产的 QTZ63(TCT5010-4）型平头塔式起重机使用说明书。二、工程概况1、工程名称：龙海家园 C 地块（智城幸福海）项目2、建设单位：烟台龙海置业有限公司3、监理单位:烟台市工程建设第一监理有限公司4、施工单位:中国机械工业建设集团有限公司5、建设地点：烟台市芝罘区东临幸福河，西临幸福路6、结构形式：地下室部分为框剪结构,主体为剪力墙结构7、建设规模：龙海家园 C 地块（智城幸福海）项目工程位于烟台市芝罘区东临幸福河，西临幸福路.本工程拟建 15 栋高层（24—27 层），总建筑面积 31 万㎡，其中住宅面积 19。8 万㎡,地下车库面积 7。1 万㎡,商业及公建面积 4。1 万㎡。本工程 15 栋高层，各栋均设置一台塔吊共布置 15 台塔吊。塔吊型号选用长沙中联重工科技进展股份公司生产的 QTZ63（TC5010-4）型平头塔式起重机，塔吊位置详见塔吊基础平面布置图。8、地质概况依据 2024 年 3 月山东圣凯建筑设计咨询有限公司提供的该工程《岩土工程勘察报告》场地地质概况如下:第一层杂填土（层厚 0.30-6。20m)，不适合做持力层，应铲除；第二层细砂（层厚 0。50-2。60m）,稍湿，颗粒均匀，力学性质较均匀；第三层为中砂(层厚 3.40-9。20m)；稍湿—饱和，级配良好第四层为细砂(层厚 0。50...
