塔吊安装及附墙方案

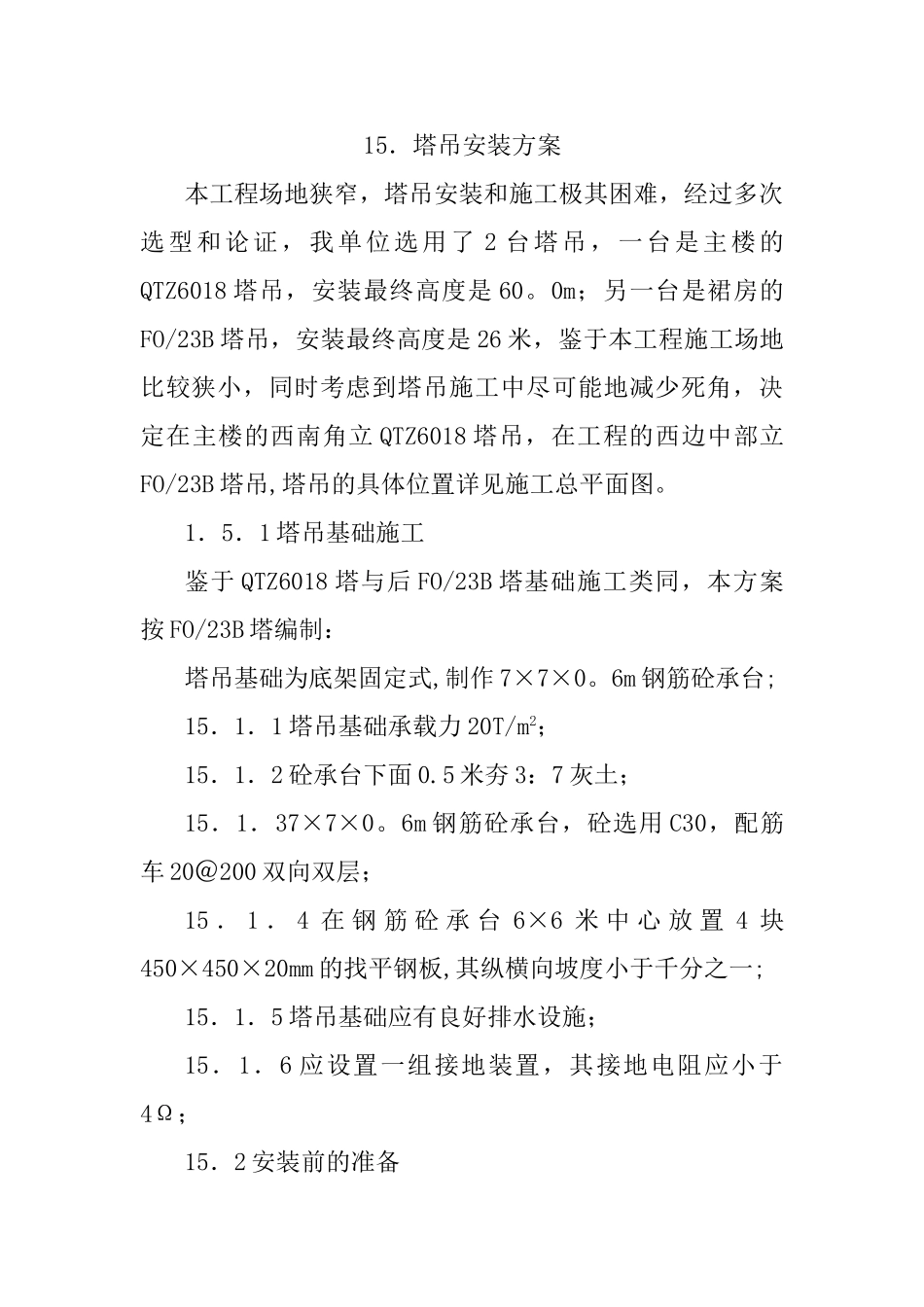

15．塔吊安装方案本工程场地狭窄，塔吊安装和施工极其困难，经过多次选型和论证，我单位选用了 2 台塔吊，一台是主楼的QTZ6018 塔吊，安装最终高度是 60。0m；另一台是裙房的FO/23B 塔吊，安装最终高度是 26 米，鉴于本工程施工场地比较狭小，同时考虑到塔吊施工中尽可能地减少死角，决定在主楼的西南角立 QTZ6018 塔吊，在工程的西边中部立FO/23B 塔吊,塔吊的具体位置详见施工总平面图。1．5．1 塔吊基础施工鉴于 QTZ6018 塔与后 FO/23B 塔基础施工类同，本方案按 FO/23B 塔编制：塔吊基础为底架固定式,制作 7×7×0。6m 钢筋砼承台;15．1．1 塔吊基础承载力 20T/m2；15．1．2 砼承台下面 0.5 米夯 3：7 灰土；15．1．37×7×0。6m 钢筋砼承台，砼选用 C30，配筋车 20＠200 双向双层；15 ． 1 ． 4 在 钢 筋 砼 承 台 6×6 米 中 心 放 置 4 块450×450×20mm 的找平钢板,其纵横向坡度小于千分之一;15．1．5 塔吊基础应有良好排水设施；15．1．6 应设置一组接地装置，其接地电阻应小于4Ω；15．2 安装前的准备1．认真了解现场的布局和土质情况，清理周围障碍物，平整场地.选定支放 35T 汽车吊位置及码放塔吊部件的位置，安排好安装操作所需的空间.2．该塔采纳立式安装，配备 35T 汽车吊一台、16T 汽车吊一台、10T 板车三辆，承担全部运输、吊装机具。3．准备好安装用的吊具及必备工具。名 称规 格数 量备 注呆搬手464 把回转与塔帽联接使用呆搬手362 把回转套架使用呆搬手288 把塔节使用活动搬手24 寸12 寸5 把梅花搬手30—3228—266 把吊索6MΦ19.54 根吊索1。5MΦ19。54 根吊索4MΦ17。52 根麻绳50 米1 把手锤18、14、4 磅6 把钳子、改锥10 件撬杠2 根电工工具1 套卡环12 个4．施工场地准备安装用独立电源，满足 75KW 用电量。15．3 安装步骤：安装前必须由塔吊安装单位验收，塔吊基础及轨道铺设必须符合技术要求,填写市建委制定的表格，方能立塔。根据拟定好的立塔方案，将 TG350N 多田野汽车吊开到立塔位置，并支好吊车支腿。1．安装底架及塔身基节、码放压重将底架吊装在砼承台 6×6 米位置上，并进行测量，纵横向坡度小于千分之一。再将基节和一节下塔身在地面用 8根专用高强度销轴联为一体吊装在底架上,并安装好 4 根撑杆。注意：①塔身内的爬梯上下对正。②塔身节上有踏步的一面必须是顺顶升方向一方。顺顶升方向基础节两侧码放压重，共计 5...
