塔吊拆卸地下室加固方案

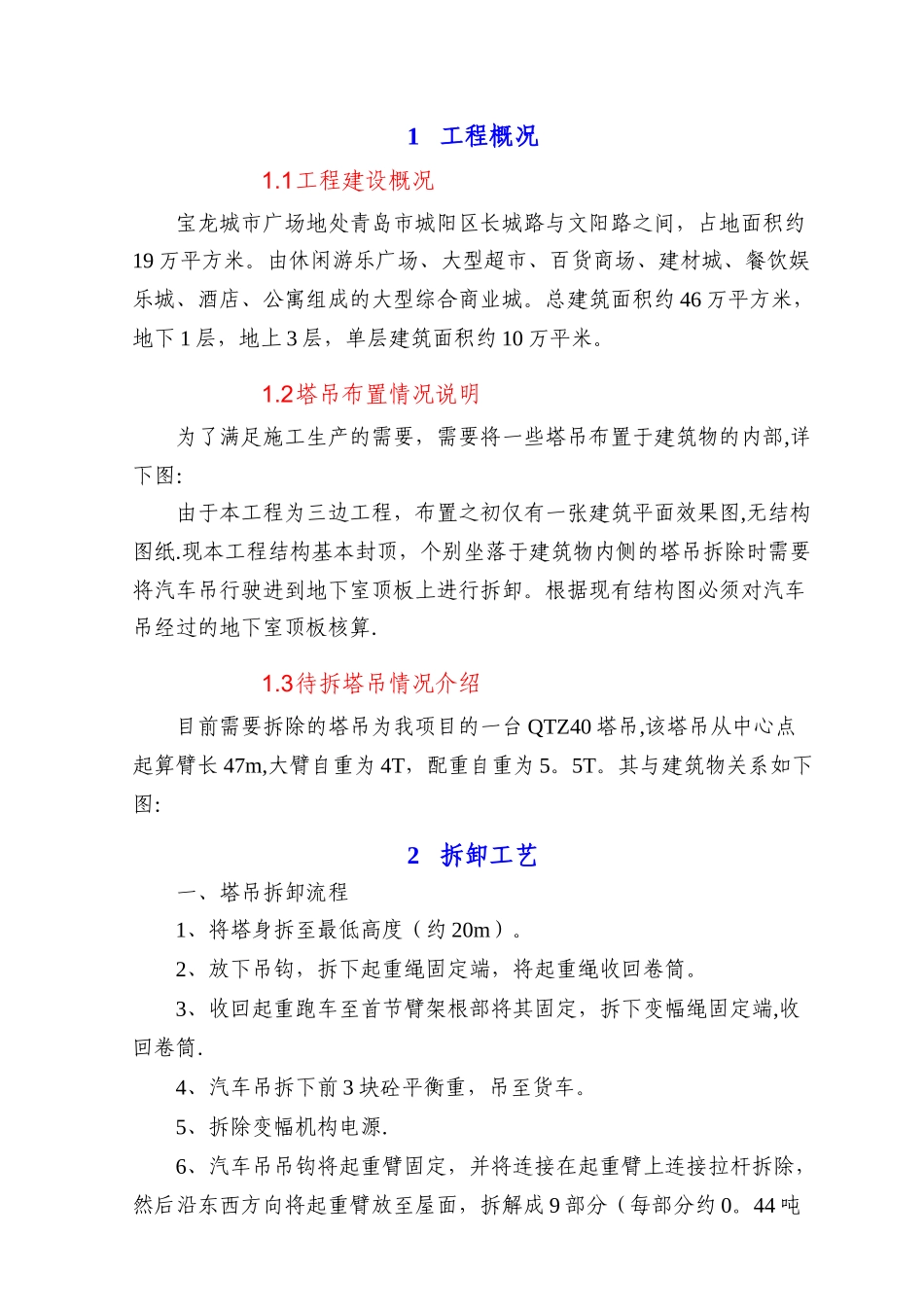

塔吊拆卸地下室加固方案_第1页
1/9
塔吊拆卸地下室加固方案_第2页
2/9

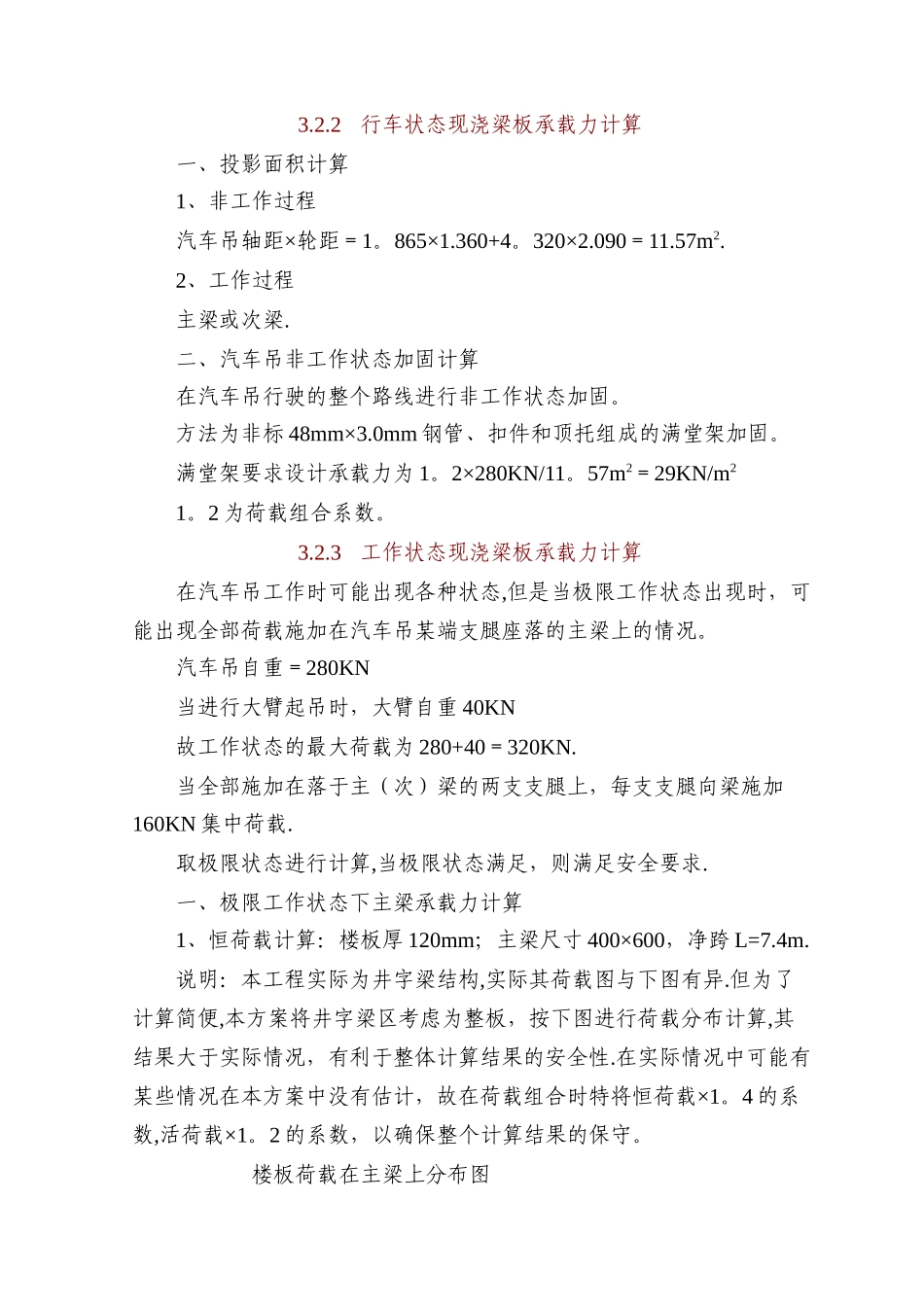

塔吊拆卸地下室加固方案_第3页
3/9
1工程概况1.1工程建设概况宝龙城市广场地处青岛市城阳区长城路与文阳路之间,占地面积约19 万平方米。由休闲游乐广场、大型超市、百货商场、建材城、餐饮娱乐城、酒店、公寓组成的大型综合商业城。总建筑面积约 46 万平方米,地下 1 层,地上 3 层,单层建筑面积约 10 万平米。1.2塔吊布置情况说明为了满足施工生产的需要,需要将一些塔吊布置于建筑物的内部,详下图:由于本工程为三边工程,布置之初仅有一张建筑平面效果图,无结构图纸.现本工程结构基本封顶,个别坐落于建筑物内侧的塔吊拆除时需要将汽车吊行驶进到地下室顶板上进行拆卸。根据现有结构图必须对汽车吊经过的地下室顶板核算.1.3待拆塔吊情况介绍目前需要拆除的塔吊为我项目的一台 QTZ40 塔吊,该塔吊从中心点起算臂长 47m,大臂自重为 4T,配重自重为 5。5T。其与建筑物关系如下图: 2拆卸工艺一、塔吊拆卸流程1、将塔身拆至最低高度(约 20m)。2、放下吊钩,拆下起重绳固定端,将起重绳收回卷筒。3、收回起重跑车至首节臂架根部将其固定,拆下变幅绳固定端,收回卷筒.4、汽车吊拆下前 3 块砼平衡重,吊至货车。5、拆除变幅机构电源.6、汽车吊吊钩将起重臂固定,并将连接在起重臂上连接拉杆拆除,然后沿东西方向将起重臂放至屋面,拆解成 9 部分(每部分约 0。44 吨重),使用钢管滚至(QTZ80)塔吊所能起吊位置,吊至货车。7、卸下其余砼平衡重,吊至货车。8、拆除电源.9、臂架尾部拴钢丝绳,用以控制其方向。10、用起重吊索拴住臂架前后吊点,将其向上拉起 15°左右角度.11、拆下第 1、2 节拉杆之间的销轴,将拉杆放置在臂架上固定.12、放平臂架,拆下根部销轴,将臂架放至货车。二、拆卸行车路线通过和塔吊租赁公司技术人员协商,行车路线如下:3受力面分析3.1汽车吊主要技术性能本工程使用徐工 QY25A 汽车吊进行塔吊拆卸,其各种数据如下表:轴距前轮距后轮距支腿跨距4.33m/1。35m2.09m1。865m5。07m/5。4m长宽高整车自重12。25m2.5m3.5m28T3.2计算思路3.2.1计算假设前提一、汽车吊非工作(行驶)状态假设根据对汽车吊轮距和轴距的分析,假如汽车吊对楼板发生了破坏,假设是汽车吊轴距×轮距范围内投影面积发生整体坍塌.以此假设为前提,将上述投影面积的混凝土楼板假设为理论刚体。在假设一成立的前提下,汽车吊由非连续平面点荷载通过理论刚体简化为面荷载。只需要对刚体下施加一个向上和与汽车吊自重同值的面荷载即可满足非工作过程(行驶过程)的承载力计...
