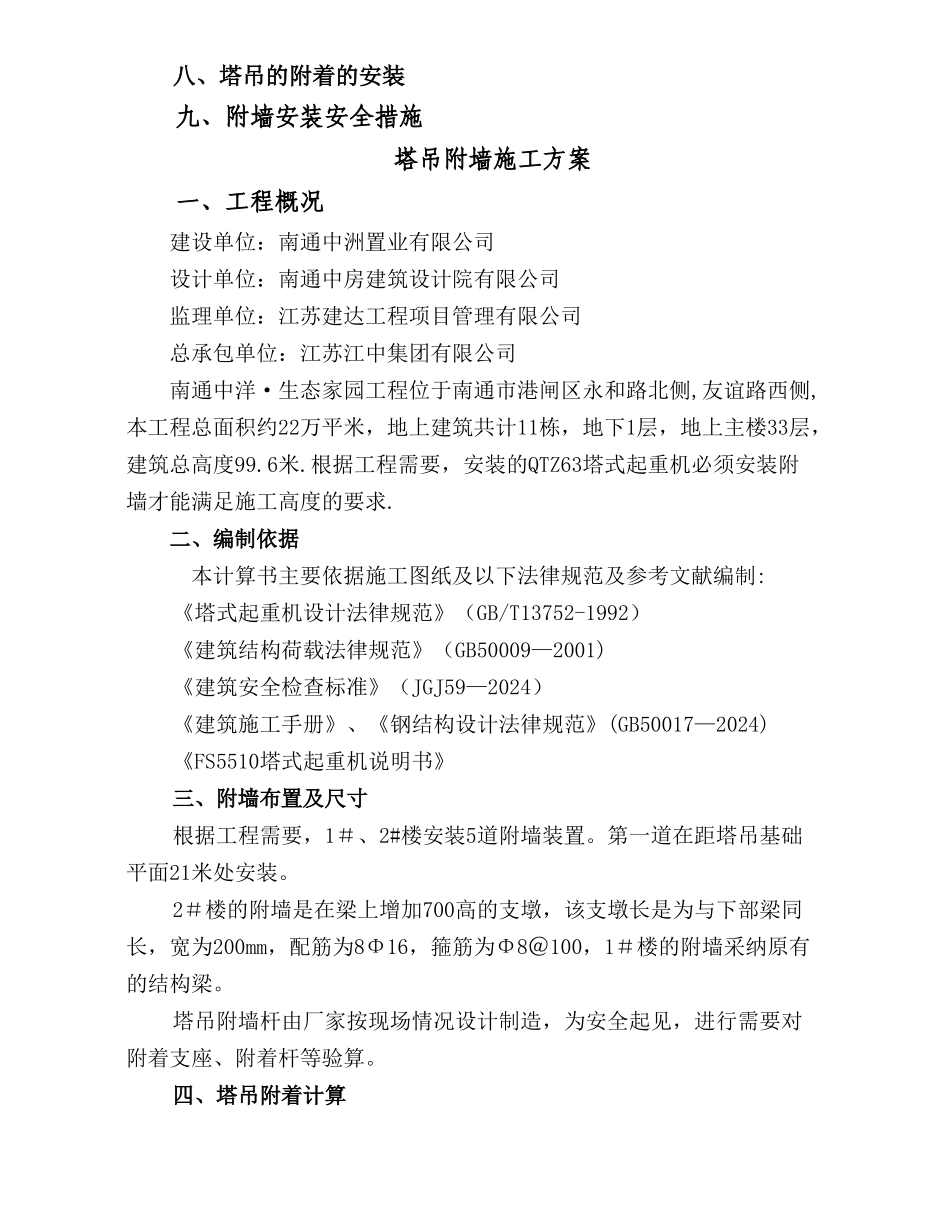

中洋·生态家园塔吊附墙施工方案编 制 人：刘桂堂审 核 人:宋培军批 准 人:刘 华编制单位： 江苏江中集团编制日期:2014 年 9 月 20 日塔吊附墙施工方案目录一、工程概况二、编制依据三、附墙布置及尺寸四、塔吊附着计算五、附着支座与建筑物构件连接的计算六、附着支座力学计算七、附着设计与施工的注意事项八、塔吊的附着的安装九、附墙安装安全措施塔吊附墙施工方案一、工程概况建设单位：南通中洲置业有限公司设计单位：南通中房建筑设计院有限公司监理单位：江苏建达工程项目管理有限公司总承包单位：江苏江中集团有限公司南通中洋·生态家园工程位于南通市港闸区永和路北侧,友谊路西侧,本工程总面积约22万平米，地上建筑共计11栋，地下1层，地上主楼33层，建筑总高度99.6米.根据工程需要，安装的QTZ63塔式起重机必须安装附墙才能满足施工高度的要求.二、编制依据本计算书主要依据施工图纸及以下法律规范及参考文献编制:《塔式起重机设计法律规范》（GB/T13752-1992）《建筑结构荷载法律规范》（GB50009—2001)《建筑安全检查标准》（JGJ59—2024）《建筑施工手册》、《钢结构设计法律规范》(GB50017—2024)《FS5510塔式起重机说明书》三、附墙布置及尺寸根据工程需要，1＃、2#楼安装5道附墙装置。第一道在距塔吊基础平面21米处安装。2＃楼的附墙是在梁上增加700高的支墩，该支墩长是为与下部梁同长，宽为200mm，配筋为8Φ16，箍筋为Φ8＠100，1＃楼的附墙采纳原有的结构梁。塔吊附墙杆由厂家按现场情况设计制造，为安全起见，进行需要对附着支座、附着杆等验算。四、塔吊附着计算1、塔机附着杆参数塔机型号QTZ63 塔身桁架结构类型型钢塔机计算高度H（m）122塔身宽度B(m）1。68起重臂长度l1(m）35平衡臂长度l2（m）13。6起重臂与平衡臂截面计算高度h（m)1.06工作状态时回转惯性力产生的扭矩标准值Tk1(kN·m）454。63工作状态倾覆力矩标准值Mk（kN·m）270非工作状态倾覆力矩标准值Mk’（kN＊m)355。37附着杆数四杆附着附墙杆类型Ⅰ类附墙杆截面类型钢管附墙杆钢管规格（mm)Φ150×10塔身锚固环边长C(m）22、风荷载及附着参数附着次数N5附着点1到塔机的横向距离a1（m）3。7点1到塔机的竖向距离b1（m)5.3附着点2到塔机的横向距离a2（m）3。7点2到塔机的竖向距离b2（m）3.7附着点3到塔机的横向距离a3(m)3。7点3到塔机的竖向距离b3（m）3。7附着点4到塔机的横向距离a4(m）3.7点4到塔机的竖向距离b4（m）5.3工作状态基本风压ω0（kN/m...
