墩柱、中系梁、天系梁施工方案-20标

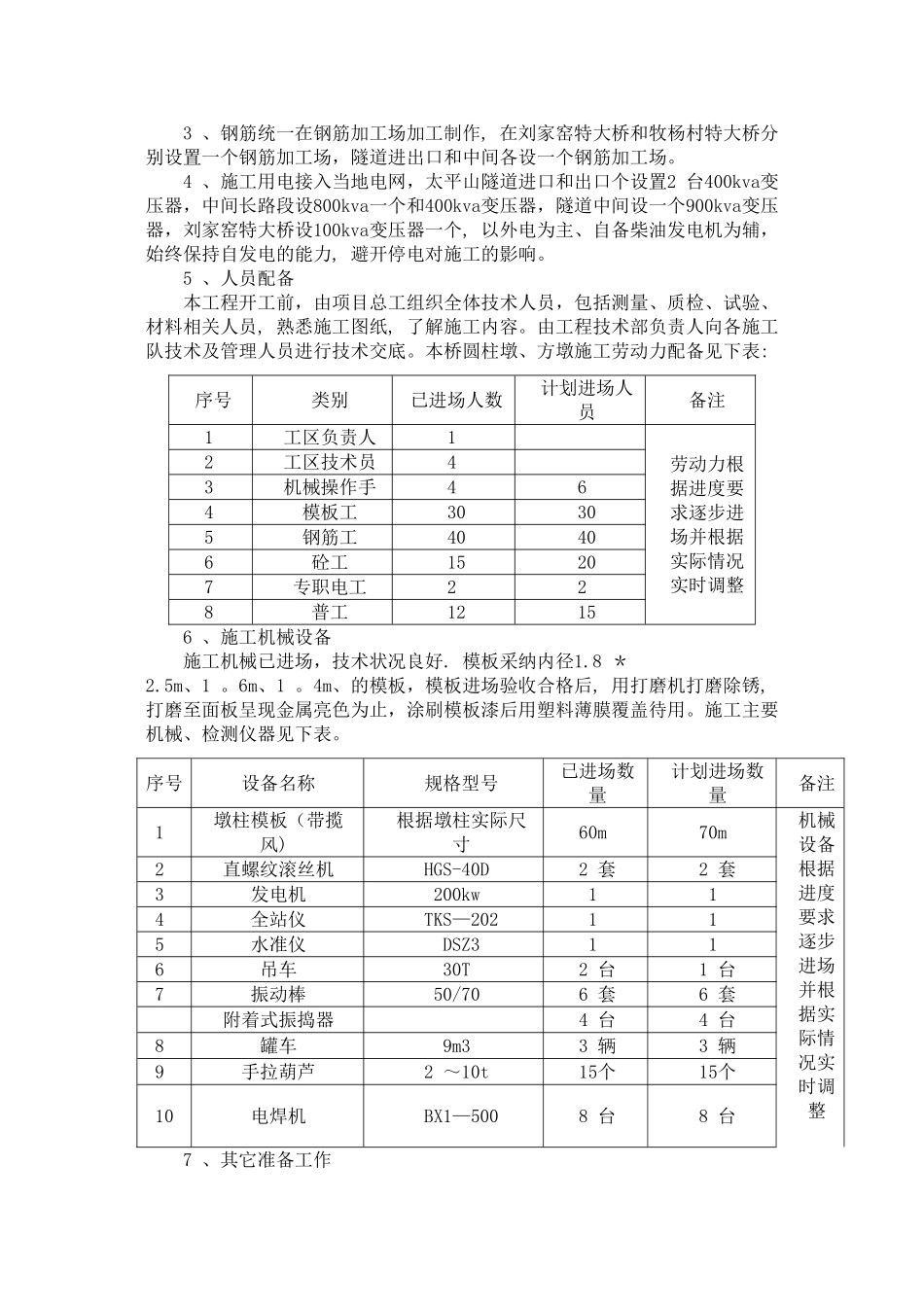

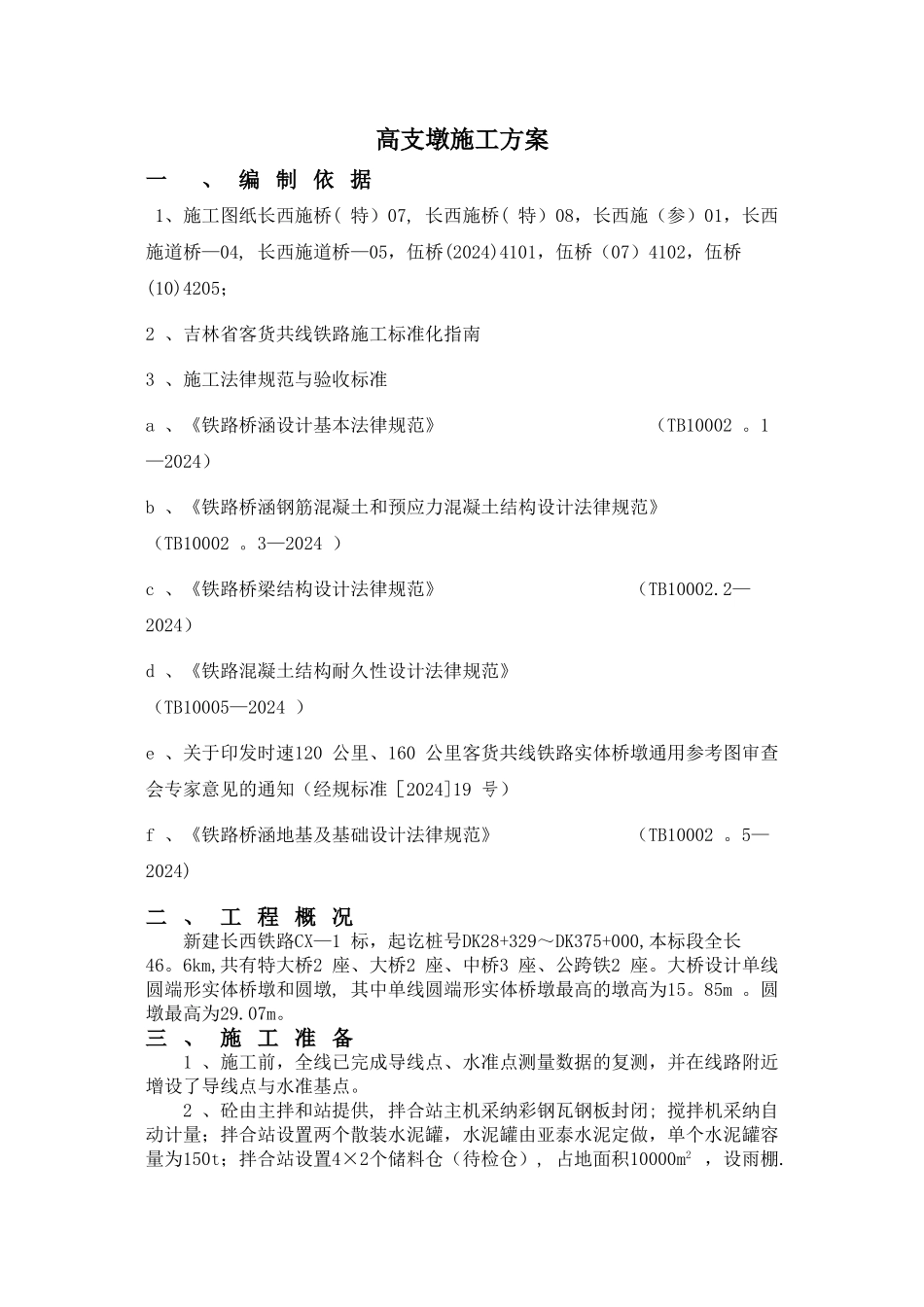

高支墩施工方案一 、 编 制 依 据 1、施工图纸长西施桥( 特）07, 长西施桥( 特）08，长西施（参）01，长西施道桥—04, 长西施道桥—05，伍桥(2024)4101，伍桥（07）4102，伍桥(10)4205；2 、吉林省客货共线铁路施工标准化指南3 、施工法律规范与验收标准a 、《铁路桥涵设计基本法律规范》 （TB10002 。1—2024）b 、《铁路桥涵钢筋混凝土和预应力混凝土结构设计法律规范》（TB10002 。3—2024 ）c 、《铁路桥梁结构设计法律规范》 （TB10002.2—2024）d 、《铁路混凝土结构耐久性设计法律规范》 （TB10005—2024 ）e 、关于印发时速120 公里、160 公里客货共线铁路实体桥墩通用参考图审查会专家意见的通知（经规标准［2024]19 号）f 、《铁路桥涵地基及基础设计法律规范》 （TB10002 。5—2024)二 、 工 程 概 况新建长西铁路CX—1 标，起讫桩号DK28+329～DK375+000,本标段全长46。6km,共有特大桥2 座、大桥2 座、中桥3 座、公跨铁2 座。大桥设计单线圆端形实体桥墩和圆墩, 其中单线圆端形实体桥墩最高的墩高为15。85m 。圆墩最高为29.07m。三 、 施 工 准 备1 、施工前，全线已完成导线点、水准点测量数据的复测，并在线路附近增设了导线点与水准基点。2 、砼由主拌和站提供, 拌合站主机采纳彩钢瓦钢板封闭; 搅拌机采纳自动计量；拌合站设置两个散装水泥罐，水泥罐由亚泰水泥定做，单个水泥罐容量为150t；拌合站设置4×2个储料仓（待检仓）, 占地面积10000m2 ，设雨棚.3 、钢筋统一在钢筋加工场加工制作, 在刘家窑特大桥和牧杨村特大桥分别设置一个钢筋加工场，隧道进出口和中间各设一个钢筋加工场。4 、施工用电接入当地电网，太平山隧道进口和出口个设置2 台400kva变压器，中间长路段设800kva一个和400kva变压器，隧道中间设一个900kva变压器，刘家窑特大桥设100kva变压器一个, 以外电为主、自备柴油发电机为辅，始终保持自发电的能力, 避开停电对施工的影响。5 、人员配备本工程开工前，由项目总工组织全体技术人员，包括测量、质检、试验、材料相关人员, 熟悉施工图纸, 了解施工内容。由工程技术部负责人向各施工队技术及管理人员进行技术交底。本桥圆柱墩、方墩施工劳动力配备见下表:序号类别已进场人数计划进场人员备注1工区负责人1劳动力根据进度要求逐步进场并根据实际情况实时调整2工区技术员43机械操作手464模板工30305钢筋工40406砼工15207专职电工228普工12156 、施...
