墩台身施工方案

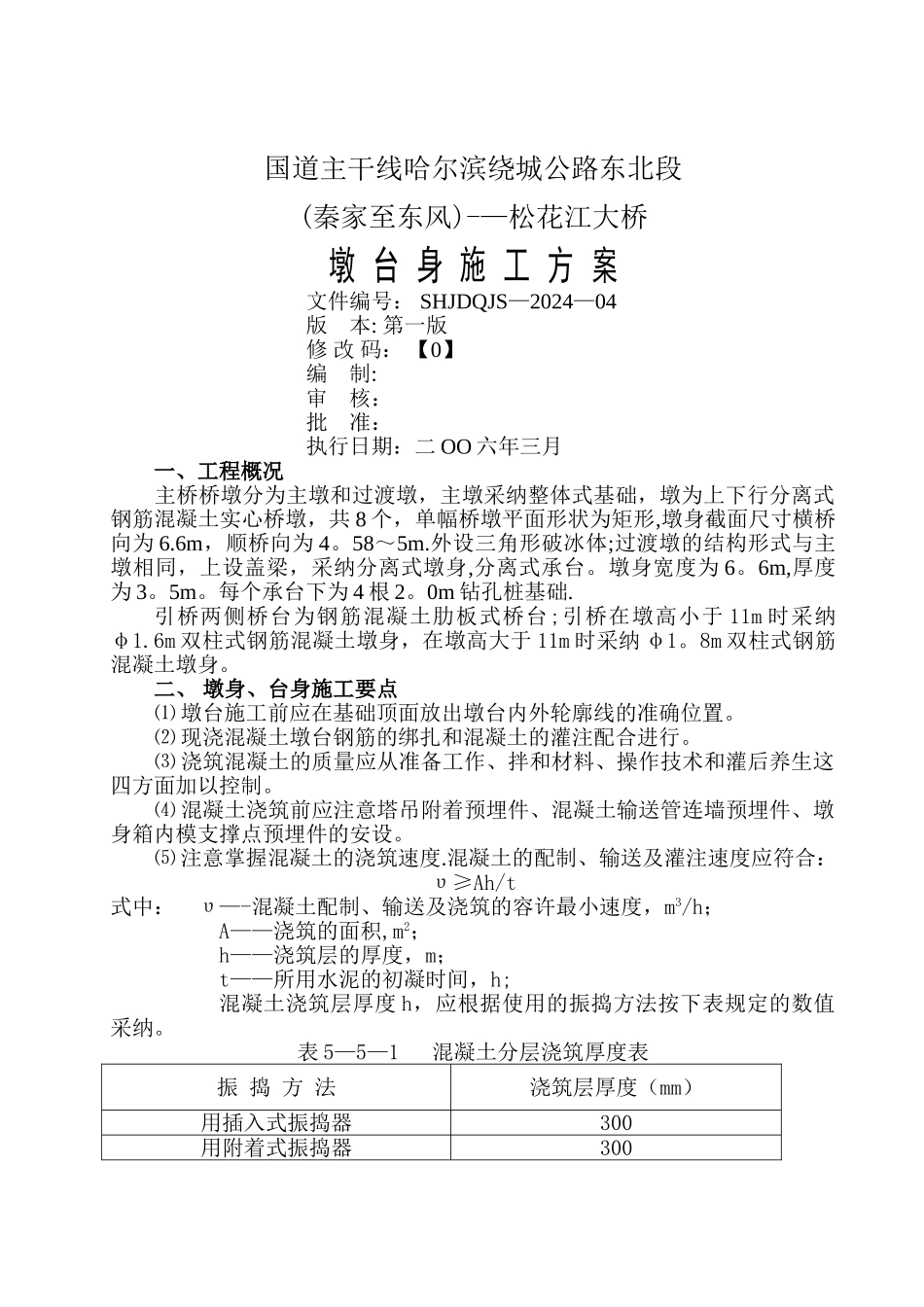

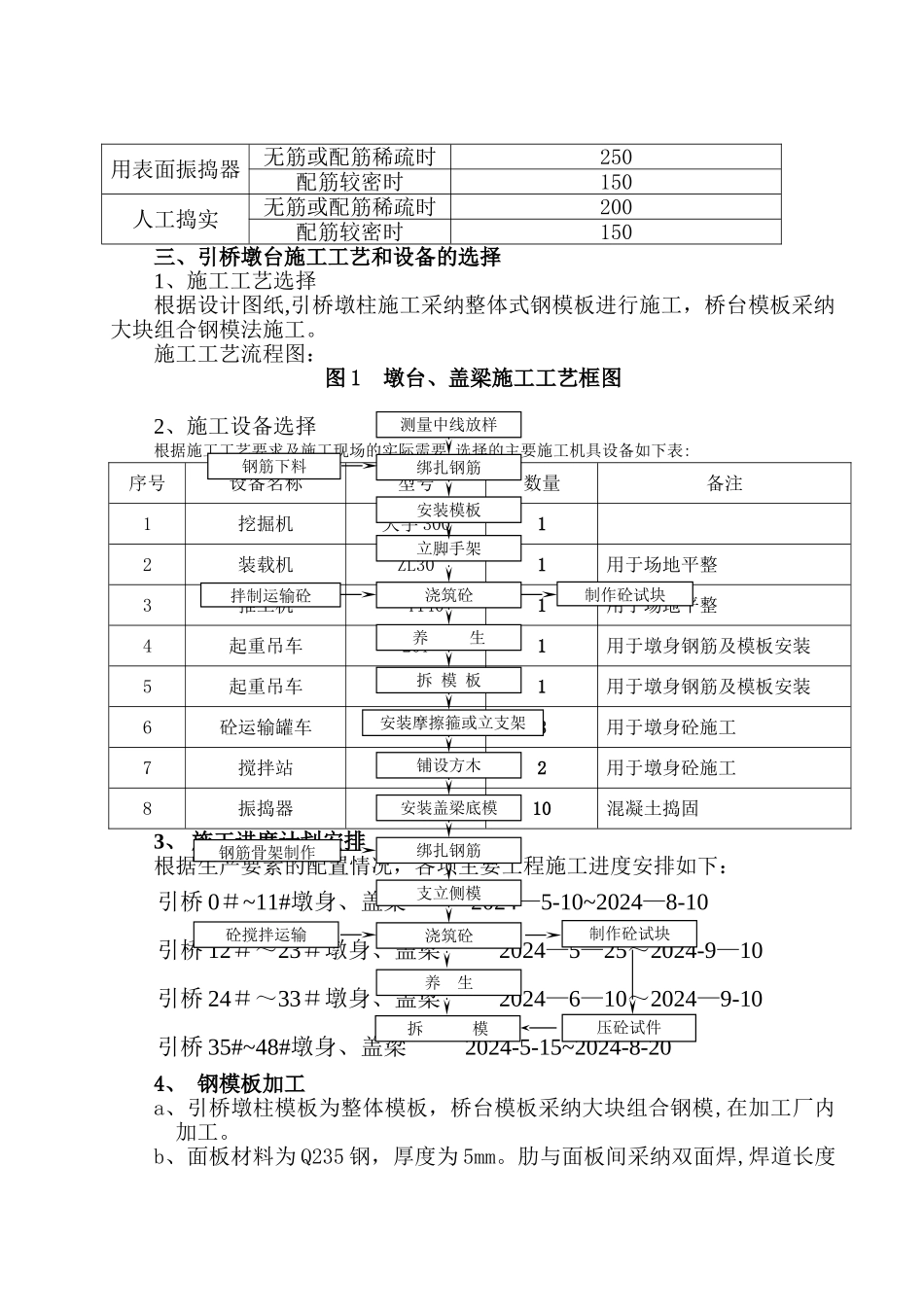

国道主干线哈尔滨绕城公路东北段(秦家至东风)-—松花江大桥墩 台 身 施 工 方 案文件编号： SHJDQJS—2024—04版 本: 第一版修 改 码： 【0】编 制:审 核：批 准：执行日期：二 OO 六年三月一、工程概况主桥桥墩分为主墩和过渡墩，主墩采纳整体式基础，墩为上下行分离式钢筋混凝土实心桥墩，共 8 个，单幅桥墩平面形状为矩形,墩身截面尺寸横桥向为 6.6m，顺桥向为 4。58～5m.外设三角形破冰体;过渡墩的结构形式与主墩相同，上设盖梁，采纳分离式墩身,分离式承台。墩身宽度为 6。6m,厚度为 3。5m。每个承台下为 4 根 2。0m 钻孔桩基础.引桥两侧桥台为钢筋混凝土肋板式桥台;引桥在墩高小于 11m 时采纳φ1.6m 双柱式钢筋混凝土墩身，在墩高大于 11m 时采纳 φ1。8m 双柱式钢筋混凝土墩身。二、 墩身、台身施工要点⑴ 墩台施工前应在基础顶面放出墩台内外轮廓线的准确位置。⑵ 现浇混凝土墩台钢筋的绑扎和混凝土的灌注配合进行。⑶ 浇筑混凝土的质量应从准备工作、拌和材料、操作技术和灌后养生这四方面加以控制。⑷ 混凝土浇筑前应注意塔吊附着预埋件、混凝土输送管连墙预埋件、墩身箱内模支撑点预埋件的安设。⑸ 注意掌握混凝土的浇筑速度.混凝土的配制、输送及灌注速度应符合：υ≥Ah/t式中： υ—-混凝土配制、输送及浇筑的容许最小速度，m3/h；A——浇筑的面积,m2；h——浇筑层的厚度，m；t——所用水泥的初凝时间，h;混凝土浇筑层厚度 h，应根据使用的振捣方法按下表规定的数值采纳。表 5—5—1 混凝土分层浇筑厚度表振 捣 方 法浇筑层厚度（mm）用插入式振捣器300用附着式振捣器300用表面振捣器无筋或配筋稀疏时250配筋较密时150人工捣实无筋或配筋稀疏时200配筋较密时150三、引桥墩台施工工艺和设备的选择1、施工工艺选择根据设计图纸,引桥墩柱施工采纳整体式钢模板进行施工，桥台模板采纳大块组合钢模法施工。施工工艺流程图：图 1 墩台、盖梁施工工艺框图2、施工设备选择根据施工工艺要求及施工现场的实际需要,选择的主要施工机具设备如下表:序号设备名称型号数量备注1挖掘机大宇 30012装载机ZL301用于场地平整3推土机 T1401用于场地平整4起重吊车20T1用于墩身钢筋及模板安装5起重吊车16T1用于墩身钢筋及模板安装6砼运输罐车7m38用于墩身砼施工7搅拌站60m3/h2用于墩身砼施工8振捣器ZV7010混凝土捣固3、 施工进度计划安排根据生产要素的配置情况，各项主要工程施工进度安排如下：引桥 0...
