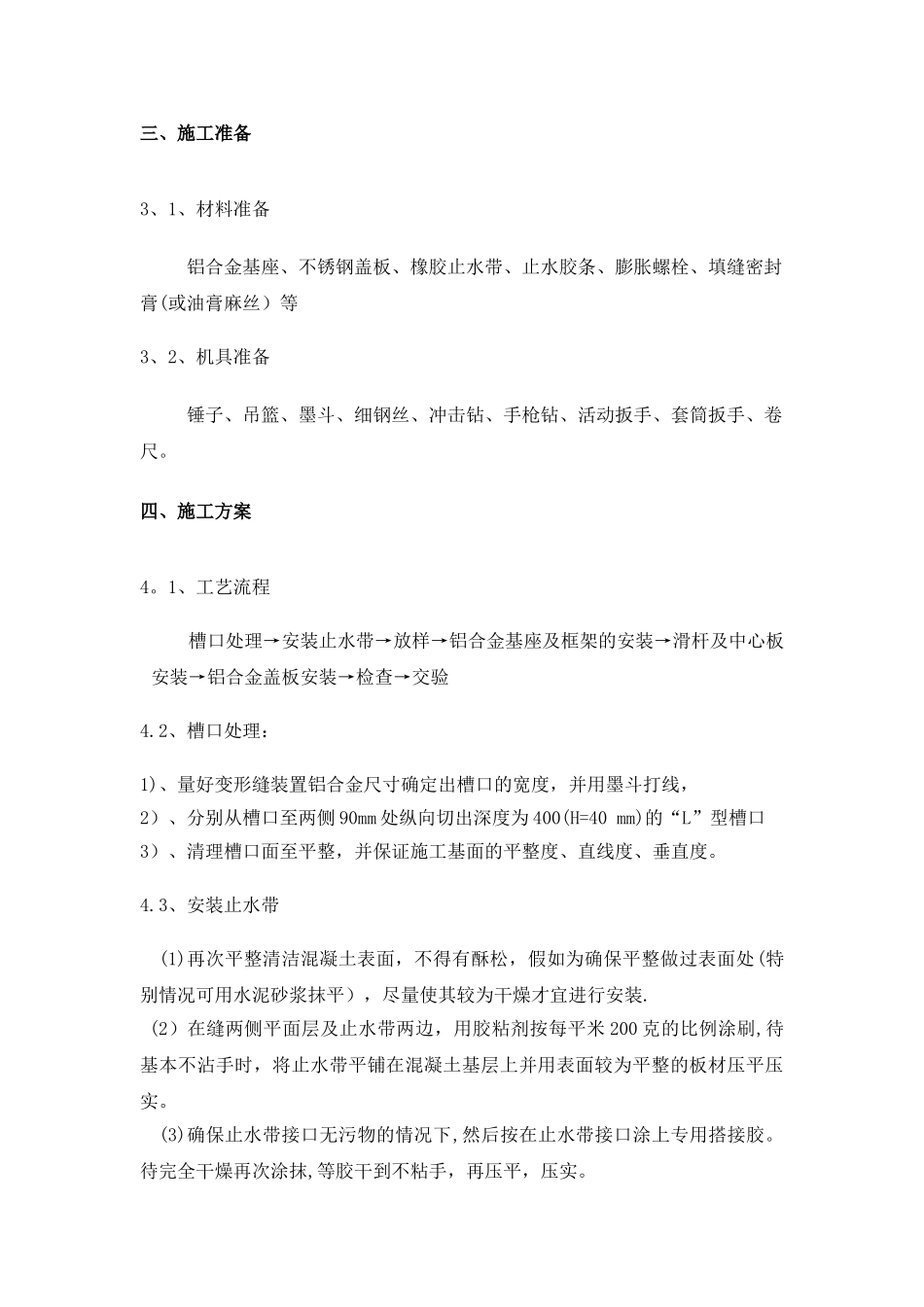

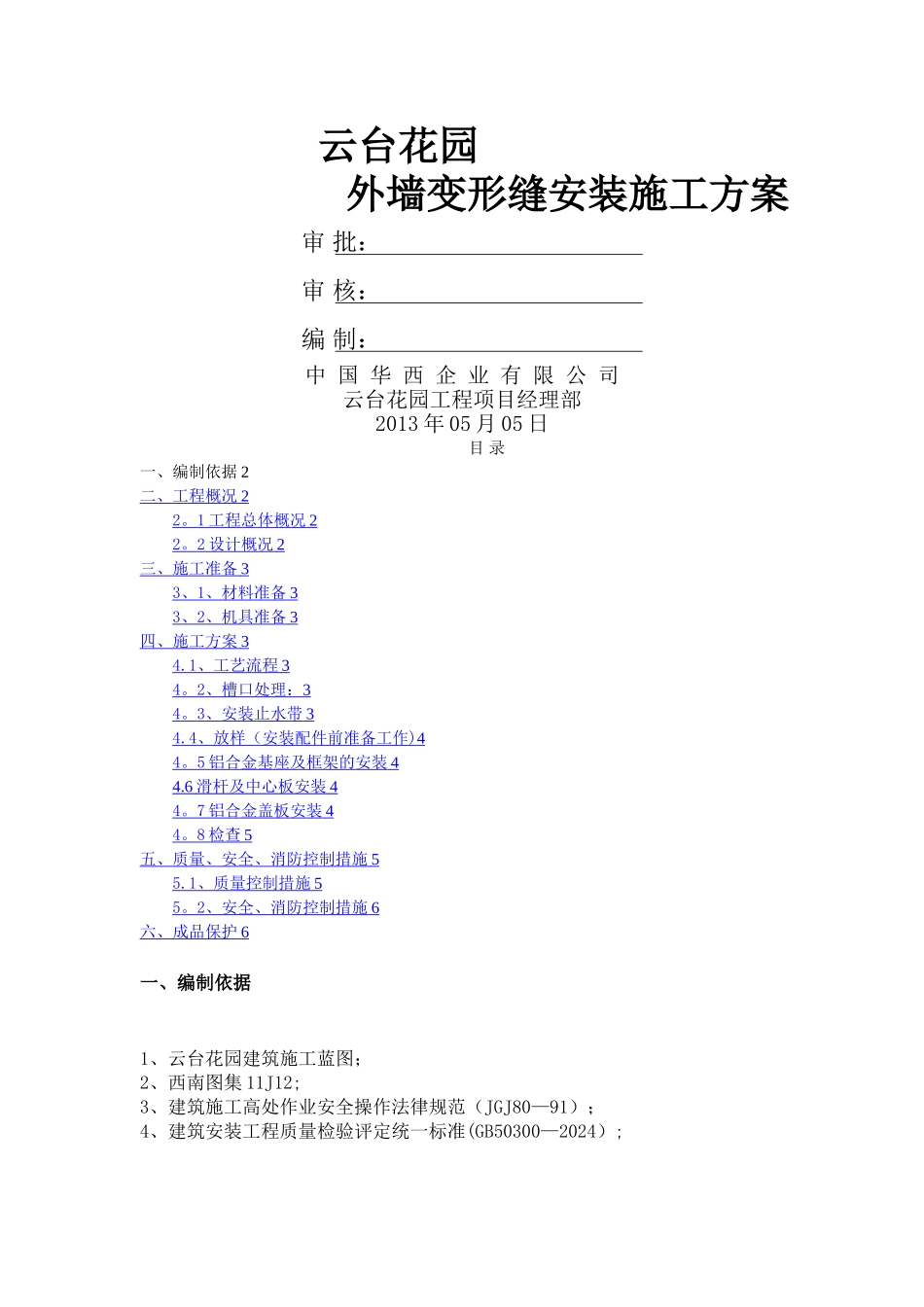

云台花园外墙变形缝安装施工方案审 批：审 核：编 制：中 国 华 西 企 业 有 限 公 司云台花园工程项目经理部2013 年 05 月 05 日目 录一、编制依据 2二、工程概况 2 2 。 1 工程总体概况 2 2 。 2 设计概况 2 三、施工准备 3 3 、 1 、材料准备 3 3 、 2 、机具准备 3 四、施工方案 3 4.1 、工艺流程 3 4 。 2 、槽口处理： 3 4 。 3 、安装止水带 3 4.4 、放样（安装配件前准备工作 ) 4 4 。 5 铝合金基座及框架的安装 4 4.6 滑杆及中心板安装 4 4 。 7 铝合金盖板安装 4 4 。 8 检查 5 五、质量、安全、消防控制措施 5 5.1 、质量控制措施 5 5 。 2 、安全、消防控制措施 6 六、成品保护 6 一、编制依据1、云台花园建筑施工蓝图；2、西南图集 11J12;3、建筑施工高处作业安全操作法律规范（JGJ80—91）；4、建筑安装工程质量检验评定统一标准(GB50300—2024）;二、工程概况2。1 工程总体概况序号项目内容1工程名称云台花园安置房工程2工程地点巴中云台街望王路西段、望王山山腰下段、巴中市文化馆北侧3建设单位巴中兴合投资管理有限公司4设计单位广州市宏基建筑设计院有限公司5监理单位四川省城市建设工程监理有限公司6承包范围建筑、装饰、安装（不含消防、电梯)、绿化、二次装修、高压配电。7合同工期暂定总工期 425 个天,从 2013 年 7 月 1 日～2014 年 8 月 30 日。8质量标准合格标准，争创市“优质样板工程”.9工程类别商住楼2。2 设计概况基础型式旋挖灌注桩基础结构类型框架剪力墙栋号建筑面积平面形状层数高度埋深+0。000电梯楼梯A1#6163.35A1-6＃楼呈一字形排列，每两栋紧靠，栋间设置变形缝-1F,9F27。85m6。05—7。0415.05每栋各4部电梯双跑式A2＃6163。35A3＃10728.64518F56.25m3。2-4。15423.35A4＃10728。645A5#23980.8—4F,27F85。45m17.75—24.85423。35A6＃23980.8三、施工准备3、1、材料准备 铝合金基座、不锈钢盖板、橡胶止水带、止水胶条、膨胀螺栓、填缝密封膏(或油膏麻丝）等 3、2、机具准备 锤子、吊篮、墨斗、细钢丝、冲击钻、手枪钻、活动扳手、套筒扳手、卷尺。四、施工方案4。1、工艺流程槽口处理→安装止水带→放样→铝合金基座及框架的安装→滑杆及中心板安装→铝合金盖板安装→检查→交验4.2、槽口处理：1)、量好变形缝装置铝合金尺寸确定出槽口的宽度，并用墨斗打线，2）、分别从槽口至两侧 90...
