外墙干挂石材方案

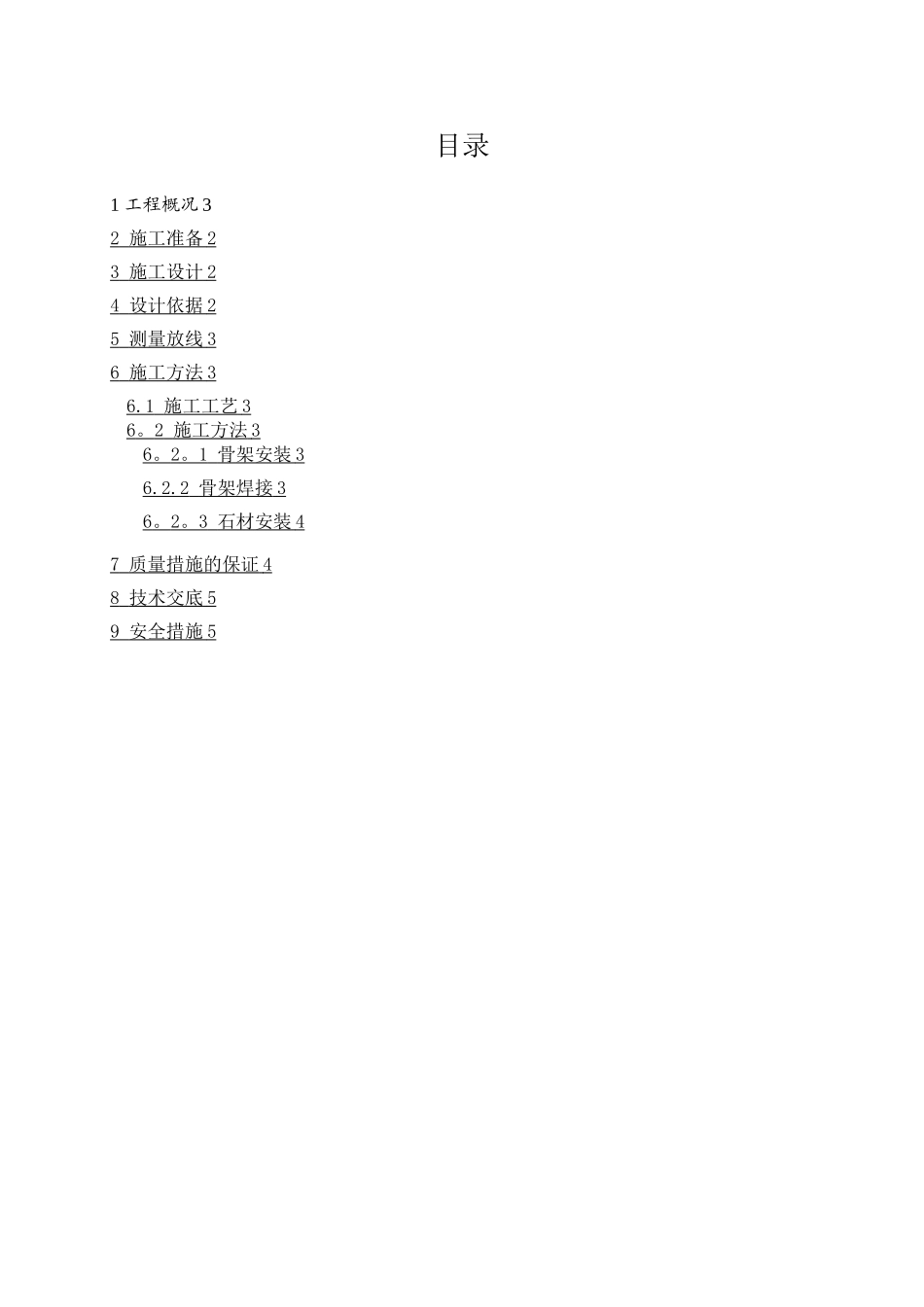

外墙干挂石材方案_第1页
1/6

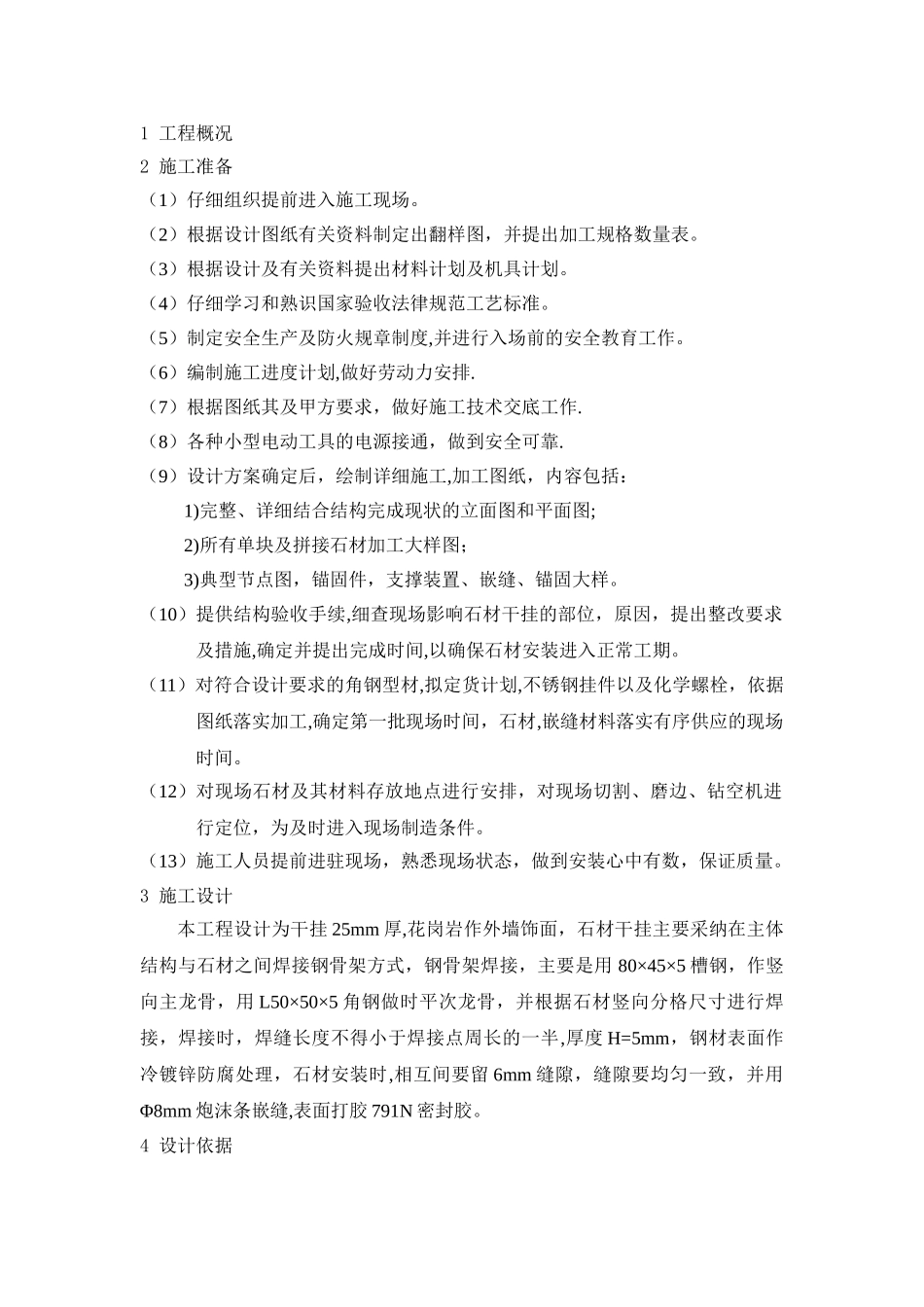

外墙干挂石材方案_第2页
2/6
外墙干挂石材方案_第3页
3/6
目录1 工程概况 32 施工准备 2 3 施工设计 2 4 设计依据 2 5 测量放线 3 6 施工方法 3 6.1 施工工艺 3 6 。 2 施工方法 3 6 。 2 。 1 骨架安装 3 6.2.2 骨架焊接 3 6 。 2 。 3 石材安装 4 7 质量措施的保证 4 8 技术交底 5 9 安全措施 5 1 工程概况2 施工准备(1)仔细组织提前进入施工现场。(2)根据设计图纸有关资料制定出翻样图,并提出加工规格数量表。(3)根据设计及有关资料提出材料计划及机具计划。(4)仔细学习和熟识国家验收法律规范工艺标准。(5)制定安全生产及防火规章制度,并进行入场前的安全教育工作。(6)编制施工进度计划,做好劳动力安排.(7)根据图纸其及甲方要求,做好施工技术交底工作.(8)各种小型电动工具的电源接通,做到安全可靠.(9)设计方案确定后,绘制详细施工,加工图纸,内容包括:1)完整、详细结合结构完成现状的立面图和平面图;2)所有单块及拼接石材加工大样图;3)典型节点图,锚固件,支撑装置、嵌缝、锚固大样。(10)提供结构验收手续,细查现场影响石材干挂的部位,原因,提出整改要求及措施,确定并提出完成时间,以确保石材安装进入正常工期。(11)对符合设计要求的角钢型材,拟定货计划,不锈钢挂件以及化学螺栓,依据图纸落实加工,确定第一批现场时间,石材,嵌缝材料落实有序供应的现场时间。(12)对现场石材及其材料存放地点进行安排,对现场切割、磨边、钻空机进行定位,为及时进入现场制造条件。(13)施工人员提前进驻现场,熟悉现场状态,做到安装心中有数,保证质量。3 施工设计本工程设计为干挂 25mm 厚,花岗岩作外墙饰面,石材干挂主要采纳在主体结构与石材之间焊接钢骨架方式,钢骨架焊接,主要是用 80×45×5 槽钢,作竖向主龙骨,用 L50×50×5 角钢做时平次龙骨,并根据石材竖向分格尺寸进行焊接,焊接时,焊缝长度不得小于焊接点周长的一半,厚度 H=5mm,钢材表面作冷镀锌防腐处理,石材安装时,相互间要留 6mm 缝隙,缝隙要均匀一致,并用Φ8mm 炮沫条嵌缝,表面打胶 791N 密封胶。4 设计依据主要根据业主方要求,并参照业主方提供的有关资料和原设计图纸,结合《幕墙建筑法律规范》和《建筑构造通用图集》以及石材干挂的常规作法。5 测量放线因主体结构质量不明确,为清除结构偏差对花岗岩干挂板度的影响,在挂板放线前,首先对建筑物外形尺寸进行测量,根据测量结果,确定出干挂板的基准面。在建筑物的挂板而交圈,...
