外墙脚手架拉结点移位方案VIP专享

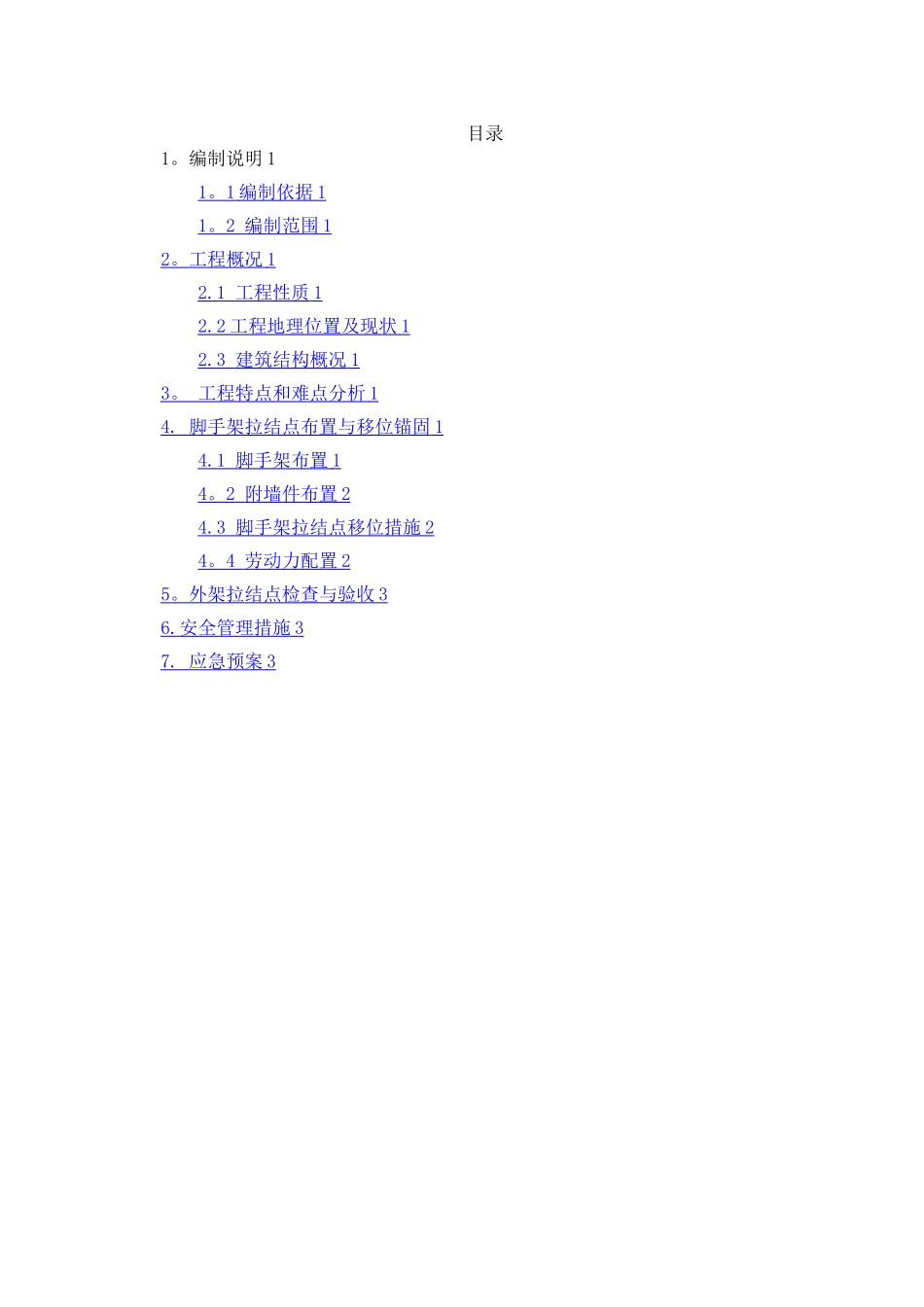

目录1。编制说明 11 。 1 编制依据 1 1 。 2 编制范围 1 2 。 工程概况 1 2.1 工程性质 1 2.2 工程地理位置及现状 1 2.3 建筑结构概况 1 3 。 工程特点和难点分析 1 4. 脚手架拉结点布置与移位锚固 1 4.1 脚手架布置 1 4 。 2 附墙件布置 2 4.3 脚手架拉结点移位措施 2 4 。 4 劳动力配置 2 5 。 外架拉结点检查与验收 3 6. 安全管理措施 3 7. 应急预案 3 1。编制说明1。1 编制依据1）上海建筑设计讨论院有限公司设计的施工图纸；2）国家工程建设标准强制性条文、上海工程建设标准强制性条文.3)本施工阶段主要贯彻执行的现行有效法律规范、规程：《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130－2024)《危险性较大的分部分项工程安全管理法律规范》（DGJ08—2077－2024)1。2 编制范围本方案针对前滩 37—01 地块项目住宅楼外墙脚手架拉结点拆除移位加固与搭设。2。工程概况2。1 工程性质建设单位：上海仁耀置业有限公司 设计单位：上海建筑设计讨论院有限公司监理单位:上海现代建筑设计集团工程建设咨询有限公司施工单位：上海建工七建集团有限公司2.2 工程地理位置本项目坐落于前滩地区的 37—01 地块,处于前滩地区的中心地段，西临龙耀路、北靠海阳西路，东侧和南侧均为已建成的城市绿地，总用地面积 19289。2 平方米.2。3 建筑结构概况本项目 6 栋住宅楼；R5、R7 地上建筑为 13 层（建筑总高度 47。25 米）；R6、R8～R10 地上建筑为 16 层(建筑总高度 56。70 米）.其中地上建筑面积 52080.8 平方米。3. 工程特点和难点分析1) 本工程外架与主体结构连接采纳钢管预埋在楼层间混凝土梁板外侧与外架立柱连接，连墙件采纳 2 步 2 跨布置，钢管双扣件连接。2) 由于本工程特点外墙南北向层间采纳铝板装饰，故外架施工时考虑到装饰铝板与外架需要一定距离，外架搭设时外架内排架立杆距墙 400-500mm，超过法律规范要求 250mm,在结构施工时外架内侧增加二道长向水平管，减小外架与外墙面之间的距离,确保操作人员安全,同时已增加外架与结构拉接点位。3）由于本工程外墙设计构造复杂，施工工艺穿插施工，给施工带来一定难度。4。 脚手架拉结点布置与移位锚固4。1 脚手架布置（1)所有脚手架步距，宽度、立杆纵距、横杆间距均符合脚手架搭设验收规程。(2)附墙拉接：采纳预埋法，在砼浇筑前将预埋钢管垂直埋设于楼层边梁内，待砼浇筑完成后，将预埋钢管...
