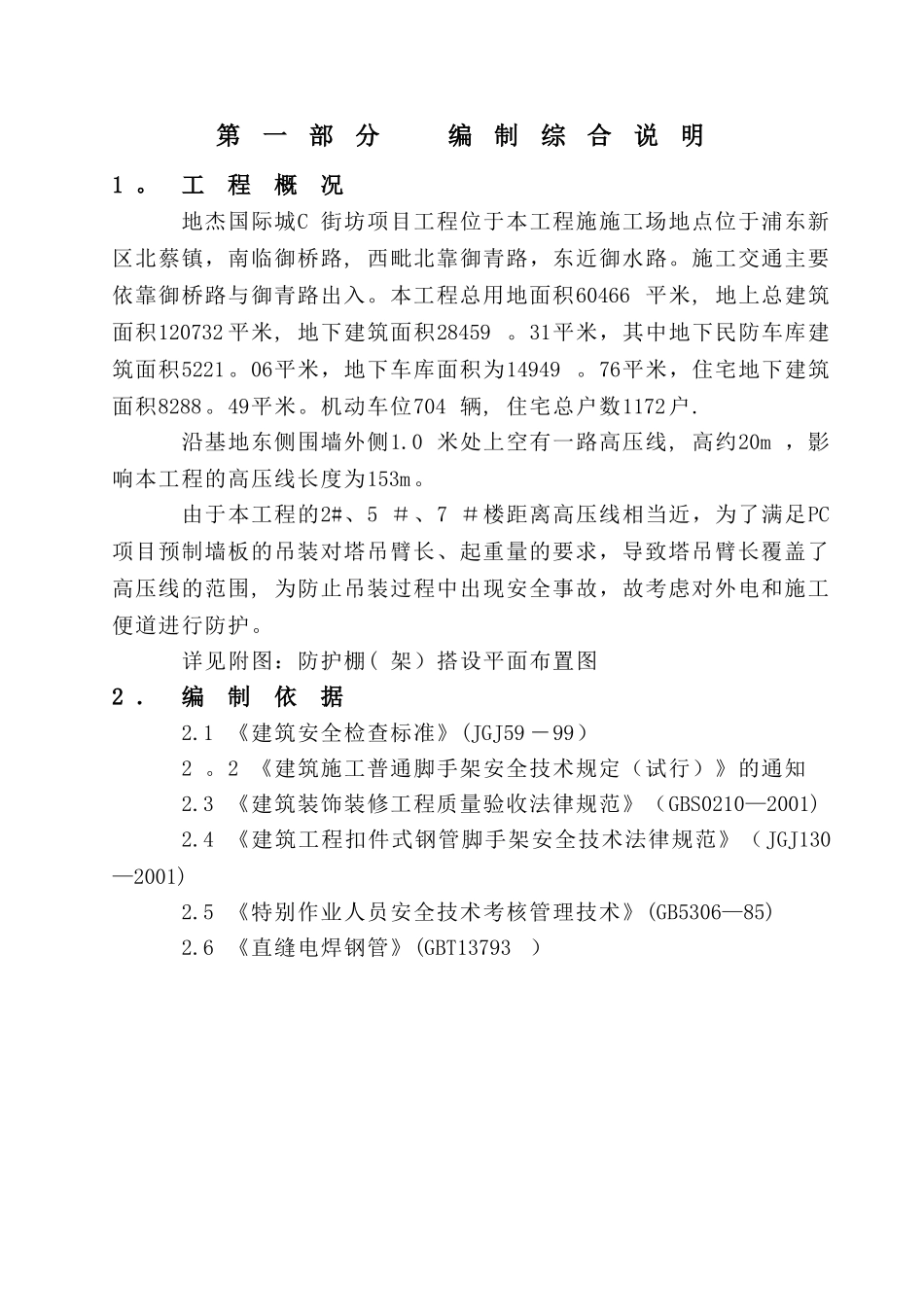

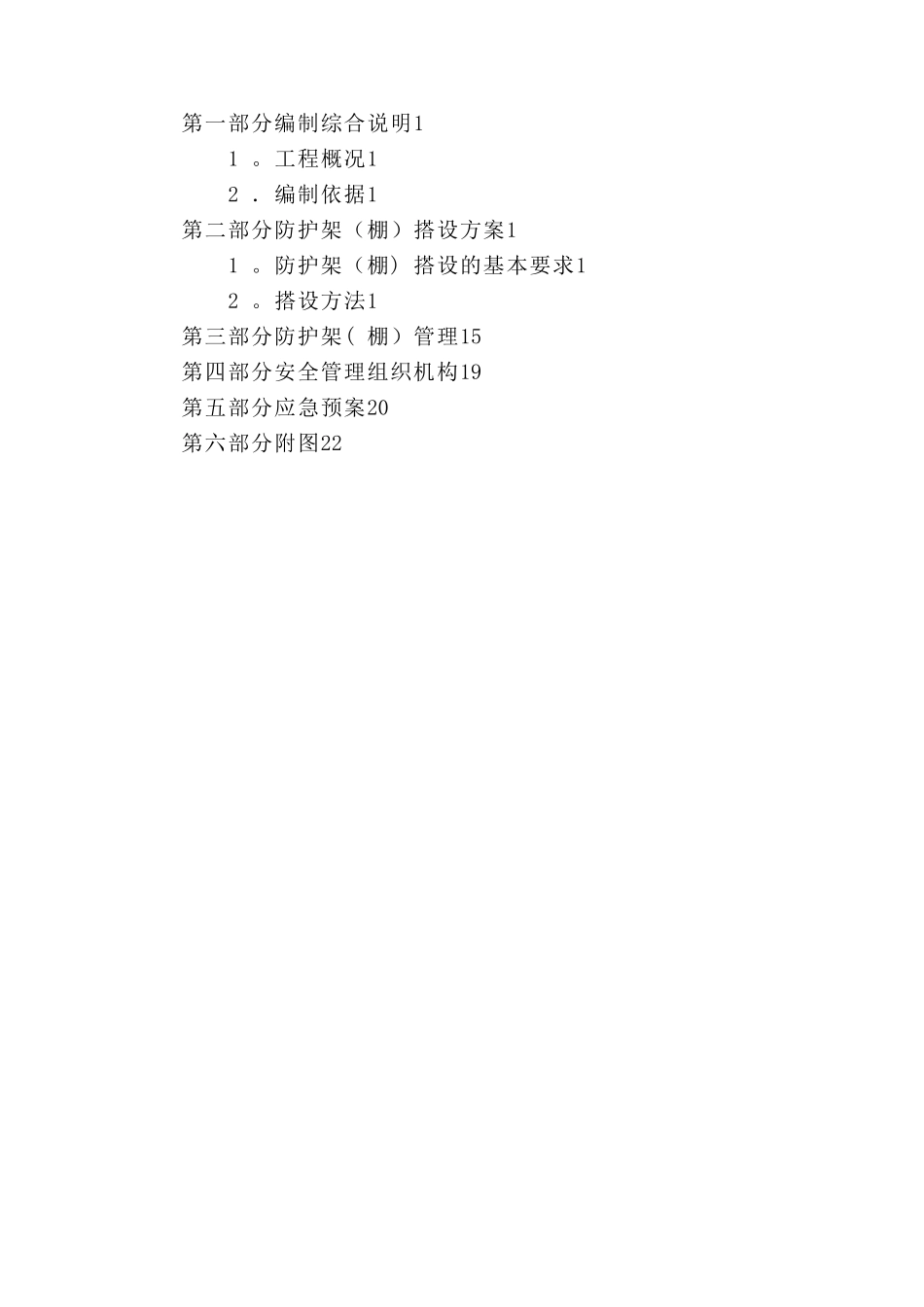

第一部分编制综合说明11 。工程概况12 ．编制依据1第二部分防护架（棚）搭设方案11 。防护架（棚) 搭设的基本要求12 。搭设方法1第三部分防护架( 棚）管理15第四部分安全管理组织机构19第五部分应急预案20第六部分附图22第一部分 编制综合说明1 。工程概况地杰国际城C 街坊项目工程位于本工程施施工场地点位于浦东新区北蔡镇，南临御桥路, 西毗北靠御青路，东近御水路。施工交通主要依靠御桥路与御青路出入。本工程总用地面积60466 平米, 地上总建筑面积120732 平米, 地下建筑面积28459 。31平米，其中地下民防车库建筑面积5221。06平米，地下车库面积为14949 。76平米，住宅地下建筑面积8288。49平米。机动车位704 辆, 住宅总户数1172户.沿基地东侧围墙外侧1.0 米处上空有一路高压线, 高约20m ，影响本工程的高压线长度为153m。由于本工程的2#、5 ＃、7 ＃楼距离高压线相当近，为了满足PC项目预制墙板的吊装对塔吊臂长、起重量的要求，导致塔吊臂长覆盖了高压线的范围, 为防止吊装过程中出现安全事故，故考虑对外电和施工便道进行防护。详见附图：防护棚( 架）搭设平面布置图2 ．编制依据2.1 《建筑安全检查标准》(JGJ59 －99）2 。2 《建筑施工普通脚手架安全技术规定（试行）》的通知2.3 《建筑装饰装修工程质量验收法律规范》（GBS0210—2001)2.4 《建筑工程扣件式钢管脚手架安全技术法律规范》（JGJ130—2001)2.5 《特别作业人员安全技术考核管理技术》(GB5306—85)2.6 《直缝电焊钢管》(GBT13793）第二部分 防护架( 棚）搭设方案1 。防护架( 棚) 搭设的基本要求（1 ）结合本工程的具体情况，高压线高度20m,电压35KV，根据“外电线路及电气设备保护" 法律规范的要求，防护架体搭设必须起到有效保护；防护架采纳钢管防护架（棚）和毛竹防护架( 棚）相结合的形式，则以高压线为半径的5m以内不得存在钢管防护架（棚）（现场采纳毛竹防护架( 棚）代替) ；在建工程的周边与高压线之间的最小安全操作距离必须大于8m( 防止静电感应引起触电事故）；塔吊吊钩与高压线的水平、垂直间距最小应分别满足不小于3.5m、4m；(2）防护架（棚) 搭设仅起到安全隔离的作用，架体搭设完成后仅承受自重及风荷载作用，且为了防止架体搭设过程中操作人员距离高压线过近引起安全事故的考虑，故架体搭设根据向施工场地内方向分段收缩的原则进行。详见附图2 ：防护架（棚）立面图2.搭设方法防护架（棚）搭设长度153m，防...
