外线施工方案

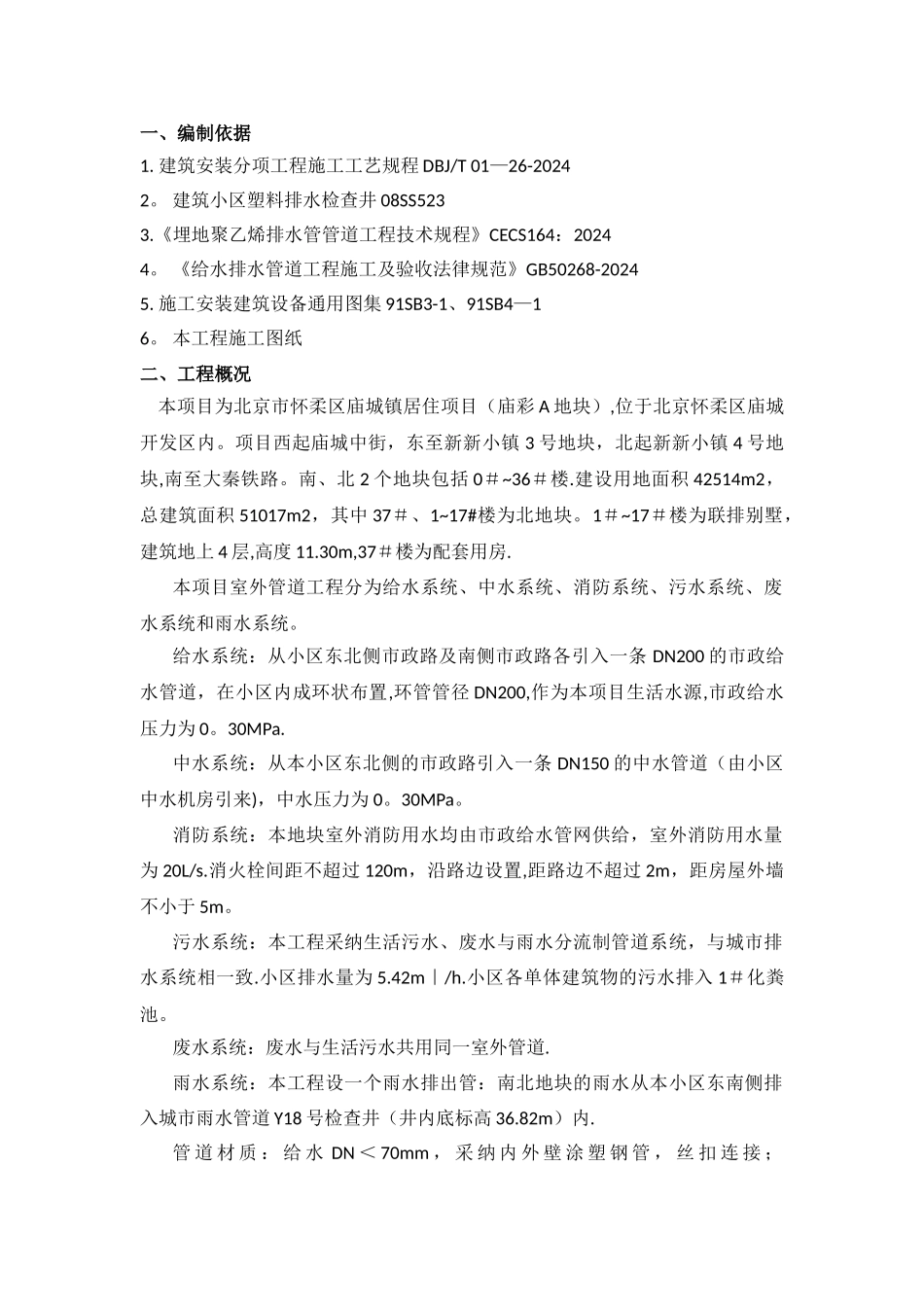

一、编制依据1. 建筑安装分项工程施工工艺规程 DBJ/T 01—26-20242。 建筑小区塑料排水检查井 08SS5233.《埋地聚乙烯排水管管道工程技术规程》CECS164：20244。 《给水排水管道工程施工及验收法律规范》GB50268-20245. 施工安装建筑设备通用图集 91SB3-1、91SB4—16。 本工程施工图纸二、工程概况 本项目为北京市怀柔区庙城镇居住项目（庙彩 A 地块）,位于北京怀柔区庙城开发区内。项目西起庙城中街，东至新新小镇 3 号地块，北起新新小镇 4 号地块,南至大秦铁路。南、北 2 个地块包括 0＃~36＃楼.建设用地面积 42514m2，总建筑面积 51017m2，其中 37＃、1~17#楼为北地块。1＃~17＃楼为联排别墅，建筑地上 4 层,高度 11.30m,37＃楼为配套用房.本项目室外管道工程分为给水系统、中水系统、消防系统、污水系统、废水系统和雨水系统。给水系统：从小区东北侧市政路及南侧市政路各引入一条 DN200 的市政给水管道，在小区内成环状布置,环管管径 DN200,作为本项目生活水源,市政给水压力为 0。30MPa.中水系统：从本小区东北侧的市政路引入一条 DN150 的中水管道（由小区中水机房引来)，中水压力为 0。30MPa。消防系统：本地块室外消防用水均由市政给水管网供给，室外消防用水量为 20L/s.消火栓间距不超过 120m，沿路边设置,距路边不超过 2m，距房屋外墙不小于 5m。污水系统：本工程采纳生活污水、废水与雨水分流制管道系统，与城市排水系统相一致.小区排水量为 5.42m｜/h.小区各单体建筑物的污水排入 1＃化粪池。废水系统：废水与生活污水共用同一室外管道.雨水系统：本工程设一个雨水排出管：南北地块的雨水从本小区东南侧排入城市雨水管道 Y18 号检查井（井内底标高 36.82m）内.管 道 材 质 ： 给 水 DN ＜ 70mm ， 采 纳 内 外 壁 涂 塑 钢 管 ， 丝 扣 连 接 ；DN≥70mm，采纳球墨铸铁给水管，管内壁衬水泥砂浆，承口橡胶密封圈接口 。中水 DN＜70mm,采纳热镀锌钢管,丝扣连接。给水、中水管道工作压力为1.0MPa。管道埋深:覆土 1。20m。室外污水、雨水管均采纳高密度聚乙烯（HDPE）双壁波纹管承插连接,橡胶圈密封接口。建筑物排出管至室外第一个检查井采纳承插式柔性排水铸铁管。阀门:DN≤50mm 时采纳铜截止阀,DN＞50mm时，给水管和消防水管采纳铜芯闸阀或双向式蝶阀，工作压力同各系统管材的要求。消防水泵接合器的工作压力为 1.6MPa,地下式消火栓的工作压力为1.0MPa。三、主...
