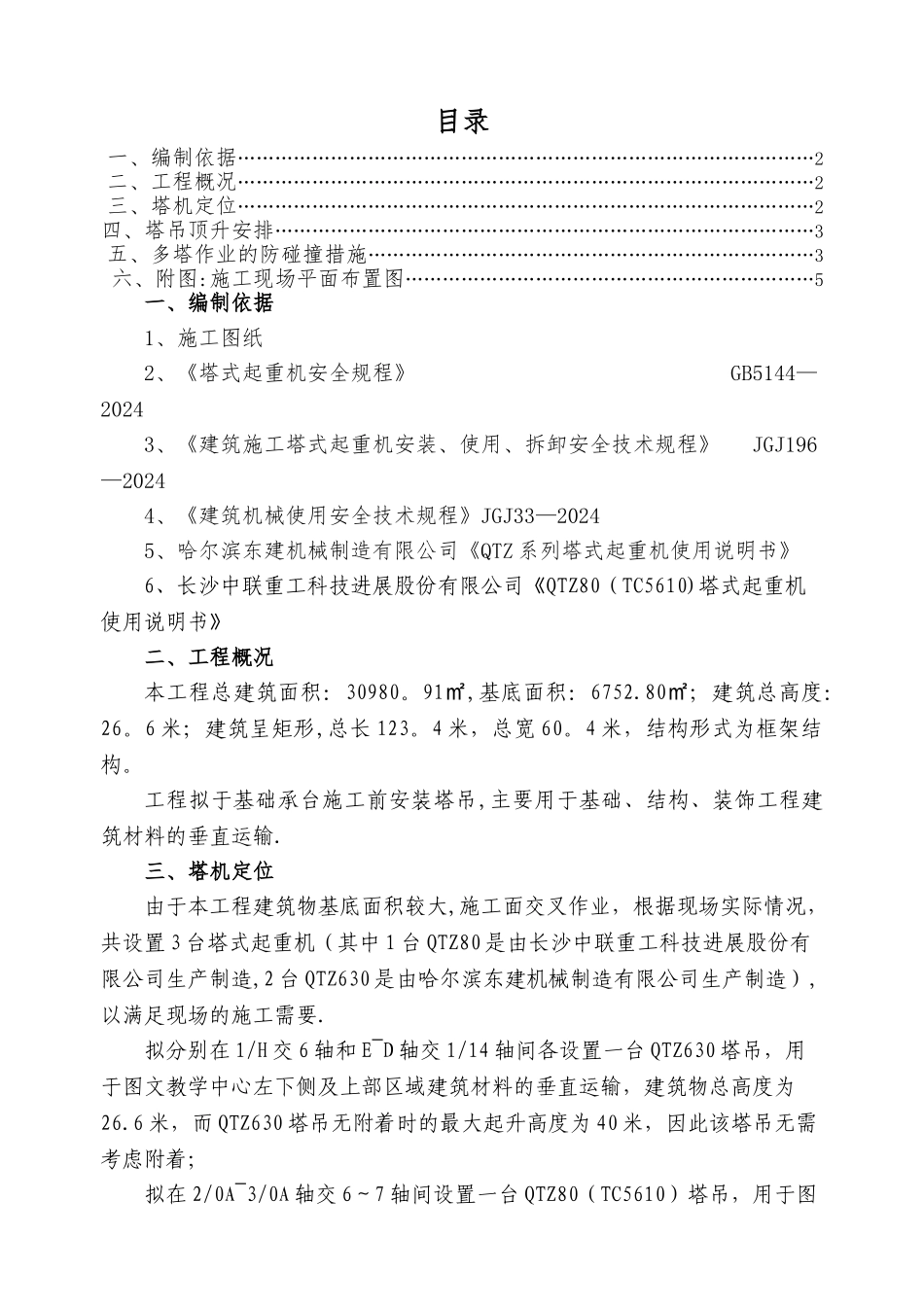

目录一、编制依据…………………………………………………………………………………2二、工程概况…………………………………………………………………………………2三、塔机定位…………………………………………………………………………………2四、塔吊顶升安排……………………………………………………………………………3五、多塔作业的防碰撞措施………………………………………………………………3六、附图:施工现场平面布置图…………………………………………………………5一、编制依据1、施工图纸2、《塔式起重机安全规程》 GB5144—20243、《建筑施工塔式起重机安装、使用、拆卸安全技术规程》 JGJ196—20244、《建筑机械使用安全技术规程》JGJ33—20245、哈尔滨东建机械制造有限公司《QTZ 系列塔式起重机使用说明书》6、长沙中联重工科技进展股份有限公司《QTZ80(TC5610)塔式起重机使用说明书》二、工程概况本工程总建筑面积:30980。91㎡,基底面积:6752.80;建筑总高度㎡:26。6 米;建筑呈矩形,总长 123。4 米,总宽 60。4 米,结构形式为框架结构。工程拟于基础承台施工前安装塔吊,主要用于基础、结构、装饰工程建筑材料的垂直运输.三、塔机定位由于本工程建筑物基底面积较大,施工面交叉作业,根据现场实际情况,共设置 3 台塔式起重机(其中 1 台 QTZ80 是由长沙中联重工科技进展股份有限公司生产制造,2 台 QTZ630 是由哈尔滨东建机械制造有限公司生产制造),以满足现场的施工需要.拟分别在 1/H 交 6 轴和 E~D 轴交 1/14 轴间各设置一台 QTZ630 塔吊,用于图文教学中心左下侧及上部区域建筑材料的垂直运输,建筑物总高度为26.6 米,而 QTZ630 塔吊无附着时的最大起升高度为 40 米,因此该塔吊无需考虑附着;拟在 2/0A~3/0A 轴交 6~7 轴间设置一台 QTZ80(TC5610)塔吊,用于图文教学中心右下侧区域建筑材料的垂直运输和材料进出场时的垂直吊运,建筑物的总高度为 26。6 米,而 QTZ80(TC5610)塔吊无附着时的最大起升高度为 40。5 米,因此该塔吊无需考虑附着。四、塔吊顶升安排由于 QTZ80(TC5610)塔吊多用于材料进出场时的垂直运输,考虑到其在工程基础阶段和主体阶段使用较频繁,且起吊都是较为重的建筑材料。鉴于安全方面和以上几点的综合考虑,决 QTZ80(TC5610)塔吊在基础和主体施工阶段顶升高度较北侧的 QTZ630 塔吊低 1 个标准节,而北侧的 QTZ630 塔吊在顶升时又...
