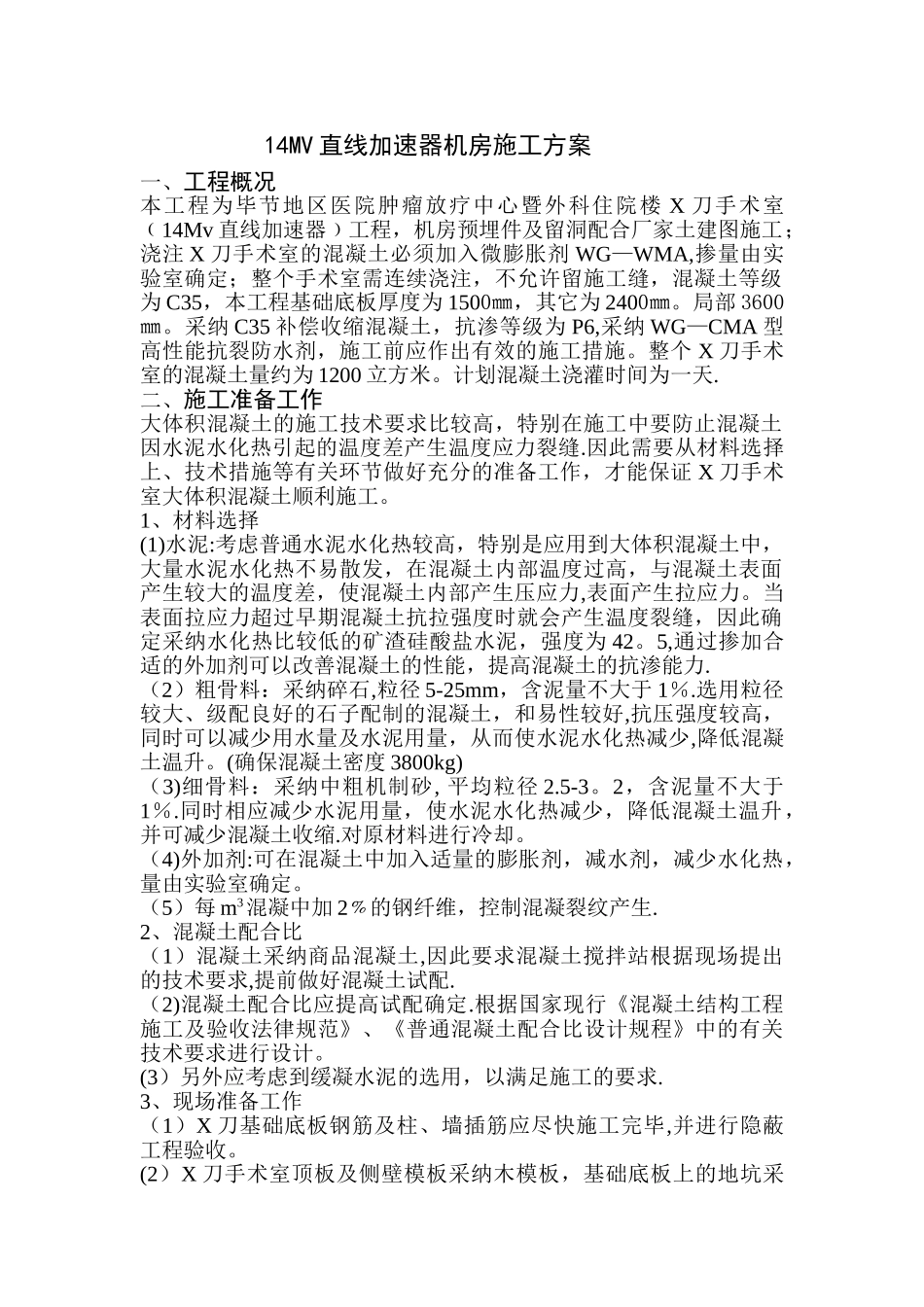

14MV 直线加速器机房施工方案一、工程概况本工程为毕节地区医院肿瘤放疗中心暨外科住院楼 X 刀手术室﹙14Mv 直线加速器﹚工程，机房预埋件及留洞配合厂家土建图施工；浇注 X 刀手术室的混凝土必须加入微膨胀剂 WG—WMA,掺量由实验室确定；整个手术室需连续浇注，不允许留施工缝，混凝土等级为 C35，本工程基础底板厚度为 1500㎜，其它为 2400㎜
局部 3600㎜
采纳 C35 补偿收缩混凝土，抗渗等级为 P6,采纳 WG—CMA 型高性能抗裂防水剂，施工前应作出有效的施工措施
整个 X 刀手术室的混凝土量约为 1200 立方米
计划混凝土浇灌时间为一天
二、施工准备工作大体积混凝土的施工技术要求比较高，特别在施工中要防止混凝土因水泥水化热引起的温度差产生温度应力裂缝
因此需要从材料选择上、技术措施等有关环节做好充分的准备工作，才能保证 X 刀手术室大体积混凝土顺利施工
1、材料选择(1)水泥:考虑普通水泥水化热较高，特别是应用到大体积混凝土中，大量水泥水化热不易散发，在混凝土内部温度过高，与混凝土表面产生较大的温度差，使混凝土内部产生压应力,表面产生拉应力
当表面拉应力超过早期混凝土抗拉强度时就会产生温度裂缝，因此确定采纳水化热比较低的矿渣硅酸盐水泥，强度为 42
5,通过掺加合适的外加剂可以改善混凝土的性能，提高混凝土的抗渗能力
（2）粗骨料：采纳碎石,粒径 5-25mm，含泥量不大于 1％
选用粒径较大、级配良好的石子配制的混凝土，和易性较好,抗压强度较高，同时可以减少用水量及水泥用量，从而使水泥水化热减少,降低混凝土温升
(确保混凝土密度 3800kg)（3)细骨料：采纳中粗机制砂, 平均粒径 2
2，含泥量不大于1％
同时相应减少水泥用量，使水泥水化热减少，降低混凝土温升，并可减少混凝土收缩
对原材料进行冷却
（4)外加剂:可在混凝土中加入适量的膨
