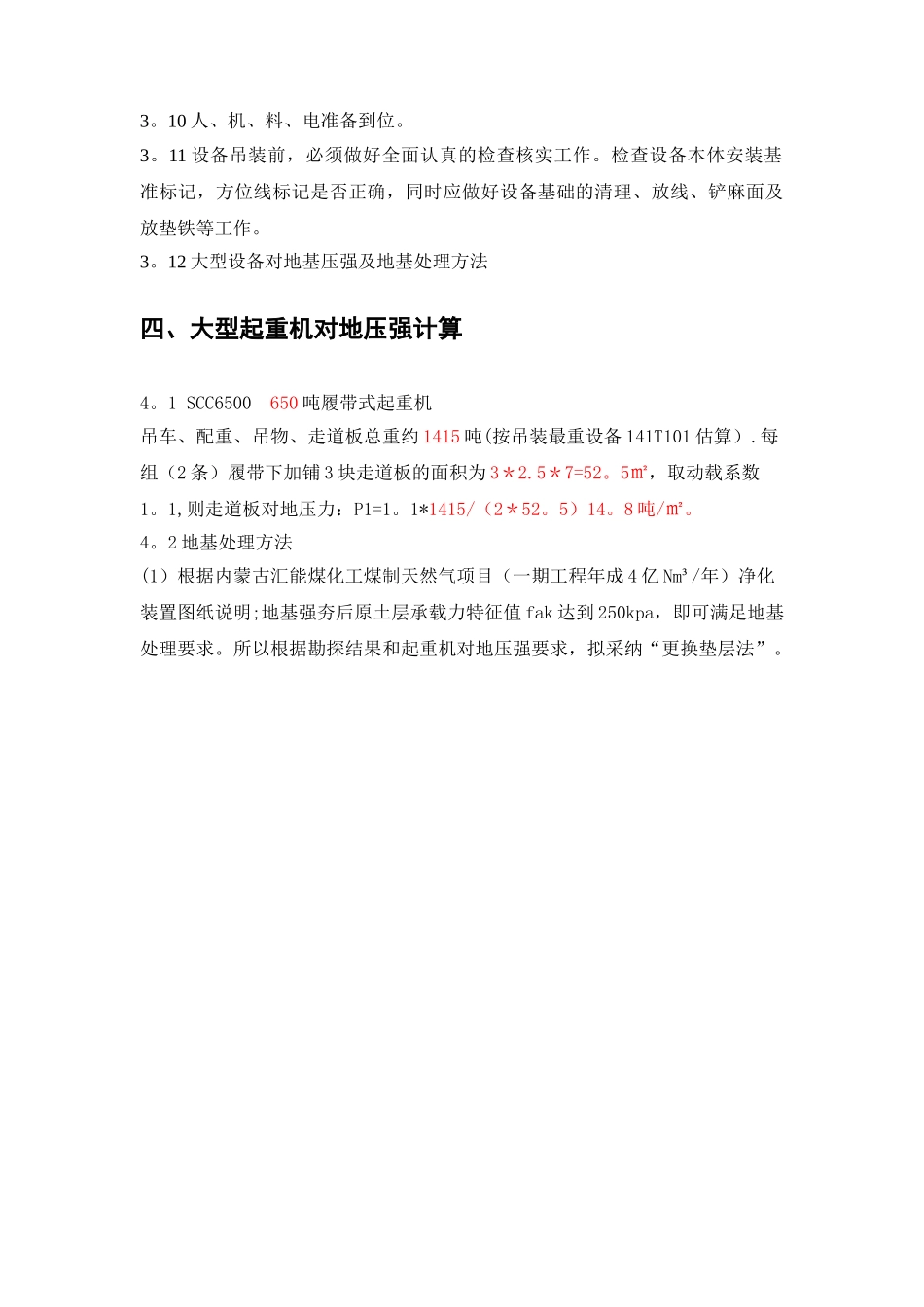

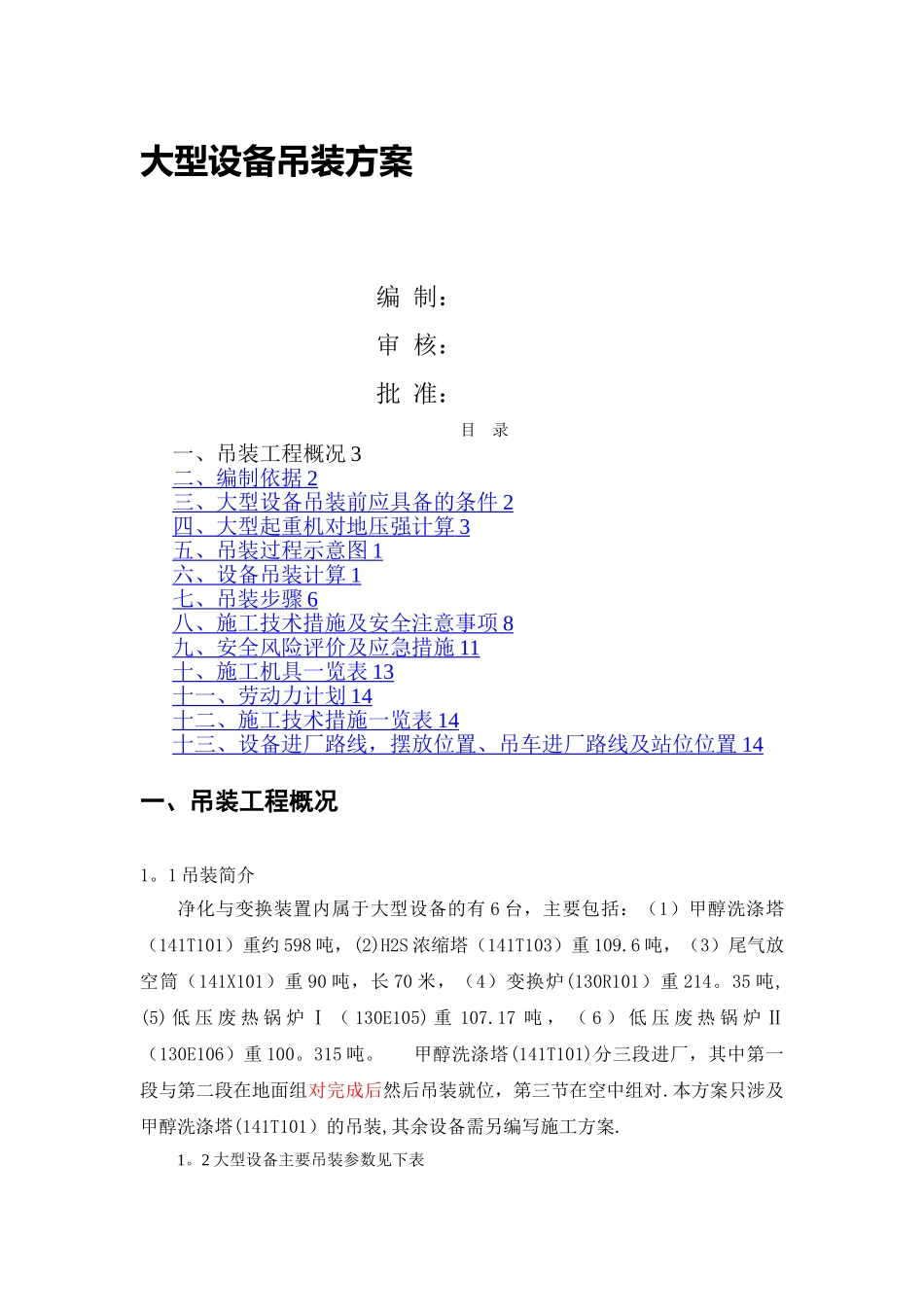

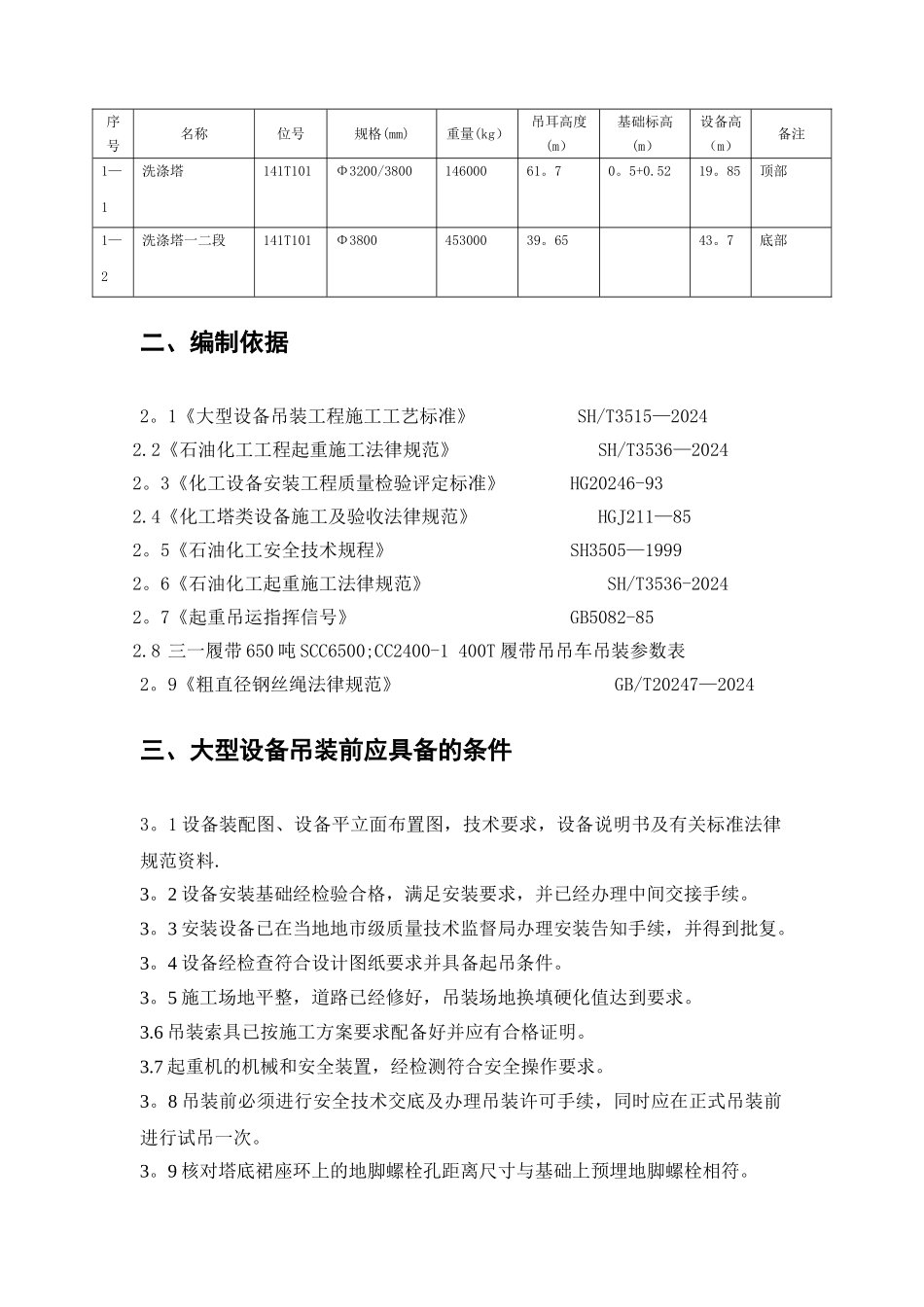

大型设备吊装方案编 制： 审 核：批 准：目 录一、吊装工程概况 3二、编制依据 2 三、大型设备吊装前应具备的条件 2 四、大型起重机对地压强计算 3 五、吊装过程示意图 1 六、设备吊装计算 1 七、吊装 步骤 6 八、施工技术措施及安全注意事项 8 九、安全风险评价及应急措施 11 十、施工机具一览表 13 十一、劳动力计划 14 十二、施工技术措施一览表 14 十三、设备进厂路线，摆放位置、吊车进厂路线及站位位置 14 一、吊装工程概况1。1 吊装简介净化与变换装置内属于大型设备的有 6 台，主要包括：（1）甲醇洗涤塔（141T101）重约 598 吨，(2)H2S 浓缩塔（141T103）重 109.6 吨，（3）尾气放空筒（141X101）重 90 吨，长 70 米，（4）变换炉(130R101）重 214。35 吨,(5) 低 压 废 热 锅 炉 Ⅰ （ 130E105) 重 107.17 吨 ， （ 6 ） 低 压 废 热 锅 炉 Ⅱ（130E106）重 100。315 吨。 甲醇洗涤塔(141T101)分三段进厂，其中第一段与第二段在地面组对完成后然后吊装就位，第三节在空中组对.本方案只涉及甲醇洗涤塔(141T101）的吊装,其余设备需另编写施工方案.1。2 大型设备主要吊装参数见下表序号名称位号规格(mm)重量(kg）吊耳高度(m）基础标高(m）设备高（m）备注1—1洗涤塔141T101Φ3200/380014600061。70。5+0.5219。85顶部1—2洗涤塔一二段141T101Φ380045300039。6543。7底部二、编制依据2。1《大型设备吊装工程施工工艺标准》 SH/T3515—20242.2《石油化工工程起重施工法律规范》 SH/T3536—20242。3《化工设备安装工程质量检验评定标准》 HG20246-932.4《化工塔类设备施工及验收法律规范》 HGJ211—852。5《石油化工安全技术规程》 SH3505—19992。6《石油化工起重施工法律规范》 SH/T3536-20242。7《起重吊运指挥信号》 GB5082-852.8 三一履带 650 吨 SCC6500;CC2400-1 400T 履带吊吊车吊装参数表2。9《粗直径钢丝绳法律规范》 GB/T20247—2024三、大型设备吊装前应具备的条件3。1 设备装配图、设备平立面布置图，技术要求，设备说明书及有关标准法律规范资料.3。2 设备安装基础经检验合格，满足安装要求，并已经办理中间交接手续。3。3 安装设备已在当地地市级质量技术监督局办理安装告知手续，并得到批复。3。4 设备经检查符合设计图纸要求并具备起吊条件。3。5 施工场地平整，道路已经修好，吊装场地换填硬化值达到要求。3.6 吊装索具已按施...
