大型设备吊装方案

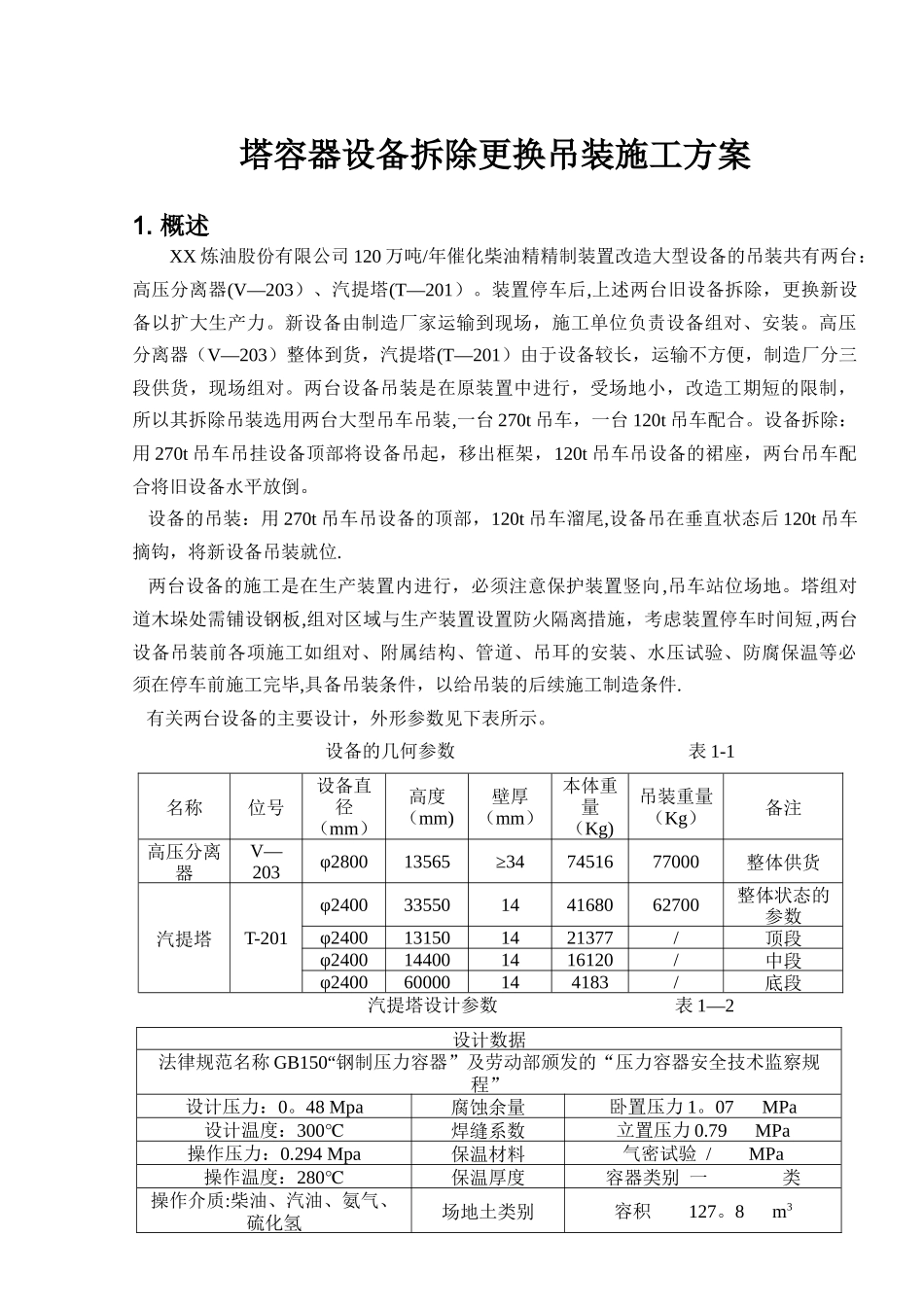

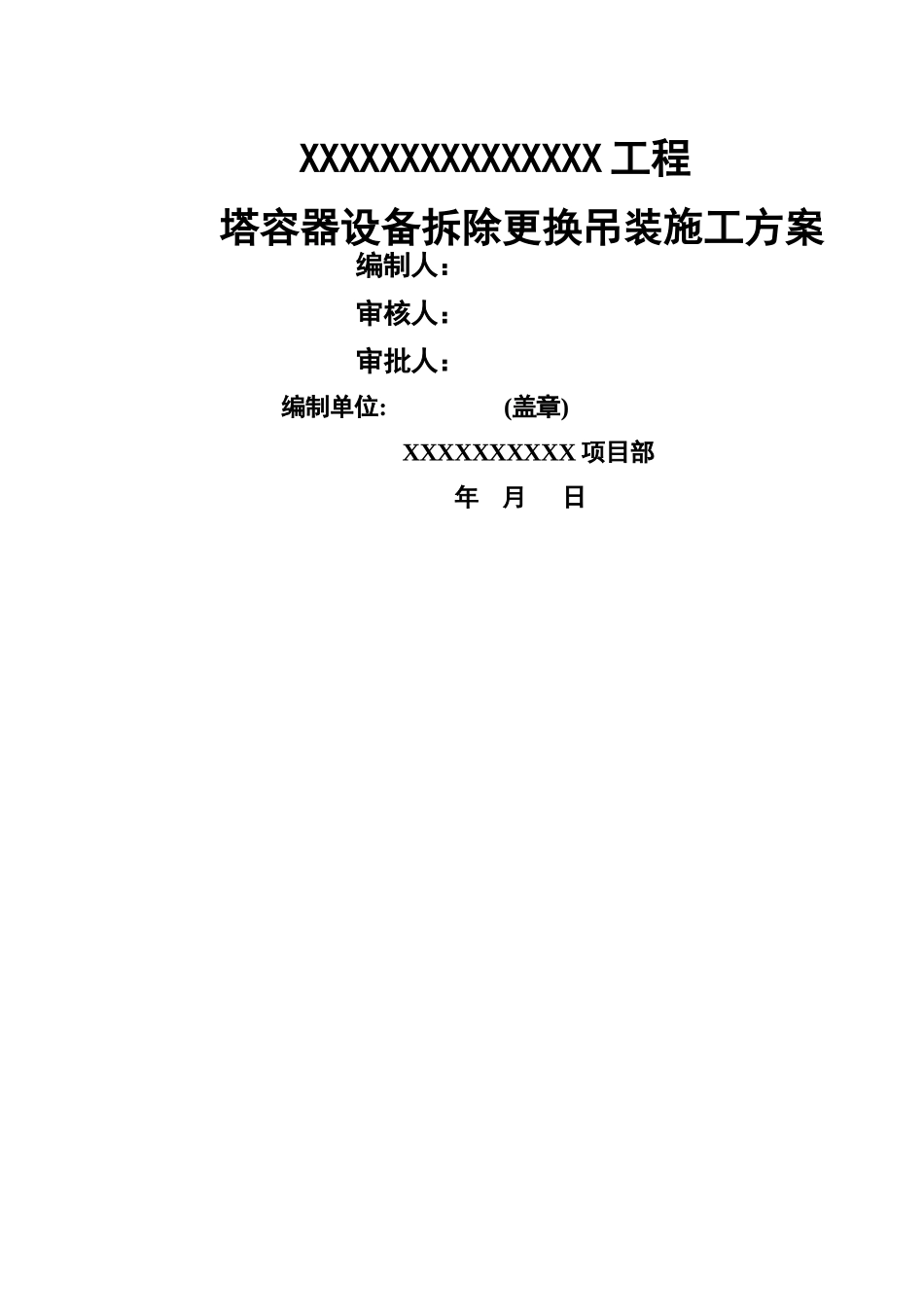

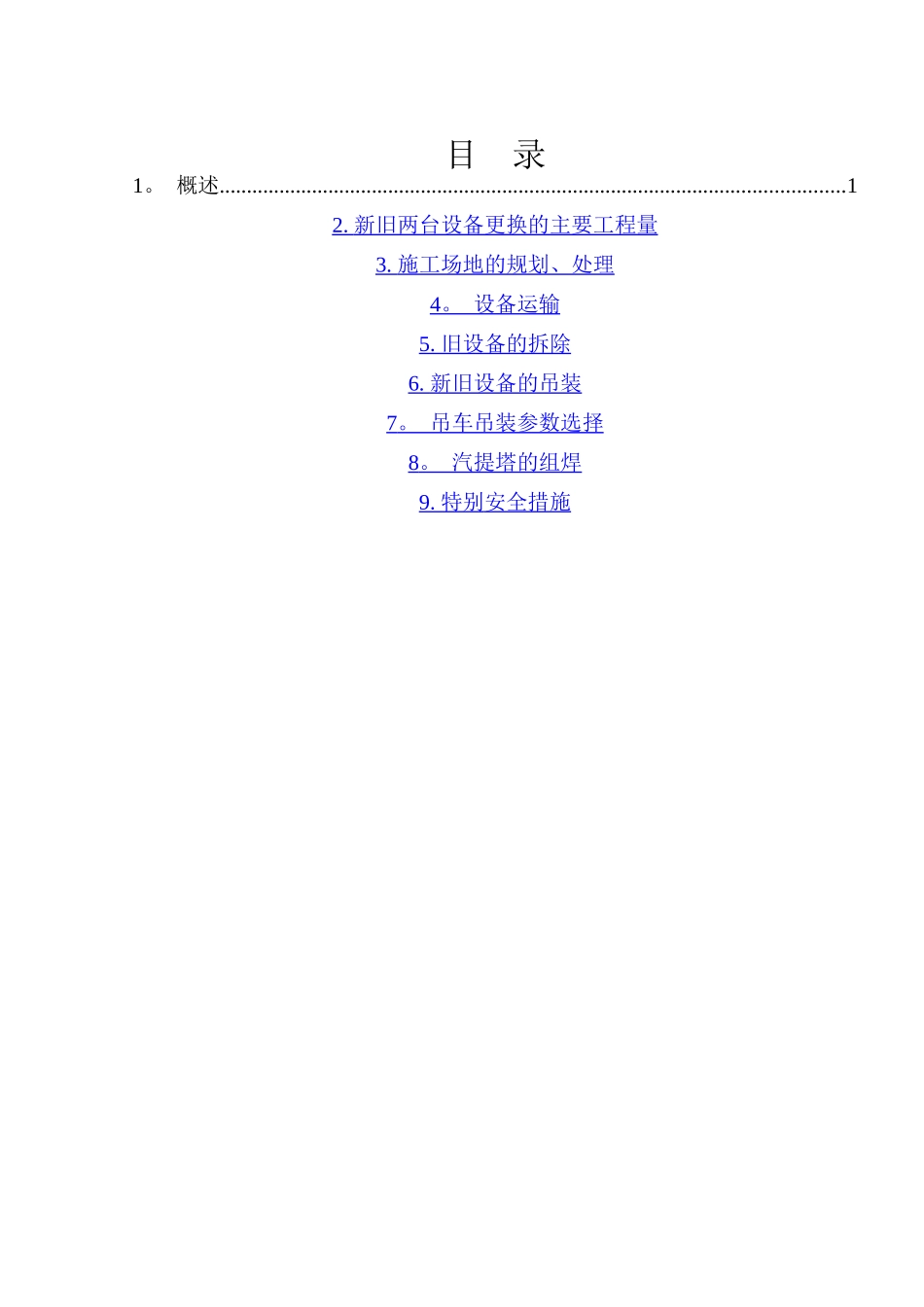

XXXXXXXXXXXXXXX 工程塔容器设备拆除更换吊装施工方案编制人： 审核人： 审批人： 编制单位: (盖章) XXXXXXXXXX 项目部 年 月 日目 录1。 概述...................................................................................................................12. 新旧两台设备更换的主要工程量 3. 施工场地的规划、处理 4 。 设备运输 5. 旧设备的拆除 6. 新旧设备的吊装 7 。 吊车吊装参数选择 8 。 汽提塔的组焊 9. 特别 安全措施 塔容器设备拆除更换吊装施工方案1. 概述XX 炼油股份有限公司 120 万吨/年催化柴油精精制装置改造大型设备的吊装共有两台：高压分离器(V—203）、汽提塔(T—201）。装置停车后,上述两台旧设备拆除，更换新设备以扩大生产力。新设备由制造厂家运输到现场，施工单位负责设备组对、安装。高压分离器（V—203）整体到货，汽提塔(T—201）由于设备较长，运输不方便，制造厂分三段供货，现场组对。两台设备吊装是在原装置中进行，受场地小，改造工期短的限制，所以其拆除吊装选用两台大型吊车吊装,一台 270t 吊车，一台 120t 吊车配合。设备拆除：用 270t 吊车吊挂设备顶部将设备吊起，移出框架，120t 吊车吊设备的裙座，两台吊车配合将旧设备水平放倒。 设备的吊装：用 270t 吊车吊设备的顶部，120t 吊车溜尾,设备吊在垂直状态后 120t 吊车摘钩，将新设备吊装就位. 两台设备的施工是在生产装置内进行，必须注意保护装置竖向,吊车站位场地。塔组对道木垛处需铺设钢板,组对区域与生产装置设置防火隔离措施，考虑装置停车时间短,两台设备吊装前各项施工如组对、附属结构、管道、吊耳的安装、水压试验、防腐保温等必须在停车前施工完毕,具备吊装条件，以给吊装的后续施工制造条件. 有关两台设备的主要设计，外形参数见下表所示。 设备的几何参数 表 1-1名称位号设备直径（mm）高度（mm)壁厚（mm）本体重量（Kg)吊装重量（Kg）备注高压分离器V—203φ280013565≥347451677000整体供货汽提塔T-201φ240033550144168062700整体状态的参数φ2400131501421377/顶段φ2400144001416120/中段φ240060000144183/底段 汽提塔设计参数 表 1—2设计数据法律规范名称 GB150“钢制压力容器”及劳动部颁发的“压力容器安全技术监察规程”设计压力：0。48 Mpa腐蚀余量卧置压力 1。07 MPa设计温度：300℃焊缝系数立置压力 0.79 MPa操作压力：0.294 Mpa保温材料气密试...
