大屏幕搬迁改造施工方案

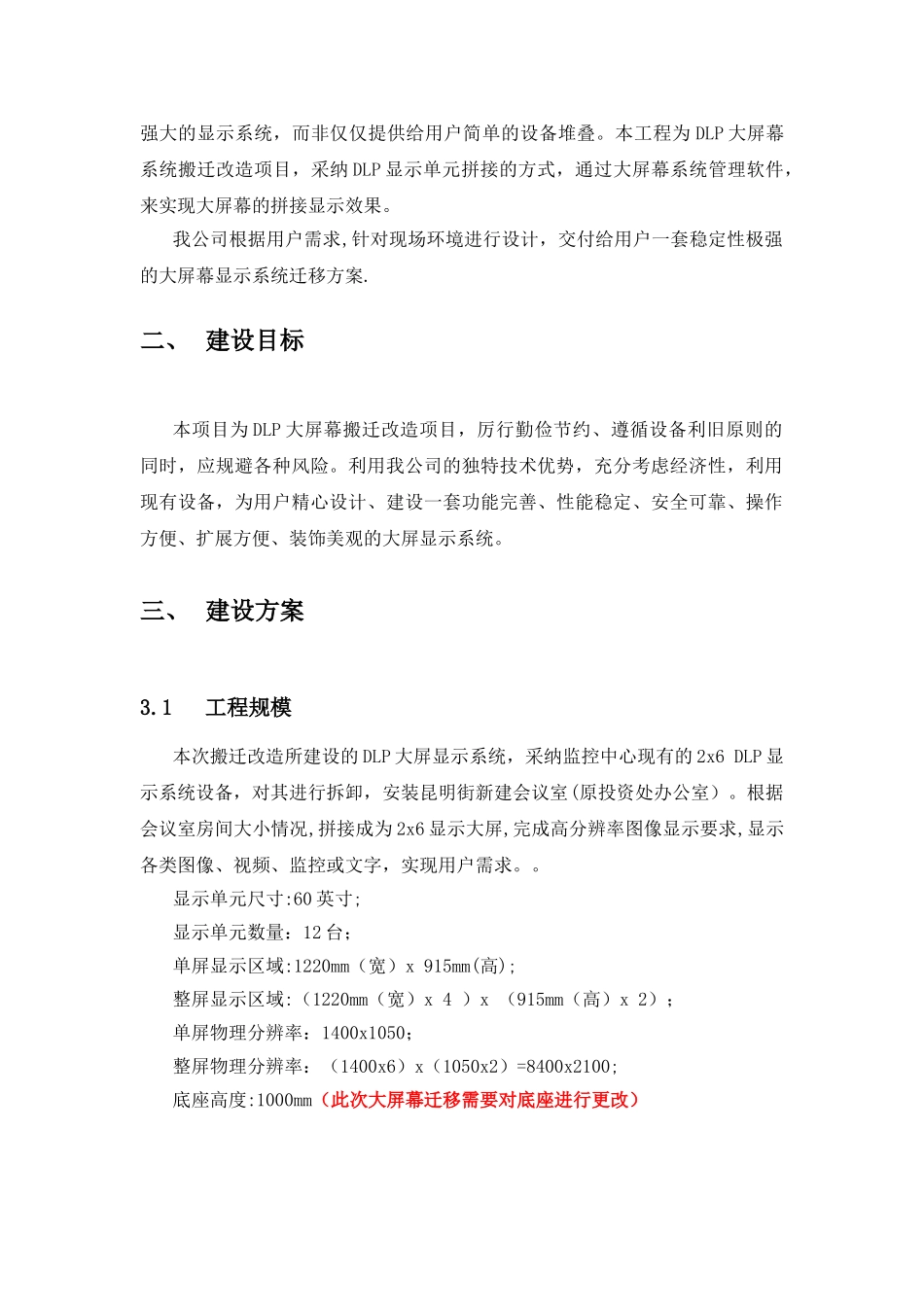

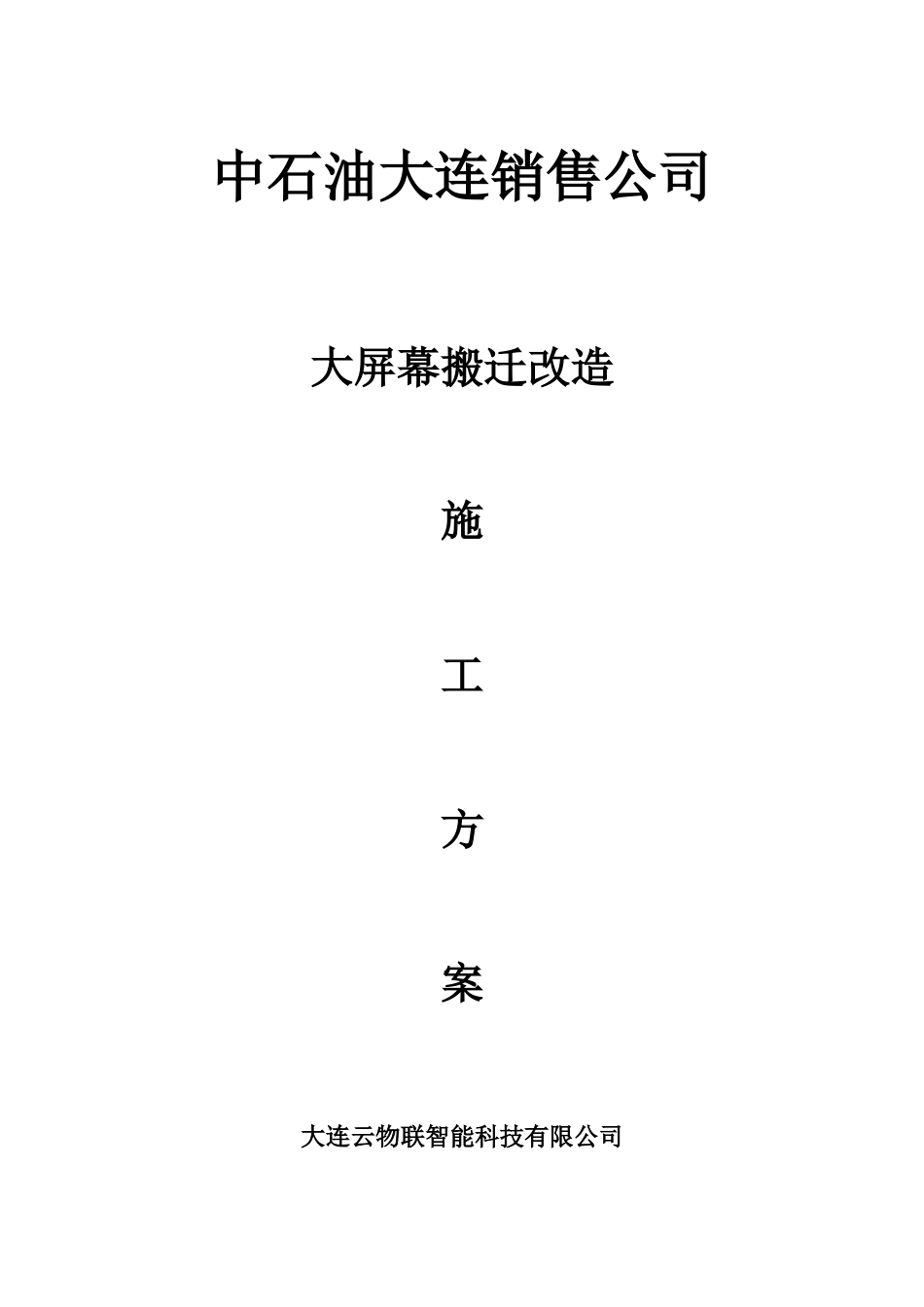

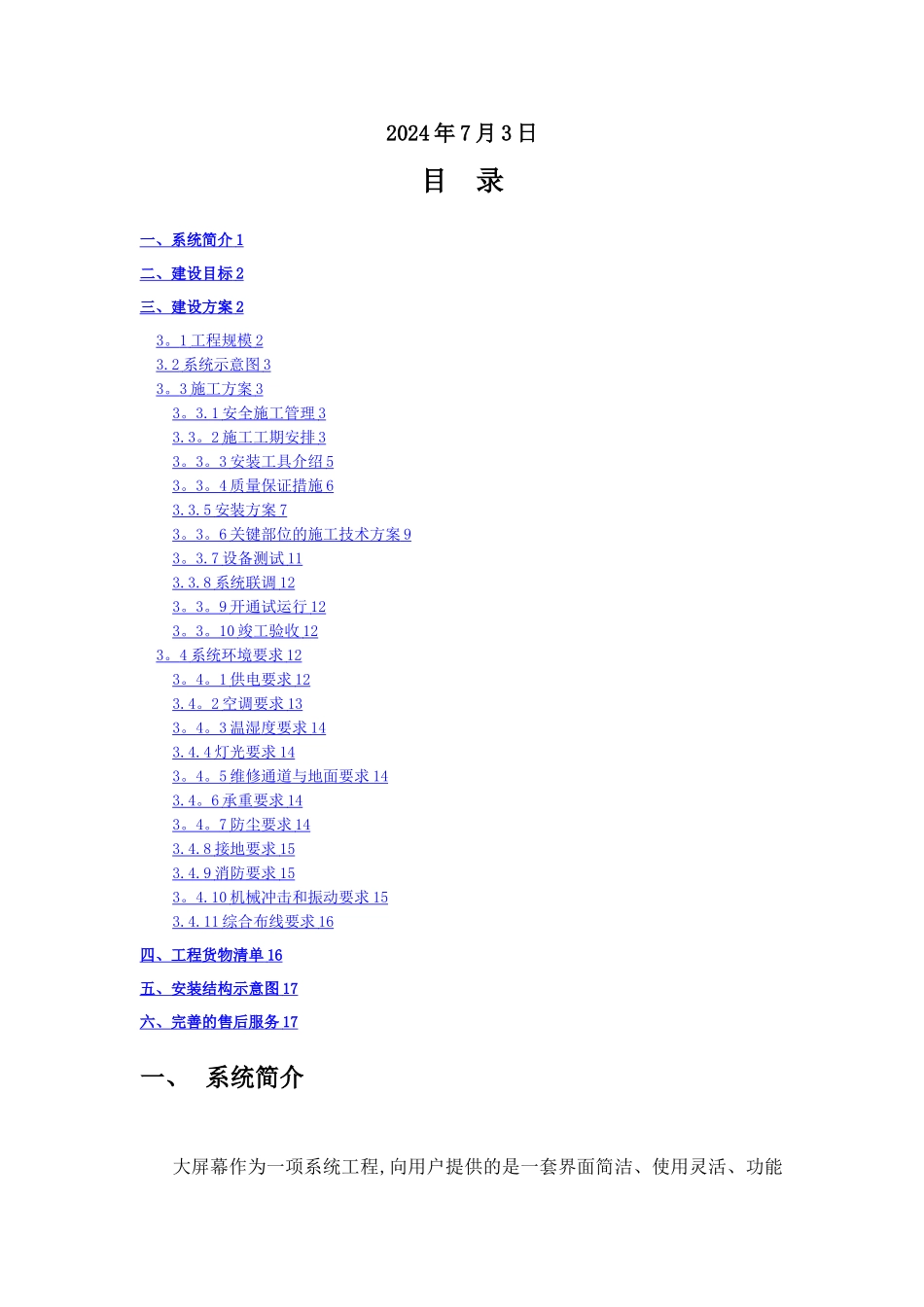

中石油大连销售公司大屏幕搬迁改造施工方案大连云物联智能科技有限公司2024 年 7 月 3 日目 录一、系统简介 1 二、建设目标 2 三、建设方案 2 3 。 1 工程规模 2 3.2 系统示意图 3 3 。 3 施工方案 3 3 。 3.1 安全施工管理 3 3.3 。 2 施工工期安排 3 3 。 3 。 3 安装工具介绍 5 3 。 3 。 4 质量保证措施 6 3.3.5 安装方案 7 3 。 3 。 6 关键部位的施工技术方案 9 3 。 3.7 设备测试 11 3.3.8 系统联调 12 3 。 3 。 9 开通试运行 12 3 。 3 。 10 竣工验收 12 3 。 4 系统环境要求 12 3 。 4 。 1 供电要求 12 3.4 。 2 空调要求 13 3 。 4 。 3 温湿度要求 14 3.4.4 灯光要求 14 3 。 4 。 5 维修通道与地面要求 14 3.4 。 6 承重要求 14 3 。 4 。 7 防尘要求 14 3.4.8 接地要求 15 3.4.9 消防要求 15 3 。 4.10 机械冲击和振动要求 15 3.4.11 综合布线要求 16 四、工程货物清单 16 五、安装结构示意图 17 六、完善的售后服务 17 一、 系统简介大屏幕作为一项系统工程,向用户提供的是一套界面简洁、使用灵活、功能强大的显示系统，而非仅仅提供给用户简单的设备堆叠。本工程为 DLP 大屏幕系统搬迁改造项目，采纳 DLP 显示单元拼接的方式，通过大屏幕系统管理软件，来实现大屏幕的拼接显示效果。我公司根据用户需求,针对现场环境进行设计，交付给用户一套稳定性极强的大屏幕显示系统迁移方案.二、 建设目标本项目为 DLP 大屏幕搬迁改造项目，厉行勤俭节约、遵循设备利旧原则的同时，应规避各种风险。利用我公司的独特技术优势，充分考虑经济性，利用现有设备，为用户精心设计、建设一套功能完善、性能稳定、安全可靠、操作方便、扩展方便、装饰美观的大屏显示系统。三、 建设方案3.1工程规模本次搬迁改造所建设的 DLP 大屏显示系统，采纳监控中心现有的 2x6 DLP 显示系统设备，对其进行拆卸，安装昆明街新建会议室(原投资处办公室）。根据会议室房间大小情况,拼接成为 2x6 显示大屏,完成高分辨率图像显示要求,显示各类图像、视频、监控或文字，实现用户需求。。显示单元尺寸:60 英寸;显示单元数量：12 台；单屏显示区域:1220mm（宽）x 915mm(高);整屏显示区域:（1220mm（宽）x 4 ）x （915mm（高）x 2）；单屏物理分辨率：1400x1050；整屏物理分辨率：（1400x...
