大屏拼控方案

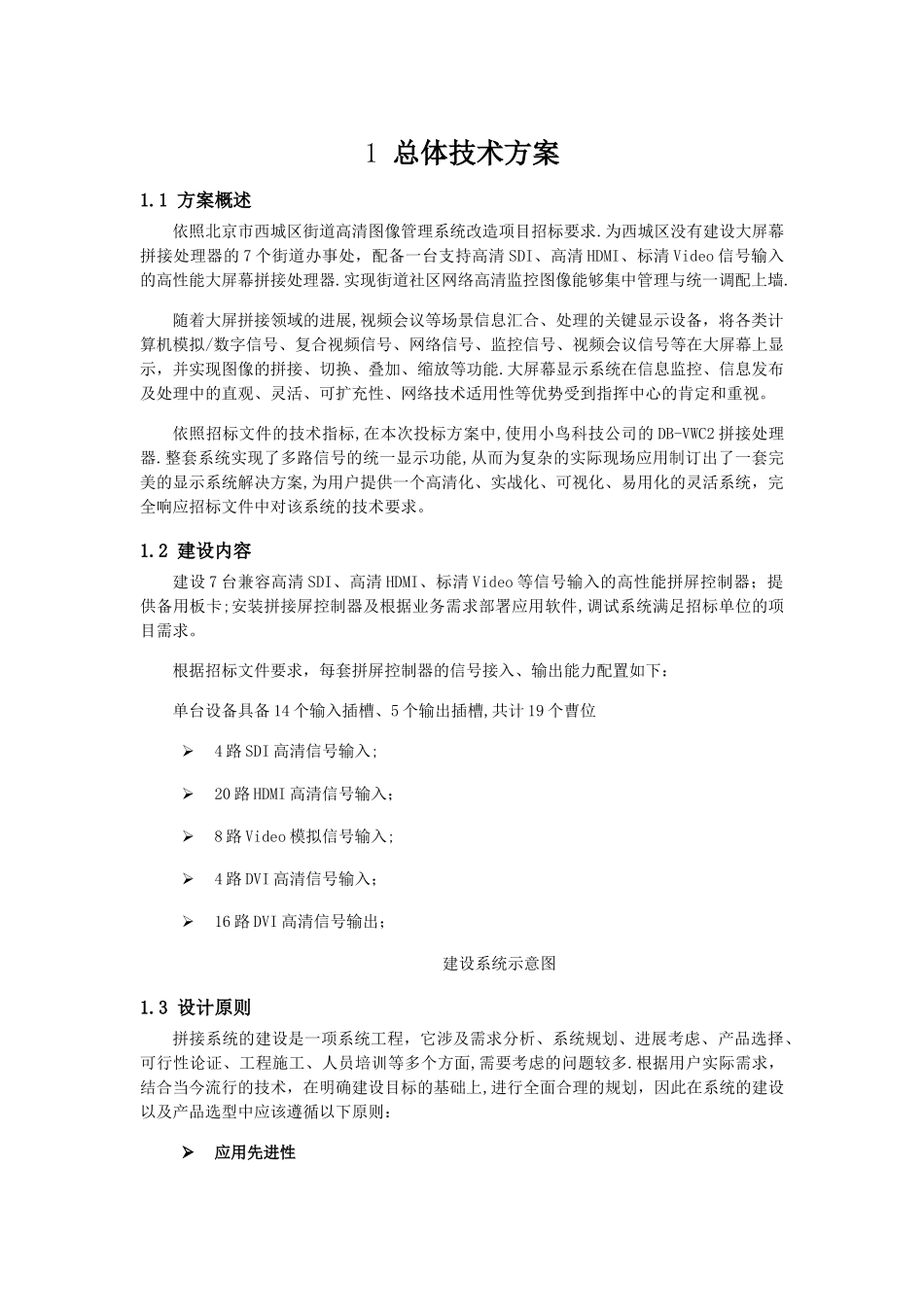

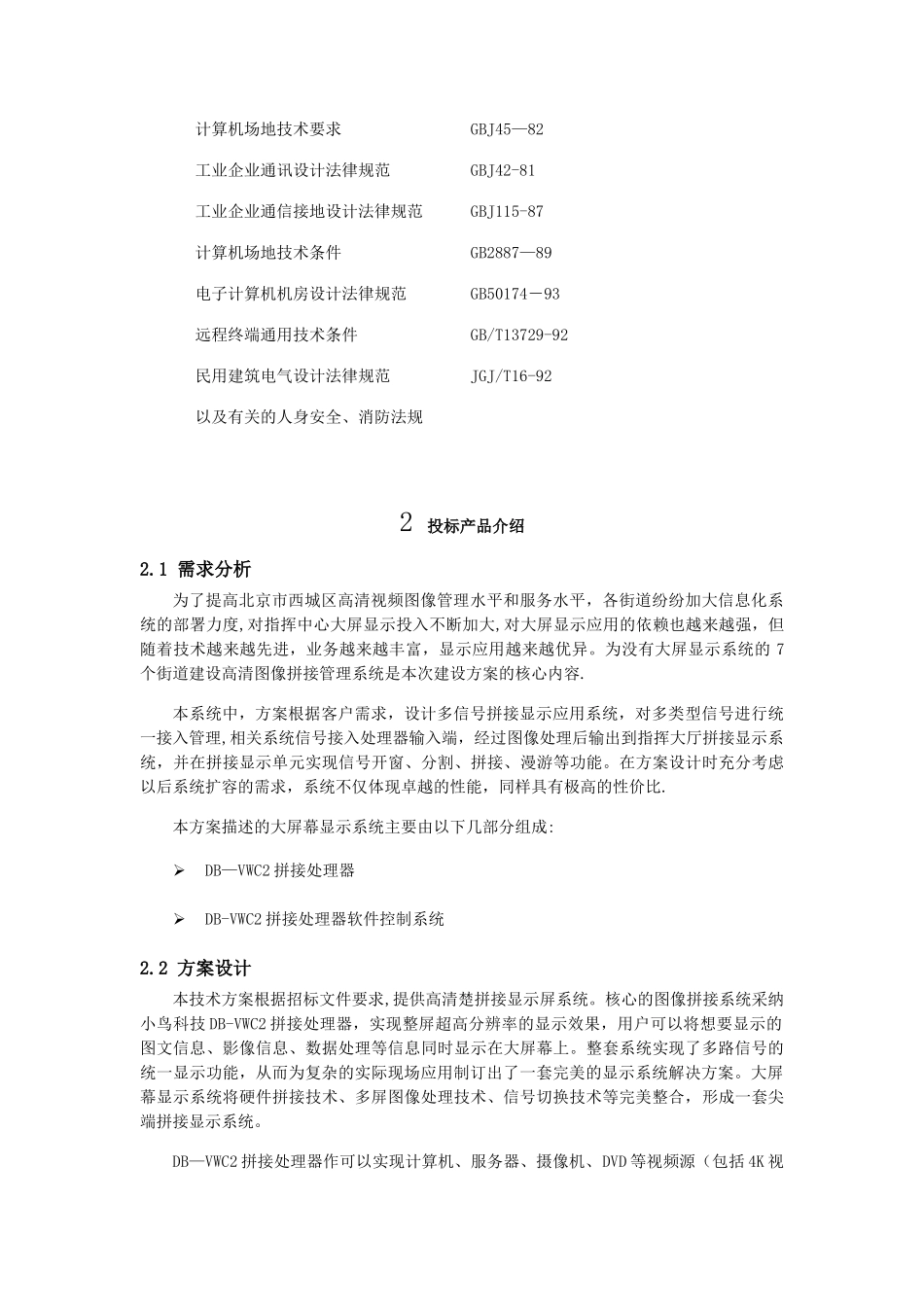

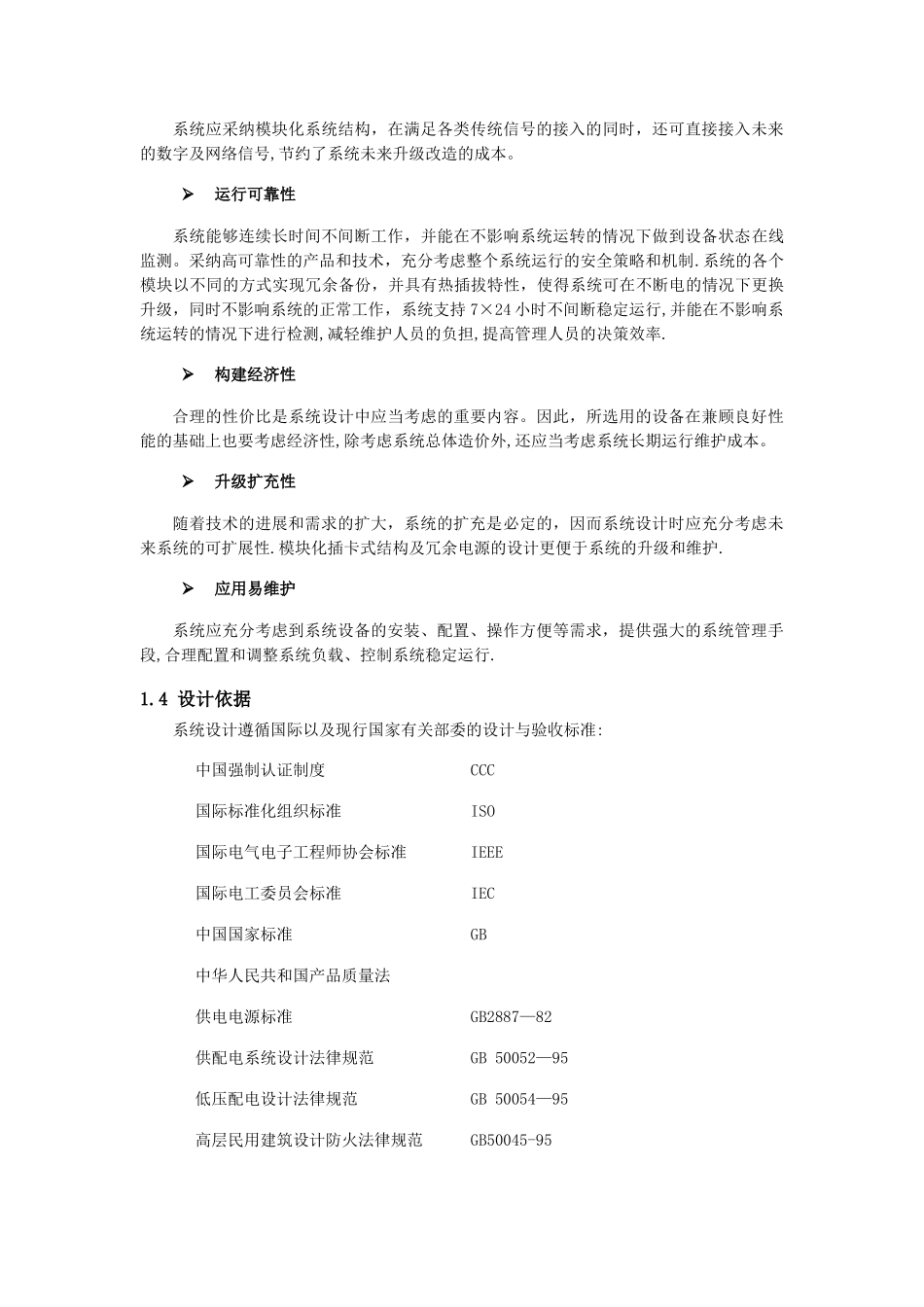

1 总体技术方案1.1 方案概述依照北京市西城区街道高清图像管理系统改造项目招标要求.为西城区没有建设大屏幕拼接处理器的 7 个街道办事处，配备一台支持高清 SDI、高清 HDMI、标清 Video 信号输入的高性能大屏幕拼接处理器.实现街道社区网络高清监控图像能够集中管理与统一调配上墙.随着大屏拼接领域的进展,视频会议等场景信息汇合、处理的关键显示设备，将各类计算机模拟/数字信号、复合视频信号、网络信号、监控信号、视频会议信号等在大屏幕上显示，并实现图像的拼接、切换、叠加、缩放等功能.大屏幕显示系统在信息监控、信息发布及处理中的直观、灵活、可扩充性、网络技术适用性等优势受到指挥中心的肯定和重视。依照招标文件的技术指标,在本次投标方案中,使用小鸟科技公司的 DB-VWC2 拼接处理器.整套系统实现了多路信号的统一显示功能,从而为复杂的实际现场应用制订出了一套完美的显示系统解决方案,为用户提供一个高清化、实战化、可视化、易用化的灵活系统，完全响应招标文件中对该系统的技术要求。1.2 建设内容建设 7 台兼容高清 SDI、高清 HDMI、标清 Video 等信号输入的高性能拼屏控制器；提供备用板卡;安装拼接屏控制器及根据业务需求部署应用软件,调试系统满足招标单位的项目需求。根据招标文件要求，每套拼屏控制器的信号接入、输出能力配置如下：单台设备具备 14 个输入插槽、5 个输出插槽,共计 19 个曹位4 路 SDI 高清信号输入;20 路 HDMI 高清信号输入；8 路 Video 模拟信号输入; 4 路 DVI 高清信号输入；16 路 DVI 高清信号输出；建设系统示意图1.3 设计原则拼接系统的建设是一项系统工程，它涉及需求分析、系统规划、进展考虑、产品选择、可行性论证、工程施工、人员培训等多个方面,需要考虑的问题较多.根据用户实际需求，结合当今流行的技术，在明确建设目标的基础上,进行全面合理的规划，因此在系统的建设以及产品选型中应该遵循以下原则：应用先进性系统应采纳模块化系统结构，在满足各类传统信号的接入的同时，还可直接接入未来的数字及网络信号,节约了系统未来升级改造的成本。运行可靠性系统能够连续长时间不间断工作，并能在不影响系统运转的情况下做到设备状态在线监测。采纳高可靠性的产品和技术，充分考虑整个系统运行的安全策略和机制.系统的各个模块以不同的方式实现冗余备份，并具有热插拔特性，使得系统可在不断电的情况下更换升级，同时不影响系统的正常工...
