大屏方案概述

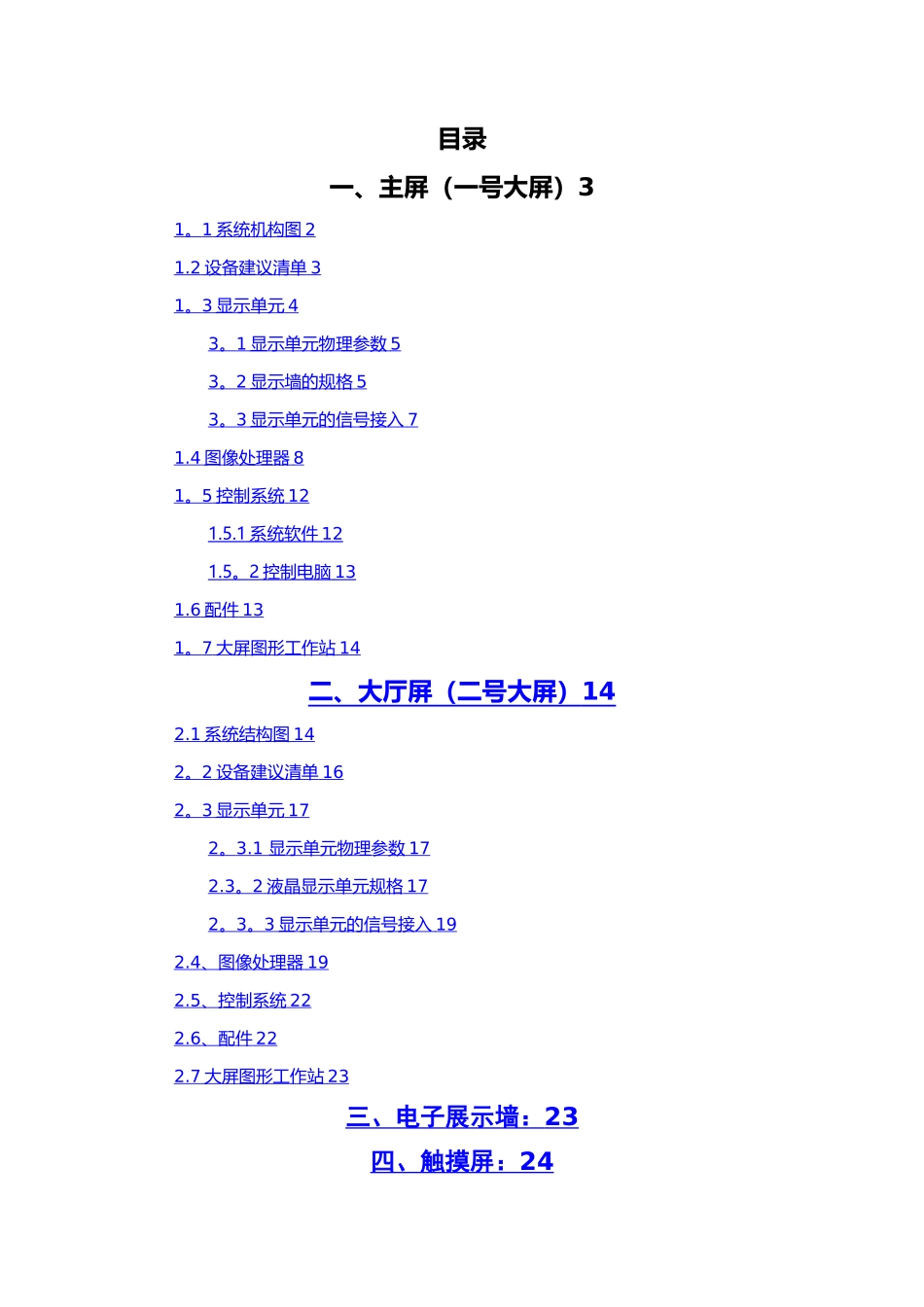

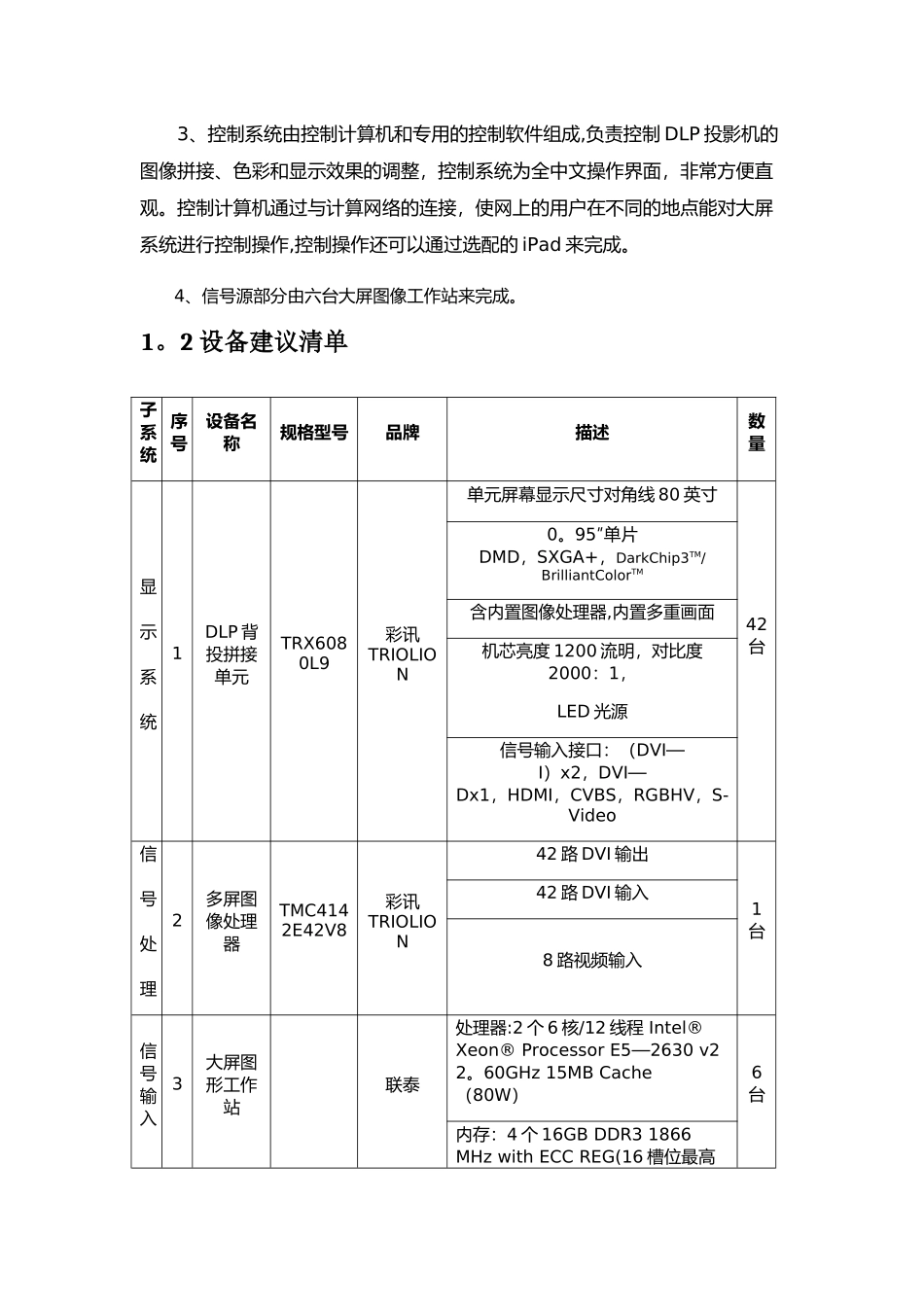

目录一、主屏（一号大屏）31 。 1 系统机构图 2 1.2 设备建议清单 3 1 。 3 显示单元 4 3 。 1 显示单元物理参数 5 3 。 2 显示墙的规格 5 3 。 3 显示单元的信号接入 7 1.4 图像处理器 8 1 。 5 控制系统 12 1.5.1 系统软件 12 1.5 。 2 控制电脑 13 1.6 配件 13 1 。 7 大屏图形工作站 14 二、大厅屏（二号大屏） 14 2.1 系统结构图 14 2 。 2 设备建议清单 16 2 。 3 显示单元 17 2 。 3.1 显示单元物理参数 17 2.3 。 2 液晶显示单元规格 17 2 。 3 。 3 显示单元的信号接入 19 2.4 、图像处理器 19 2.5 、控制系统 22 2.6 、配件 22 2.7 大屏图形工作站 23 三、电子展示墙： 23 四、触摸屏： 24 五、自助查询机： 26 一、主屏（一号大屏）主屏的结构按 3x14 结构进行配置，大屏的尺寸为 80 寸 DLP 屏,如实际情况需要变动可在此基础上进行改动。1。1 系统机构图完整的 DLP 大屏幕系统可以由四个子系统组成:信号源、信号处理、显示系统和控制系统（如下图一）。最基本的大屏幕显系统必须包含显示系统和信号源。而信号处理、控制系统则可以根据信号源的数量和系统所需的功能综合考虑进行配置。 图一：大屏幕系统的组成部分 图二：3x14 DLP 大屏幕系统的设备拓扑图本方案书的系统由一套 3x14 80”DLP 大屏幕显示显示墙和图像处理器所组成。DLP 大屏幕系统如图二所示，整个大屏幕显示系统可以分为四个部分：1、显示系统 3x14 DLP 大屏幕。整套组合显示屏由模块化、标准化、一体化的投影箱体叠加组成。每个封闭式投影箱体均包括 DLP 投影机和专业背投影屏幕，投影机和屏幕以背投方式显示图像.2、信号处理部分主要是指图像处理器。图像处理器输入计算机网络信号、计算机 VGA 信号以及视频信号，通过图像处理和合成，将计算机网络图形和计算机 VGA 信号、视频信号混合、叠加，以合适的图像大小、分辨率显示在大屏幕上，满足大屏放大显示、混合显示的需要。大屏幕图像处理器上配置了 42路 DVI 信号输入、8 视频信号输入接口,输入的各种信号可以同时显示，在大屏幕上任意位置和大小以窗口的方式显示.在网络上的计算机的桌面图像可以通过远程显示的方式在大屏幕窗口显示,高分辨率的网络图像也能以窗口的方式在大屏幕上显示,并以大屏幕的真实分辨率显示,小屏幕上无法显示的图像得到充分展示.3、控制系统由控制计算...
