大桥塔吊电梯施工专项方案

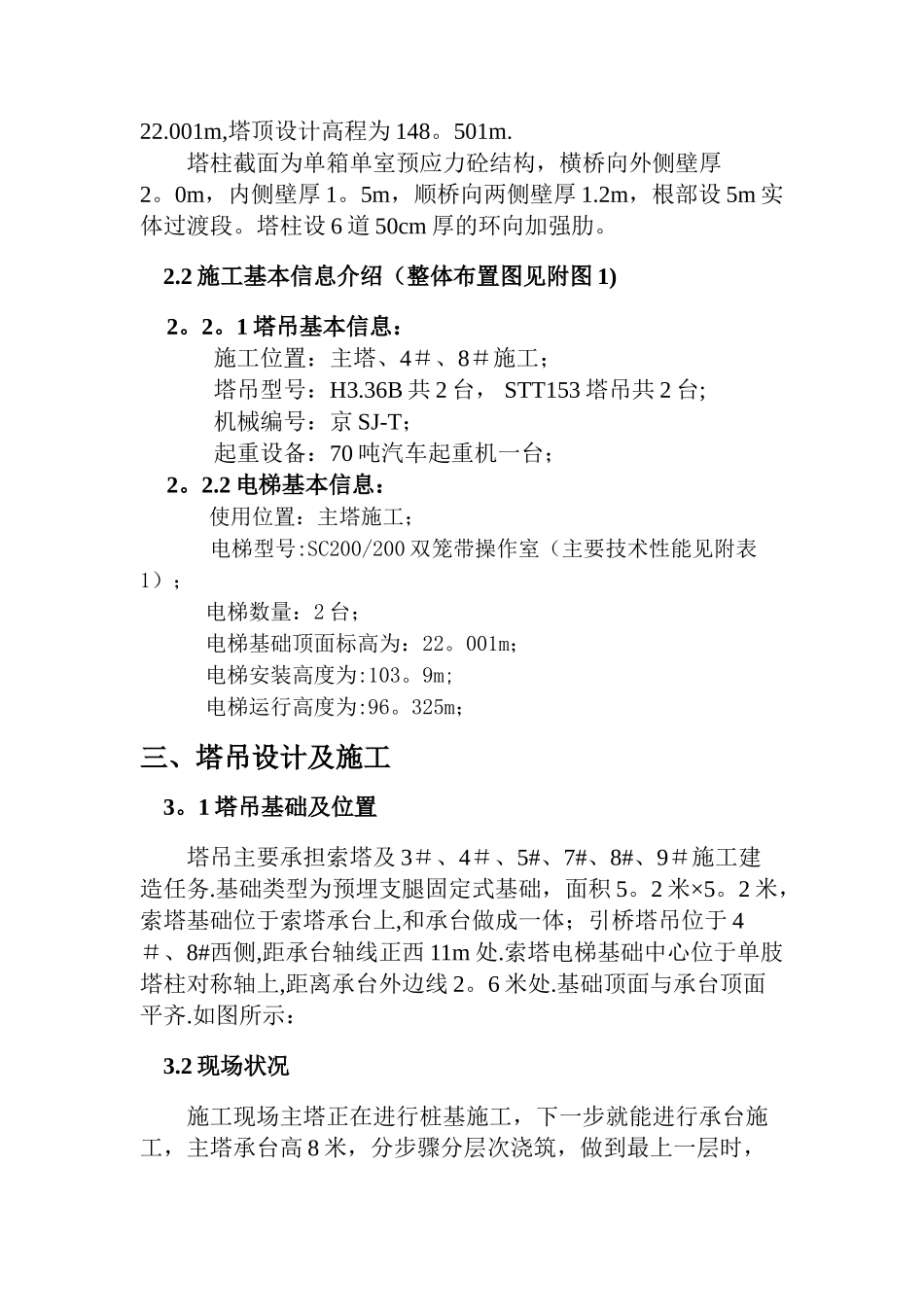

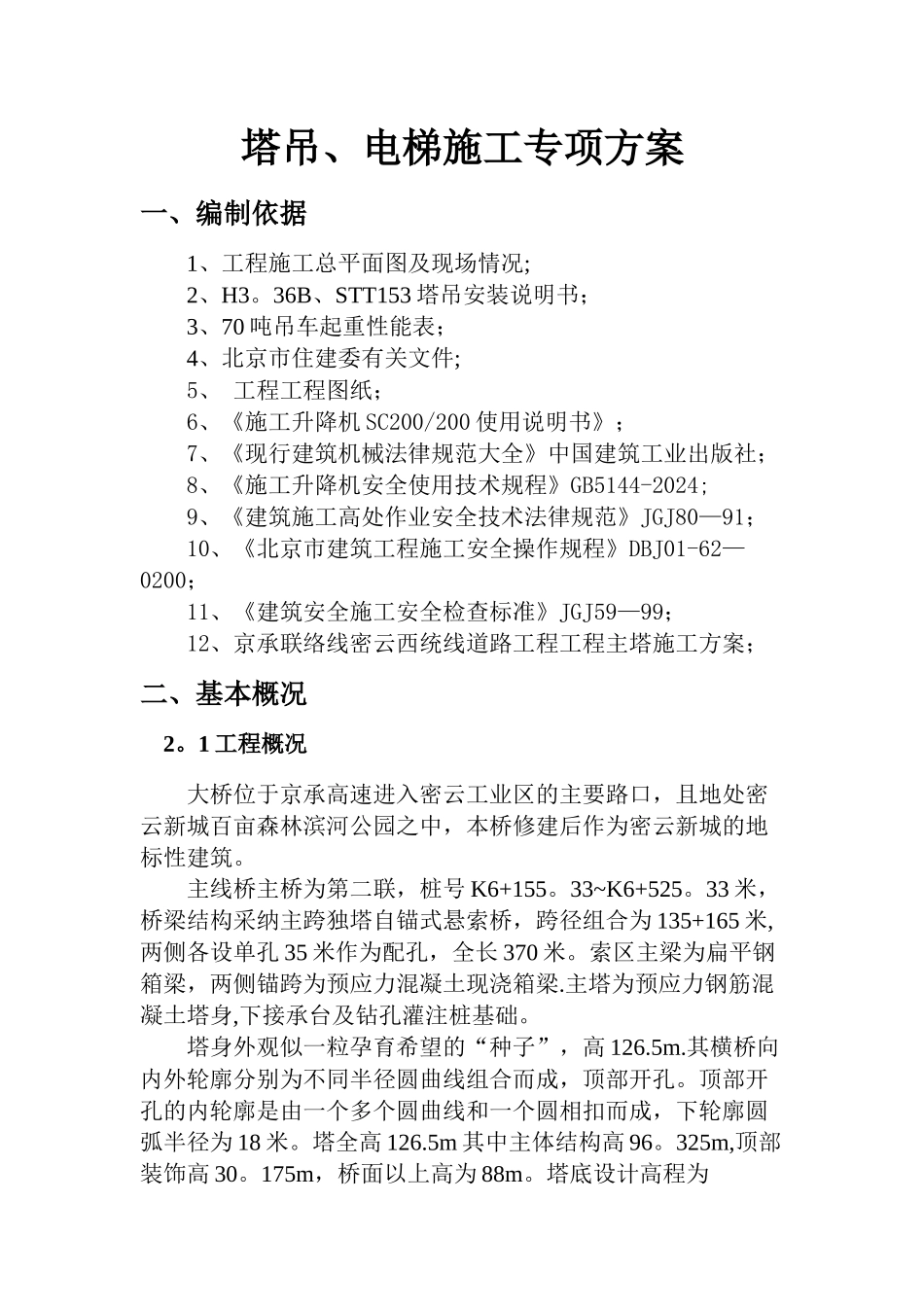

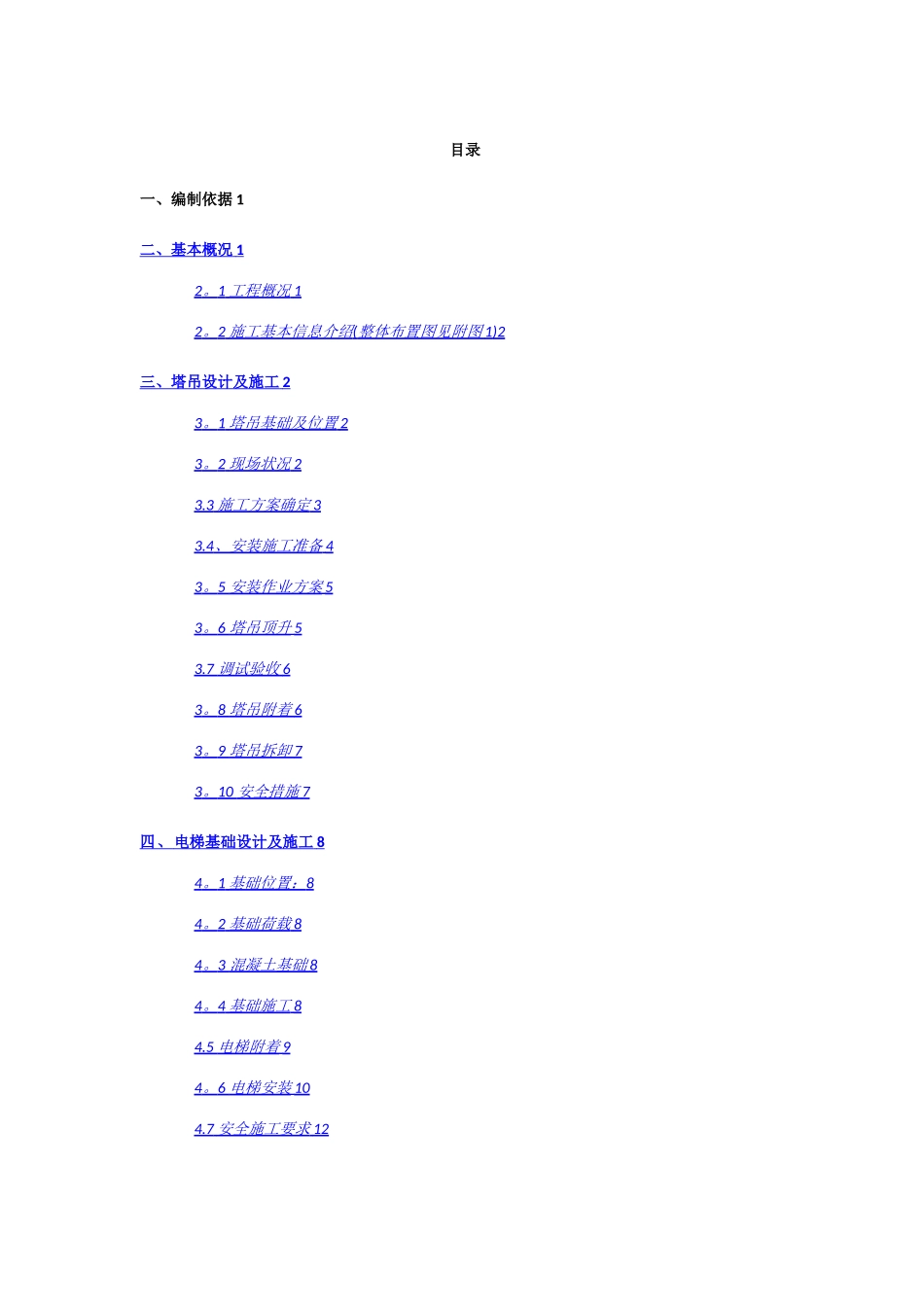

目录一、编制依据 1二、基本概况 1 2 。 1 工程概况 1 2 。 2 施工基本信息介绍 ( 整体布置图见附图 1 ) 2 三、塔吊设计及施工 2 3 。 1 塔吊基础及位置 2 3 。 2 现场状况 2 3.3 施工方案确定 3 3.4 、安装施工准备 4 3 。 5 安装作业方案 5 3 。 6 塔吊顶升 5 3.7 调试验收 6 3 。 8 塔吊附着 6 3 。 9 塔吊拆卸 7 3 。 10 安全措施 7 四、 电梯基础设计及施工 8 4 。 1 基础位置： 8 4 。 2 基础荷载 8 4 。 3 混凝土基础 8 4 。 4 基础施工 8 4.5 电梯附着 9 4 。 6 电梯安装 10 4.7 安全施工要求 12 塔吊、电梯施工专项方案一、编制依据1、工程施工总平面图及现场情况;2、H3。36B、STT153 塔吊安装说明书；3、70 吨吊车起重性能表；4、北京市住建委有关文件;5、 工程工程图纸；6、《施工升降机 SC200/200 使用说明书》；7、《现行建筑机械法律规范大全》中国建筑工业出版社；8、《施工升降机安全使用技术规程》GB5144-2024;9、《建筑施工高处作业安全技术法律规范》JGJ80—91；10、《北京市建筑工程施工安全操作规程》DBJ01-62—0200；11、《建筑安全施工安全检查标准》JGJ59—99；12、京承联络线密云西统线道路工程工程主塔施工方案；二、基本概况2。1 工程概况大桥位于京承高速进入密云工业区的主要路口，且地处密云新城百亩森林滨河公园之中，本桥修建后作为密云新城的地标性建筑。主线桥主桥为第二联，桩号 K6+155。33~K6+525。33 米，桥梁结构采纳主跨独塔自锚式悬索桥，跨径组合为 135+165 米,两侧各设单孔 35 米作为配孔，全长 370 米。索区主梁为扁平钢箱梁，两侧锚跨为预应力混凝土现浇箱梁.主塔为预应力钢筋混凝土塔身,下接承台及钻孔灌注桩基础。塔身外观似一粒孕育希望的“种子”，高 126.5m.其横桥向内外轮廓分别为不同半径圆曲线组合而成，顶部开孔。顶部开孔的内轮廓是由一个多个圆曲线和一个圆相扣而成，下轮廓圆弧半径为 18 米。塔全高 126.5m 其中主体结构高 96。325m,顶部装饰高 30。175m，桥面以上高为 88m。塔底设计高程为22.001m,塔顶设计高程为 148。501m.塔柱截面为单箱单室预应力砼结构，横桥向外侧壁厚2。0m，内侧壁厚 1。5m，顺桥向两侧壁厚 1.2m，根部设 5m 实体过渡段。塔柱设 6 道 50cm 厚的环向加强肋。2.2 施工基本信息介绍（整体布置图见附图 1)2。2。1 塔吊基本信息...
