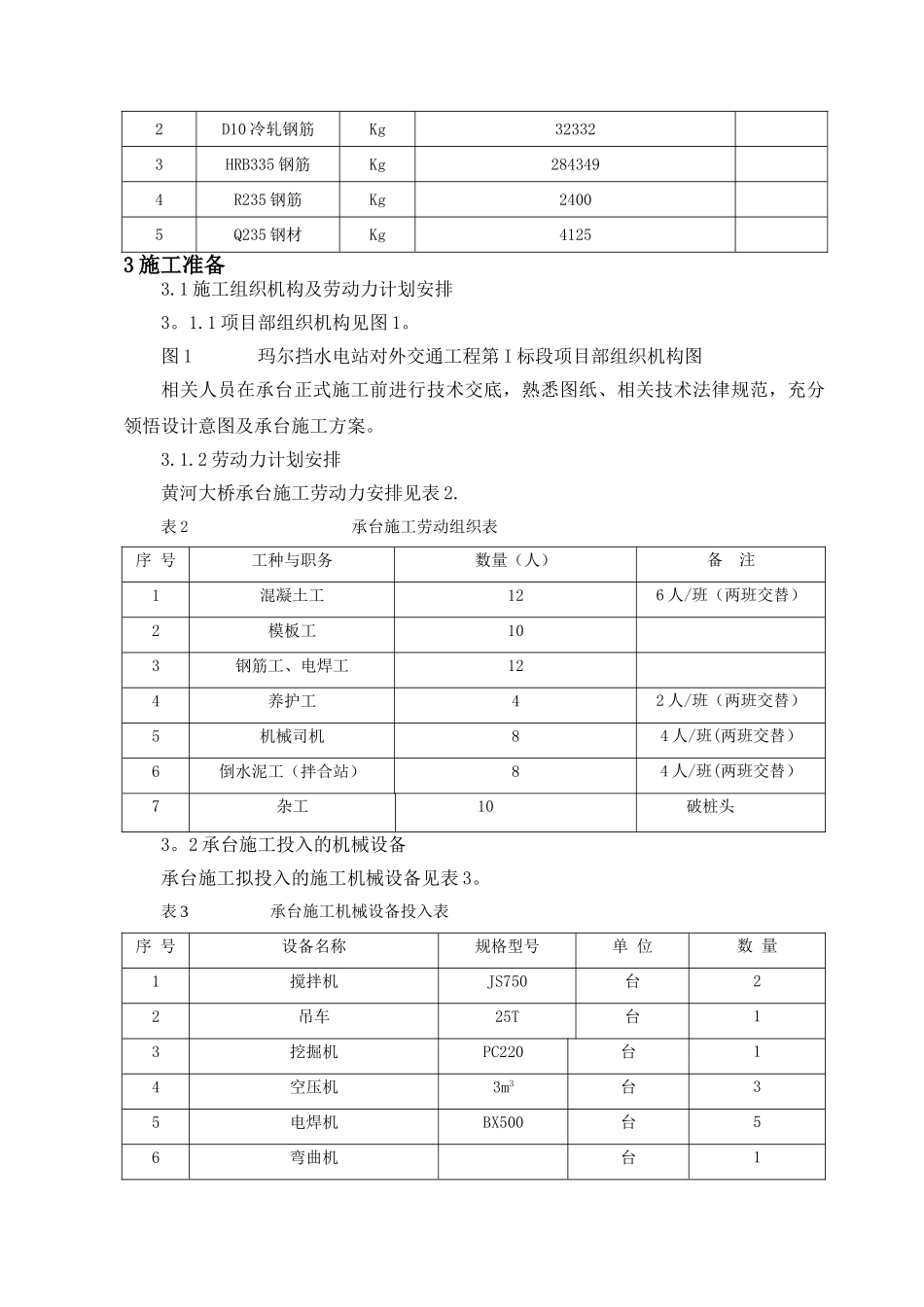

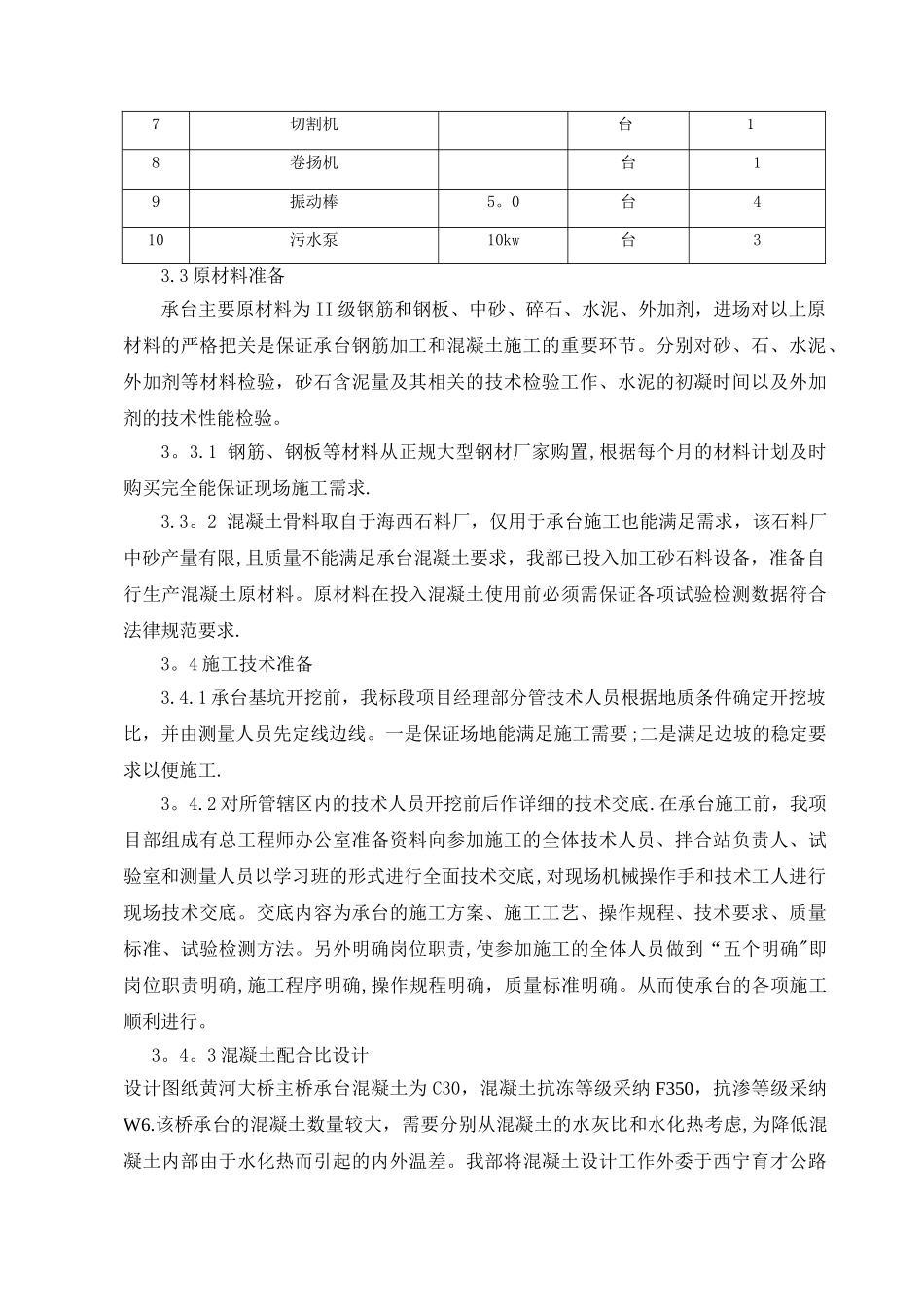

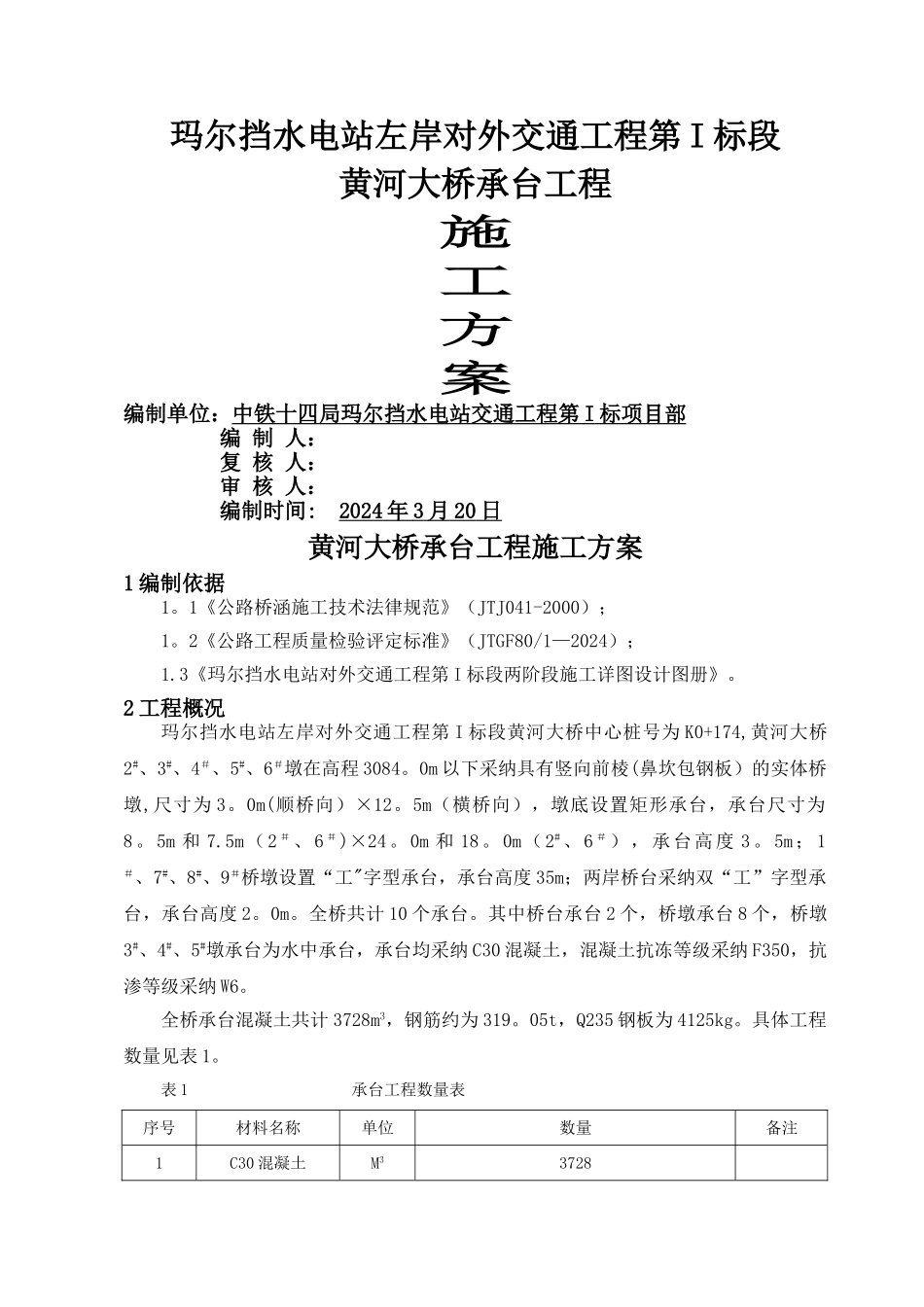

玛尔挡水电站左岸对外交通工程第 I 标段黄河大桥承台工程施工方案编制单位:中铁十四局 玛尔挡水电站交通工程第 I 标项目部 编 制 人:复 核 人:审 核 人:编制时间: 2024 年 3 月 20 日 黄河大桥承台工程施工方案1 编制依据1。1《公路桥涵施工技术法律规范》(JTJ041-2000);1。2《公路工程质量检验评定标准》(JTGF80/1—2024);1.3《玛尔挡水电站对外交通工程第 I 标段两阶段施工详图设计图册》。2 工程概况玛尔挡水电站左岸对外交通工程第 I 标段黄河大桥中心桩号为 K0+174,黄河大桥2#、3#、4#、5#、6#墩在高程 3084。0m 以下采纳具有竖向前棱(鼻坎包钢板)的实体桥墩,尺寸为 3。0m(顺桥向)×12。5m(横桥向),墩底设置矩形承台,承台尺寸为8。5m 和 7.5m(2 #、6 #)×24。0m 和 18。0m(2#、6 #),承台高度 3。5m;1#、7#、8#、9#桥墩设置“工"字型承台,承台高度 35m;两岸桥台采纳双“工”字型承台,承台高度 2。0m。全桥共计 10 个承台。其中桥台承台 2 个,桥墩承台 8 个,桥墩3#、4#、5#墩承台为水中承台,承台均采纳 C30 混凝土,混凝土抗冻等级采纳 F350,抗渗等级采纳 W6。全桥承台混凝土共计 3728m3,钢筋约为 319。05t,Q235 钢板为 4125kg。具体工程数量见表 1。表 1 承台工程数量表序号材料名称单位数量备注1C30 混凝土M337282D10 冷轧钢筋Kg323323HRB335 钢筋Kg2843494R235 钢筋Kg24005Q235 钢材Kg41253 施工准备3.1 施工组织机构及劳动力计划安排3。1.1 项目部组织机构见图 1。图 1 玛尔挡水电站对外交通工程第 I 标段项目部组织机构图相关人员在承台正式施工前进行技术交底,熟悉图纸、相关技术法律规范,充分领悟设计意图及承台施工方案。3.1.2 劳动力计划安排黄河大桥承台施工劳动力安排见表 2.表 2 承台施工劳动组织表序 号工种与职务数量(人)备 注1混凝土工126 人/班(两班交替)2模板工103钢筋工、电焊工124养护工42 人/班(两班交替)5机械司机84 人/班(两班交替)6倒水泥工(拌合站)84 人/班(两班交替)7杂工10破桩头3。2 承台施工投入的机械设备承台施工拟投入的施工机械设备见表 3。表 3 承台施工机械设备投入表序 号设备名称规格型号单 位数 量1搅拌机JS750台22吊车25T台13挖掘机PC220台14空压机3m3台35电焊机BX500台56弯曲机台17切割机 台18卷扬机台19振动棒5。0台410污水泵10kw台33.3 原材料准备承台主...
