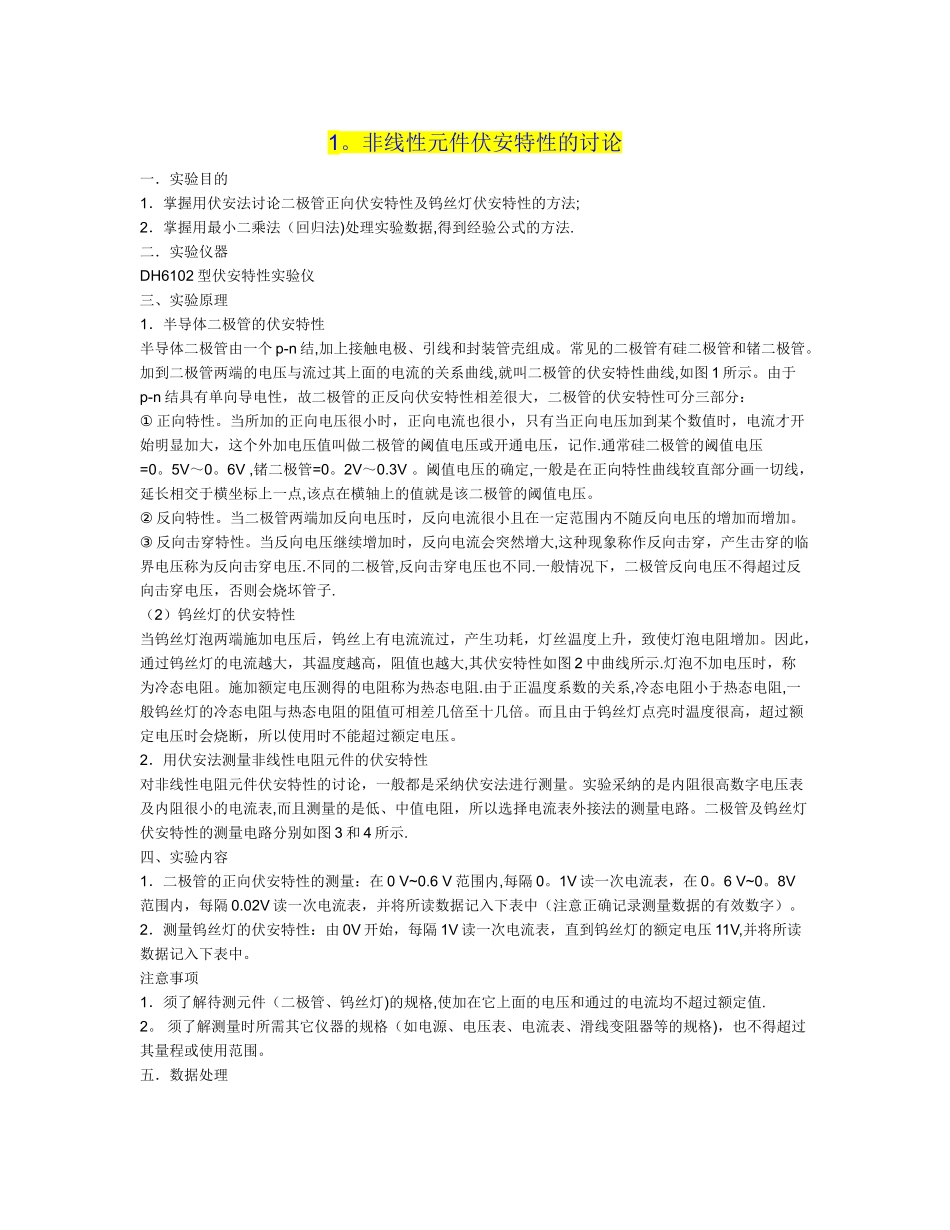

1。非线性元件伏安特性的讨论一．实验目的1．掌握用伏安法讨论二极管正向伏安特性及钨丝灯伏安特性的方法;2．掌握用最小二乘法（回归法)处理实验数据,得到经验公式的方法.二．实验仪器DH6102 型伏安特性实验仪三、实验原理1．半导体二极管的伏安特性半导体二极管由一个 p-n 结,加上接触电极、引线和封装管壳组成。常见的二极管有硅二极管和锗二极管。加到二极管两端的电压与流过其上面的电流的关系曲线,就叫二极管的伏安特性曲线,如图 1 所示。由于p-n 结具有单向导电性，故二极管的正反向伏安特性相差很大，二极管的伏安特性可分三部分： ① 正向特性。当所加的正向电压很小时，正向电流也很小，只有当正向电压加到某个数值时，电流才开始明显加大，这个外加电压值叫做二极管的阈值电压或开通电压，记作.通常硅二极管的阈值电压 =0。5V～0。6V ,锗二极管=0。2V～0.3V 。阈值电压的确定,一般是在正向特性曲线较直部分画一切线，延长相交于横坐标上一点,该点在横轴上的值就是该二极管的阈值电压。② 反向特性。当二极管两端加反向电压时，反向电流很小且在一定范围内不随反向电压的增加而增加。③ 反向击穿特性。当反向电压继续增加时，反向电流会突然增大,这种现象称作反向击穿，产生击穿的临界电压称为反向击穿电压.不同的二极管,反向击穿电压也不同.一般情况下，二极管反向电压不得超过反向击穿电压，否则会烧坏管子.（2）钨丝灯的伏安特性当钨丝灯泡两端施加电压后，钨丝上有电流流过，产生功耗，灯丝温度上升，致使灯泡电阻增加。因此，通过钨丝灯的电流越大，其温度越高，阻值也越大,其伏安特性如图 2 中曲线所示.灯泡不加电压时，称为冷态电阻。施加额定电压测得的电阻称为热态电阻.由于正温度系数的关系,冷态电阻小于热态电阻,一般钨丝灯的冷态电阻与热态电阻的阻值可相差几倍至十几倍。而且由于钨丝灯点亮时温度很高，超过额定电压时会烧断，所以使用时不能超过额定电压。2．用伏安法测量非线性电阻元件的伏安特性对非线性电阻元件伏安特性的讨论，一般都是采纳伏安法进行测量。实验采纳的是内阻很高数字电压表及内阻很小的电流表,而且测量的是低、中值电阻，所以选择电流表外接法的测量电路。二极管及钨丝灯伏安特性的测量电路分别如图 3 和 4 所示.四、实验内容1．二极管的正向伏安特性的测量：在 0 V~0.6 V 范围内,每隔 0。1V 读一次电流表，在 0。6 V~0。8V范围内，每隔 0.02V 读一次电流表，并将所读数...
