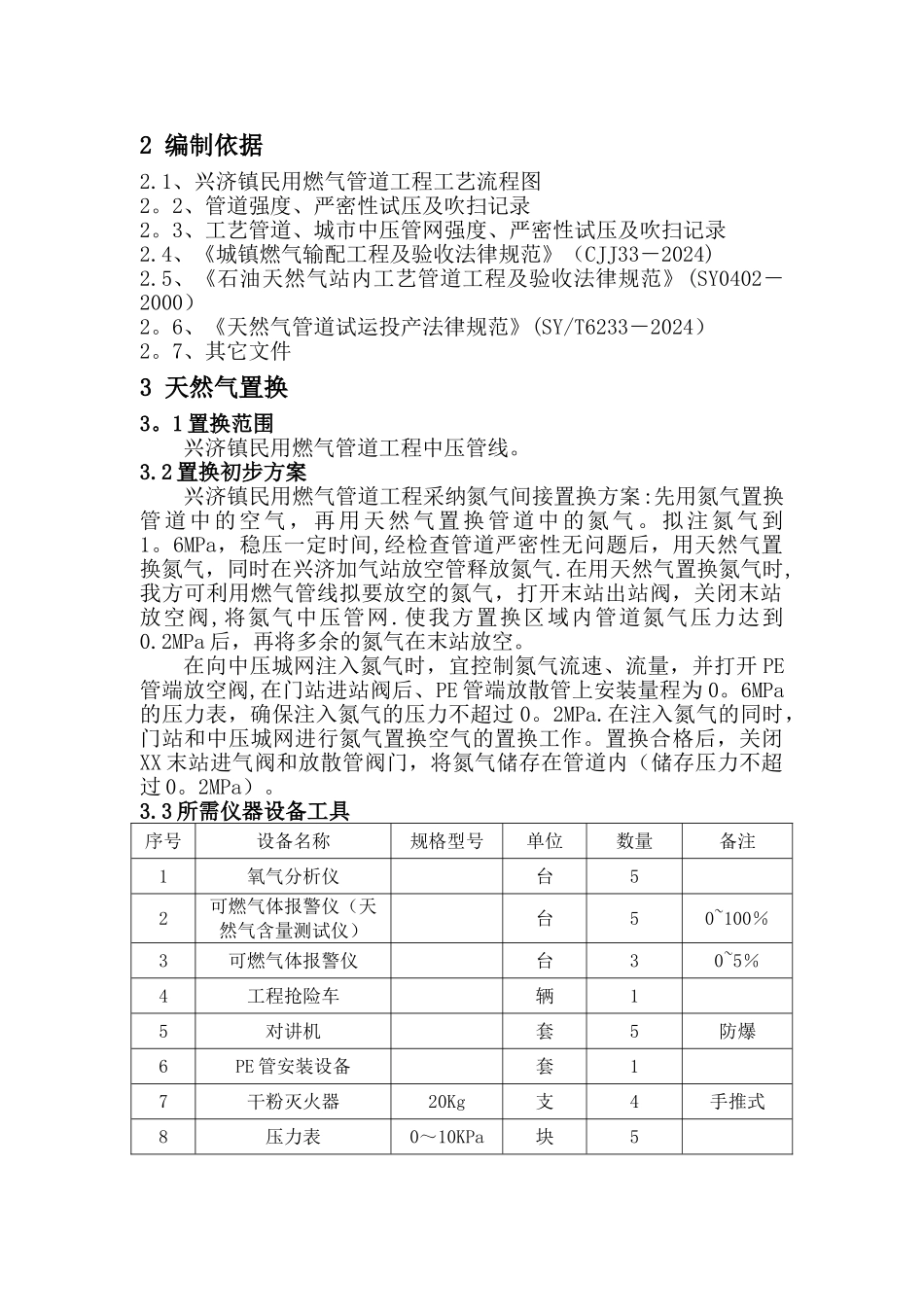

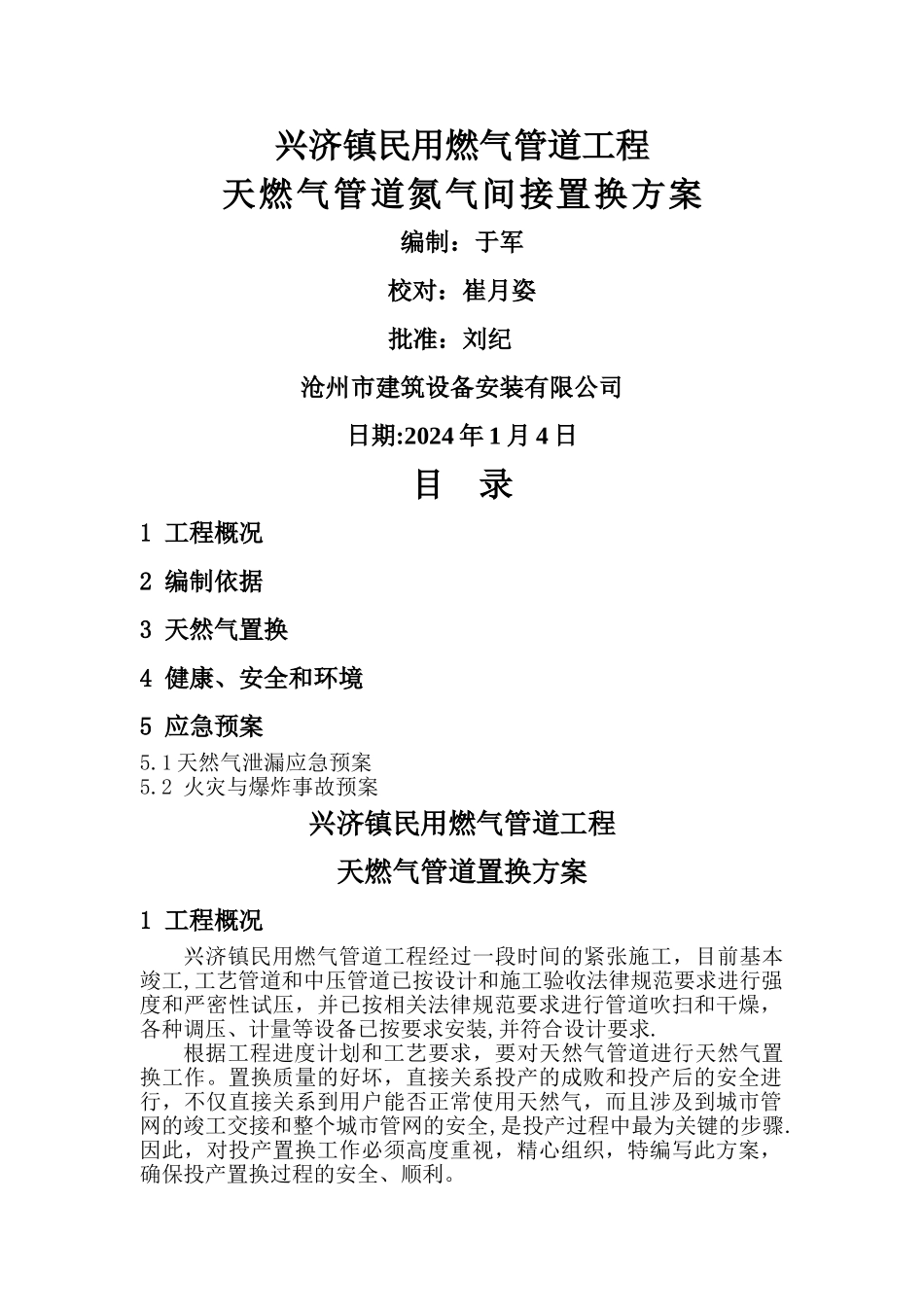

兴济镇民用燃气管道工程天燃气管道氮气间接置换方案编制：于军校对：崔月姿批准：刘纪沧州市建筑设备安装有限公司日期:2024 年 1 月 4 日目 录1 工程概况2 编制依据3 天然气置换4 健康、安全和环境5 应急预案5.1 天然气泄漏应急预案5.2 火灾与爆炸事故预案兴济镇民用燃气管道工程天燃气管道置换方案1 工程概况兴济镇民用燃气管道工程经过一段时间的紧张施工，目前基本竣工,工艺管道和中压管道已按设计和施工验收法律规范要求进行强度和严密性试压，并已按相关法律规范要求进行管道吹扫和干燥，各种调压、计量等设备已按要求安装,并符合设计要求.根据工程进度计划和工艺要求，要对天然气管道进行天然气置换工作。置换质量的好坏，直接关系投产的成败和投产后的安全进行，不仅直接关系到用户能否正常使用天然气，而且涉及到城市管网的竣工交接和整个城市管网的安全,是投产过程中最为关键的步骤.因此，对投产置换工作必须高度重视，精心组织，特编写此方案，确保投产置换过程的安全、顺利。2 编制依据2.1、兴济镇民用燃气管道工程工艺流程图2。2、管道强度、严密性试压及吹扫记录2。3、工艺管道、城市中压管网强度、严密性试压及吹扫记录2.4、《城镇燃气输配工程及验收法律规范》（CJJ33－2024)2.5、《石油天然气站内工艺管道工程及验收法律规范》(SY0402－2000）2。6、《天然气管道试运投产法律规范》(SY/T6233－2024）2。7、其它文件3 天然气置换3。1 置换范围兴济镇民用燃气管道工程中压管线。3.2 置换初步方案兴济镇民用燃气管道工程采纳氮气间接置换方案:先用氮气置换管道中的空气，再用天然气置换管道中的氮气。拟注氮气到1。6MPa，稳压一定时间,经检查管道严密性无问题后，用天然气置换氮气，同时在兴济加气站放空管释放氮气.在用天然气置换氮气时,我方可利用燃气管线拟要放空的氮气，打开末站出站阀，关闭末站放空阀,将氮气中压管网.使我方置换区域内管道氮气压力达到0.2MPa 后，再将多余的氮气在末站放空。在向中压城网注入氮气时，宜控制氮气流速、流量，并打开 PE管端放空阀,在门站进站阀后、PE 管端放散管上安装量程为 0。6MPa的压力表，确保注入氮气的压力不超过 0。2MPa.在注入氮气的同时，门站和中压城网进行氮气置换空气的置换工作。置换合格后，关闭XX 末站进气阀和放散管阀门，将氮气储存在管道内（储存压力不超过 0。2MPa）。3.3 所需仪器设备工具序号设备名称规格型号单位数量备注1氧气分析仪台52可燃...
