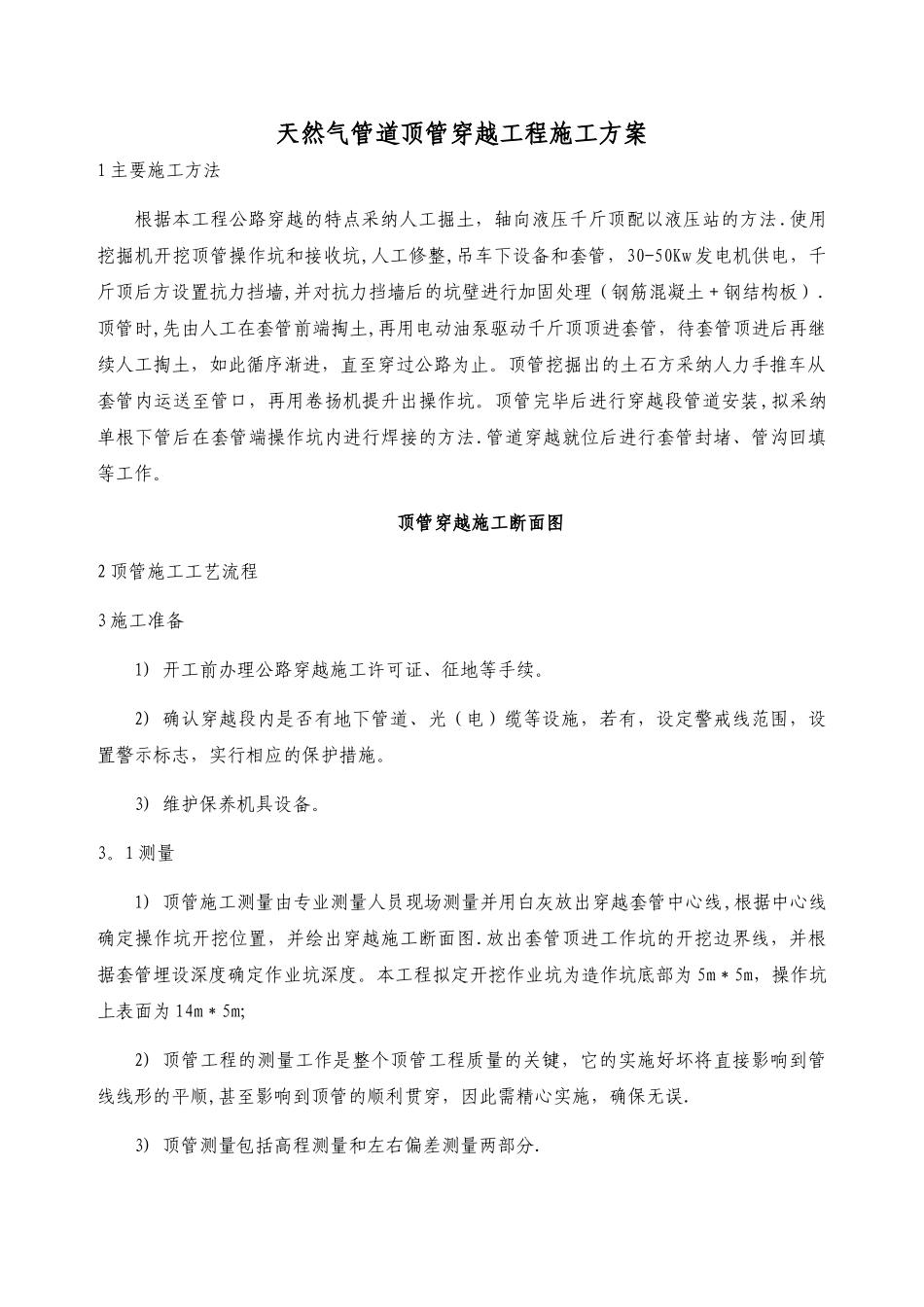

天然气管道顶管穿越工程施工方案

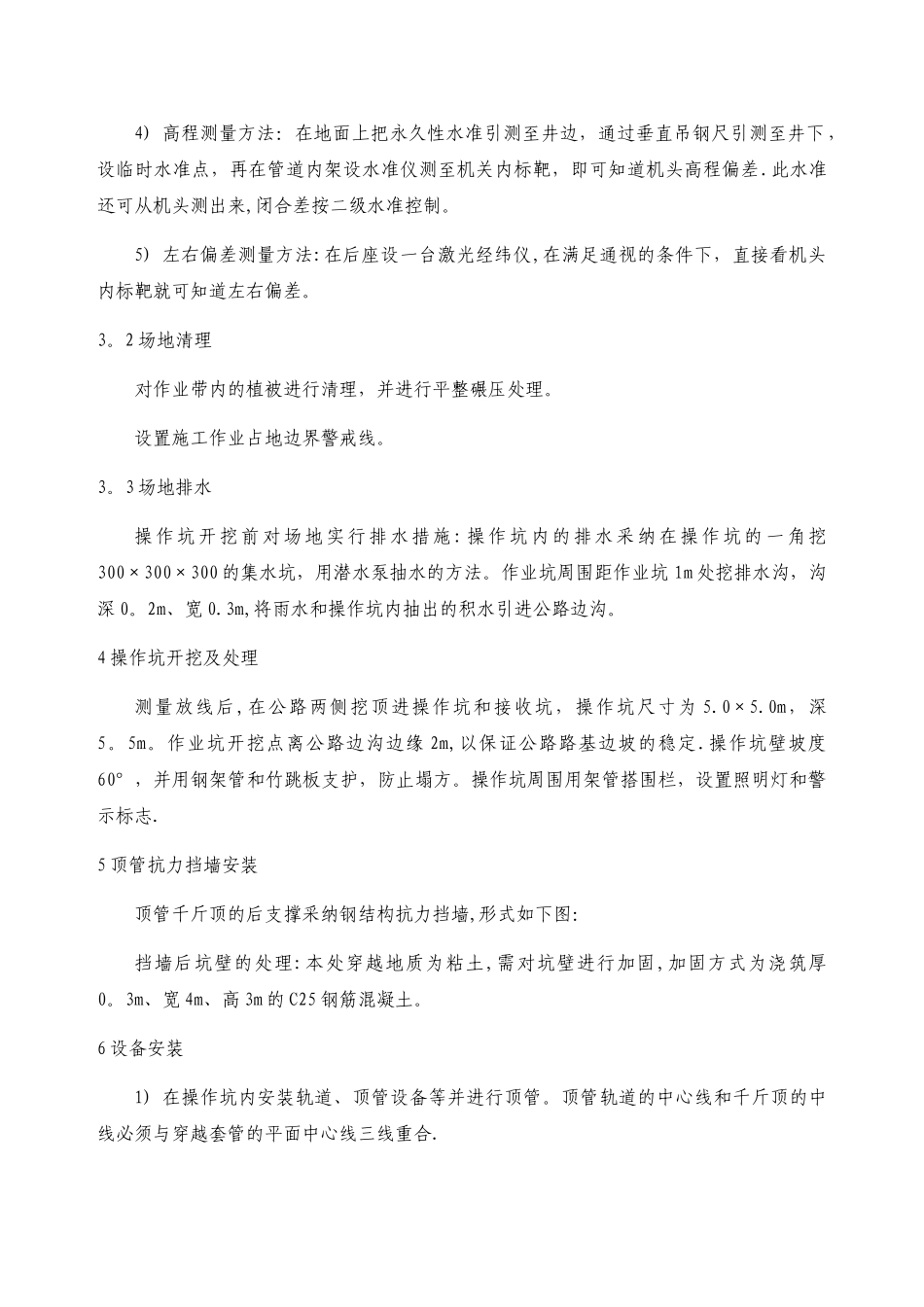

天然气管道顶管穿越工程施工方案1 主要施工方法根据本工程公路穿越的特点采纳人工掘土，轴向液压千斤顶配以液压站的方法.使用挖掘机开挖顶管操作坑和接收坑,人工修整,吊车下设备和套管，30-50Kw 发电机供电，千斤顶后方设置抗力挡墙,并对抗力挡墙后的坑壁进行加固处理（钢筋混凝土＋钢结构板）.顶管时,先由人工在套管前端掏土,再用电动油泵驱动千斤顶顶进套管，待套管顶进后再继续人工掏土，如此循序渐进，直至穿过公路为止。顶管挖掘出的土石方采纳人力手推车从套管内运送至管口，再用卷扬机提升出操作坑。顶管完毕后进行穿越段管道安装,拟采纳单根下管后在套管端操作坑内进行焊接的方法.管道穿越就位后进行套管封堵、管沟回填等工作。顶管穿越施工断面图2 顶管施工工艺流程3 施工准备1) 开工前办理公路穿越施工许可证、征地等手续。2) 确认穿越段内是否有地下管道、光（电）缆等设施，若有，设定警戒线范围，设置警示标志，实行相应的保护措施。3) 维护保养机具设备。3。1 测量1) 顶管施工测量由专业测量人员现场测量并用白灰放出穿越套管中心线,根据中心线确定操作坑开挖位置，并绘出穿越施工断面图.放出套管顶进工作坑的开挖边界线，并根据套管埋设深度确定作业坑深度。本工程拟定开挖作业坑为造作坑底部为 5m＊5m，操作坑上表面为 14m＊5m;2) 顶管工程的测量工作是整个顶管工程质量的关键，它的实施好坏将直接影响到管线线形的平顺,甚至影响到顶管的顺利贯穿，因此需精心实施，确保无误.3) 顶管测量包括高程测量和左右偏差测量两部分.4) 高程测量方法：在地面上把永久性水准引测至井边，通过垂直吊钢尺引测至井下，设临时水准点，再在管道内架设水准仪测至机关内标靶，即可知道机头高程偏差.此水准还可从机头测出来,闭合差按二级水准控制。5) 左右偏差测量方法:在后座设一台激光经纬仪,在满足通视的条件下，直接看机头内标靶就可知道左右偏差。3。2 场地清理对作业带内的植被进行清理，并进行平整碾压处理。设置施工作业占地边界警戒线。3。3 场地排水操作坑开挖前对场地实行 排水措施 :操作坑内的排水采纳在操作坑的 一角挖300×300×300 的集水坑，用潜水泵抽水的方法。作业坑周围距作业坑 1m 处挖排水沟，沟深 0。2m、宽 0.3m,将雨水和操作坑内抽出的积水引进公路边沟。4 操作坑开挖及处理测量放线后,在公路两侧挖顶进操作坑和接收坑，操作坑尺寸为 5.0×5.0m，深5。5m。作业坑开挖点离公路边沟边缘 2m,以保证...
