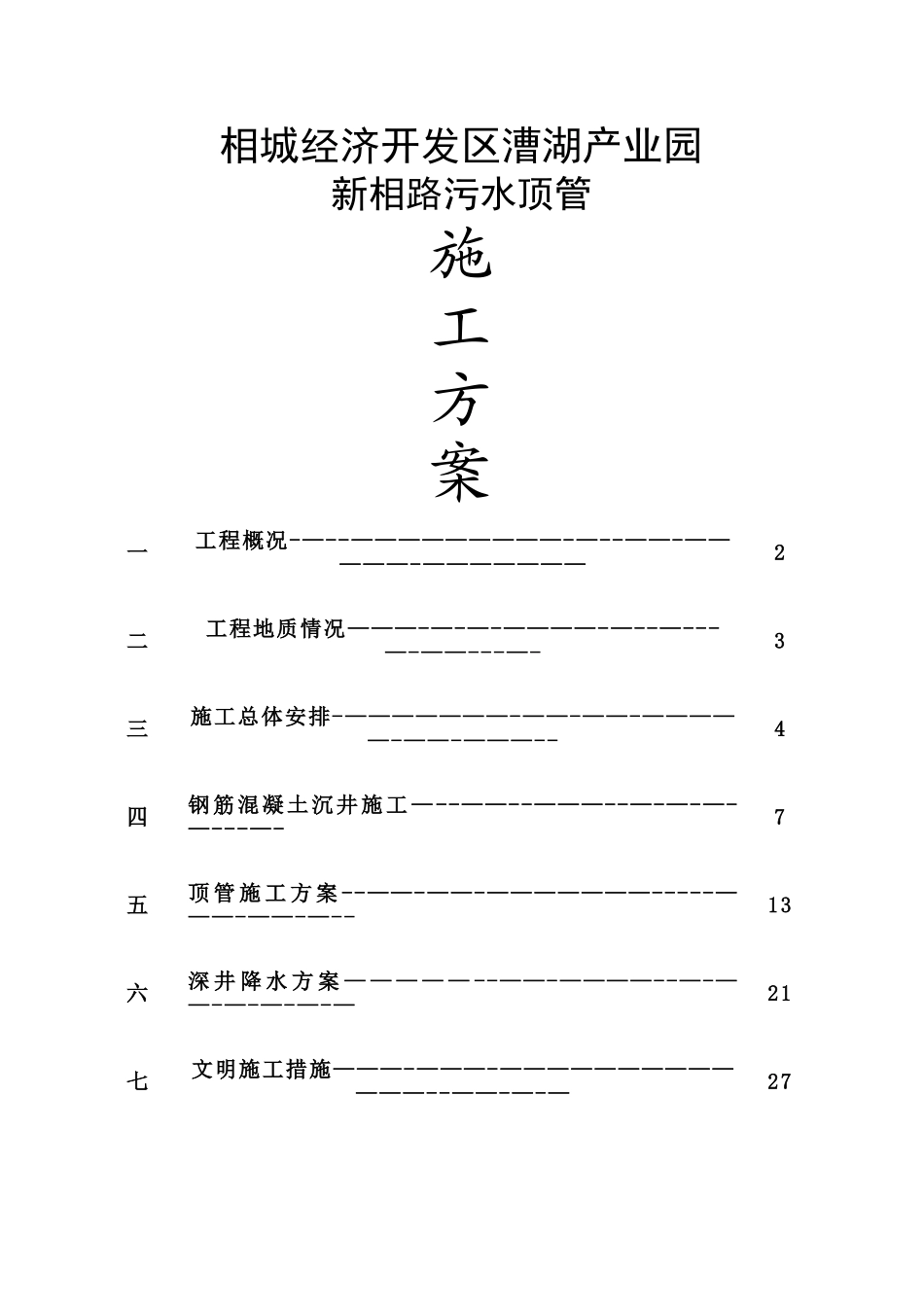

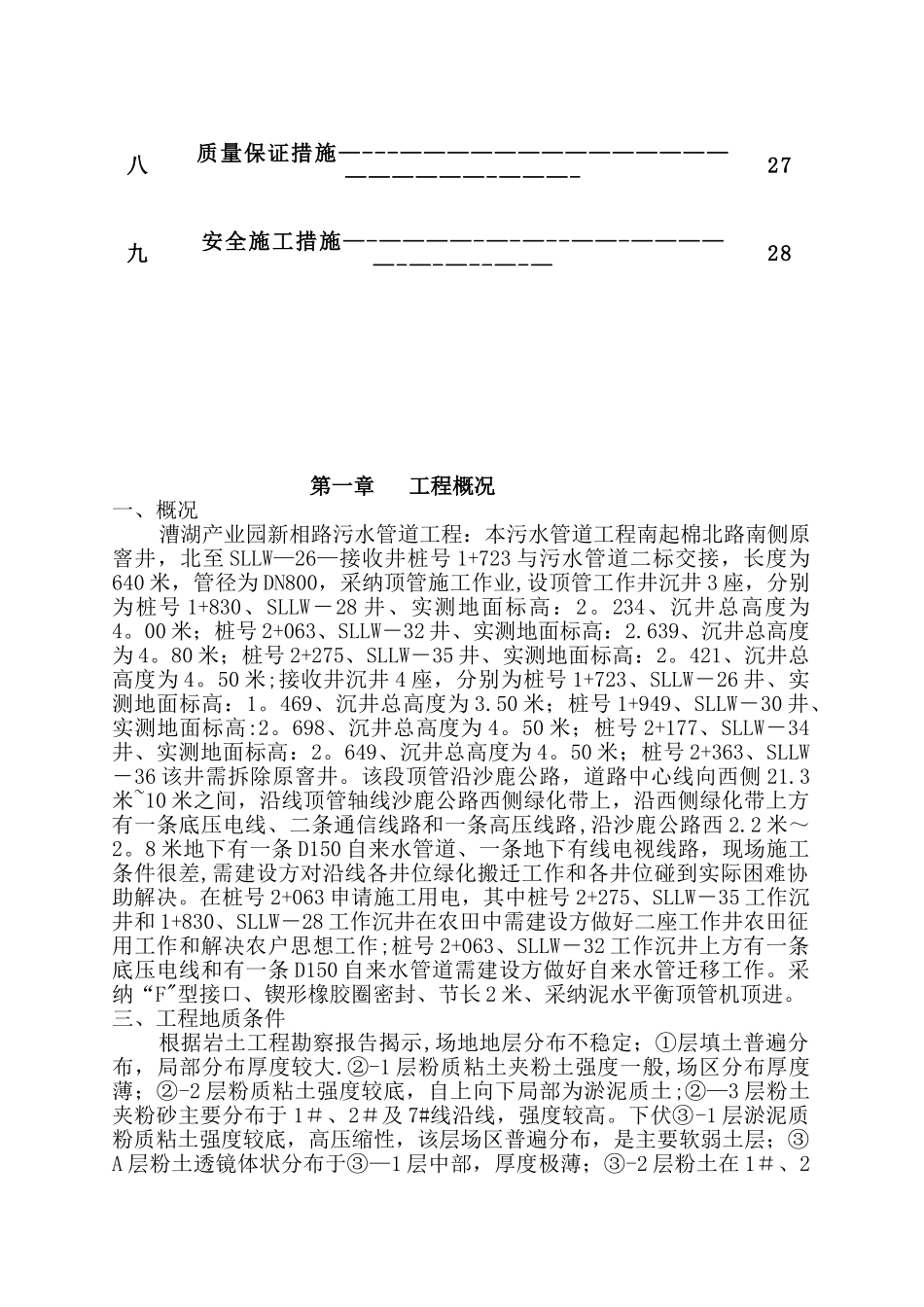

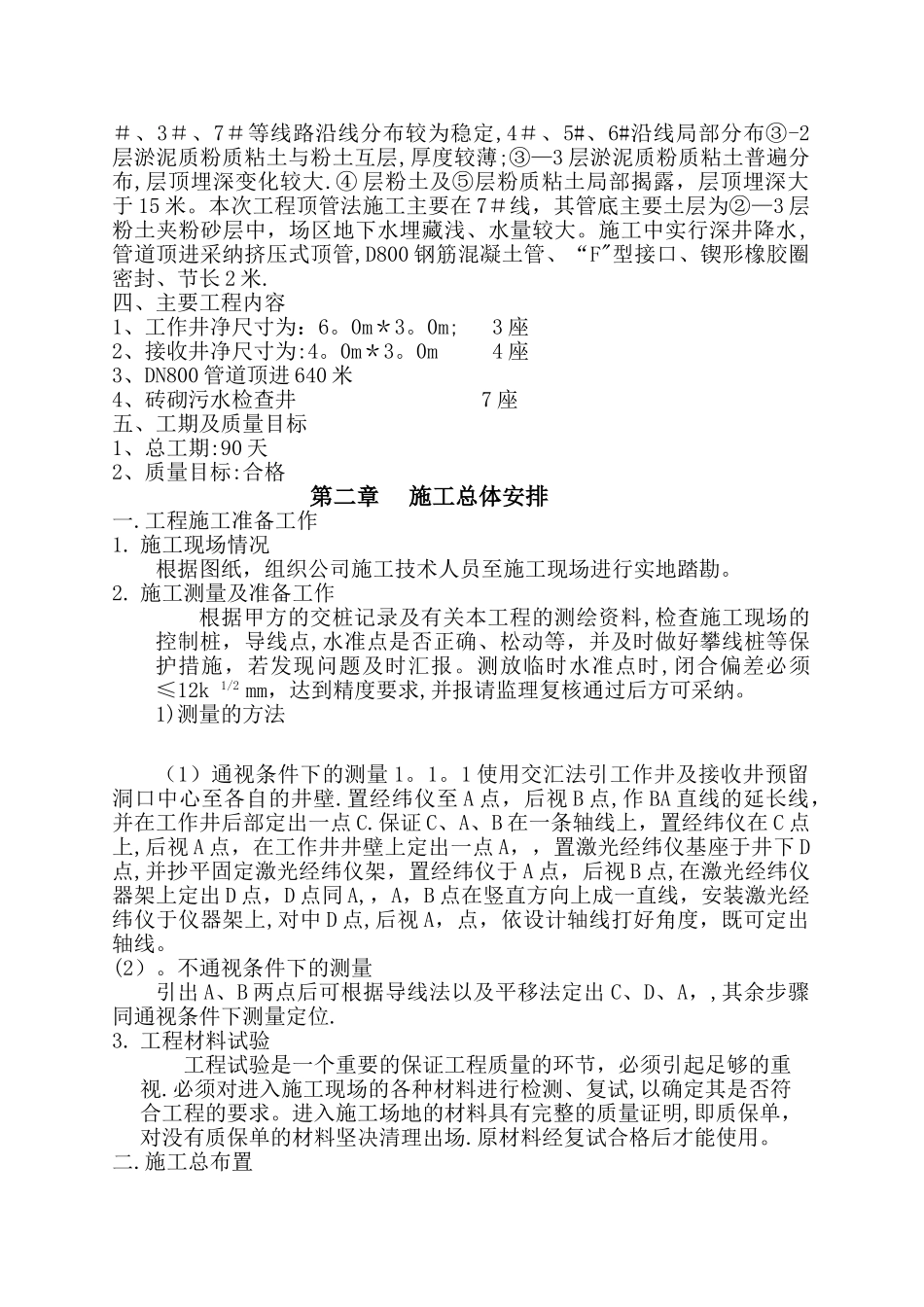

相城经济开发区漕湖产业园新相路污水顶管施工方案一工程概况-—--—————————-—--——-—————-———————2二工程地质情况———-—-—-————-—--—---—-——---—-3三施工总体安排-———————-——-——-—————-——-———--4四钢筋混凝土沉井施工 —--——--———--—-—-—-—---—-7五顶 管 施 工 方 案 --——-——-———————-----———-——-—--13六深 井 降 水 方 案 — — — — — --——-————--—-——-—-—-—-—21七文明施工措施———-———-—————————————--——-—-—27八质量保证措施—---————————————————————-———-27九安全施工措施—-————-—-—--——-—————-—-—--—-—28第一章工程概况一、概况漕湖产业园新相路污水管道工程：本污水管道工程南起棉北路南侧原窨井，北至 SLLW—26—接收井桩号 1+723 与污水管道二标交接，长度为640 米，管径为 DN800，采纳顶管施工作业,设顶管工作井沉井 3 座，分别为桩号 1+830、SLLW－28 井、实测地面标高：2。234、沉井总高度为4。00 米；桩号 2+063、SLLW－32 井、实测地面标高：2.639、沉井总高度为 4。80 米；桩号 2+275、SLLW－35 井、实测地面标高：2。421、沉井总高度为 4。50 米;接收井沉井 4 座，分别为桩号 1+723、SLLW－26 井、实测地面标高：1。469、沉井总高度为 3.50 米；桩号 1+949、SLLW－30 井、实测地面标高:2。698、沉井总高度为 4。50 米；桩号 2+177、SLLW－34井、实测地面标高：2。649、沉井总高度为 4。50 米；桩号 2+363、SLLW－36 该井需拆除原窨井。该段顶管沿沙鹿公路，道路中心线向西侧 21.3米~10 米之间，沿线顶管轴线沙鹿公路西侧绿化带上，沿西侧绿化带上方有一条底压电线、二条通信线路和一条高压线路,沿沙鹿公路西 2.2 米～2。8 米地下有一条 D150 自来水管道、一条地下有线电视线路，现场施工条件很差,需建设方对沿线各井位绿化搬迁工作和各井位碰到实际困难协助解决。在桩号 2+063 申请施工用电，其中桩号 2+275、SLLW－35 工作沉井和 1+830、SLLW－28 工作沉井在农田中需建设方做好二座工作井农田征用工作和解决农户思想工作;桩号 2+063、SLLW－32 工作沉井上方有一条底压电线和有一条 D150 自来水管道需建设方做好自来水管迁移工作。采纳“F"型接口、锲形橡胶圈密封、节长 2 米、采...
