太阳能施工方案y

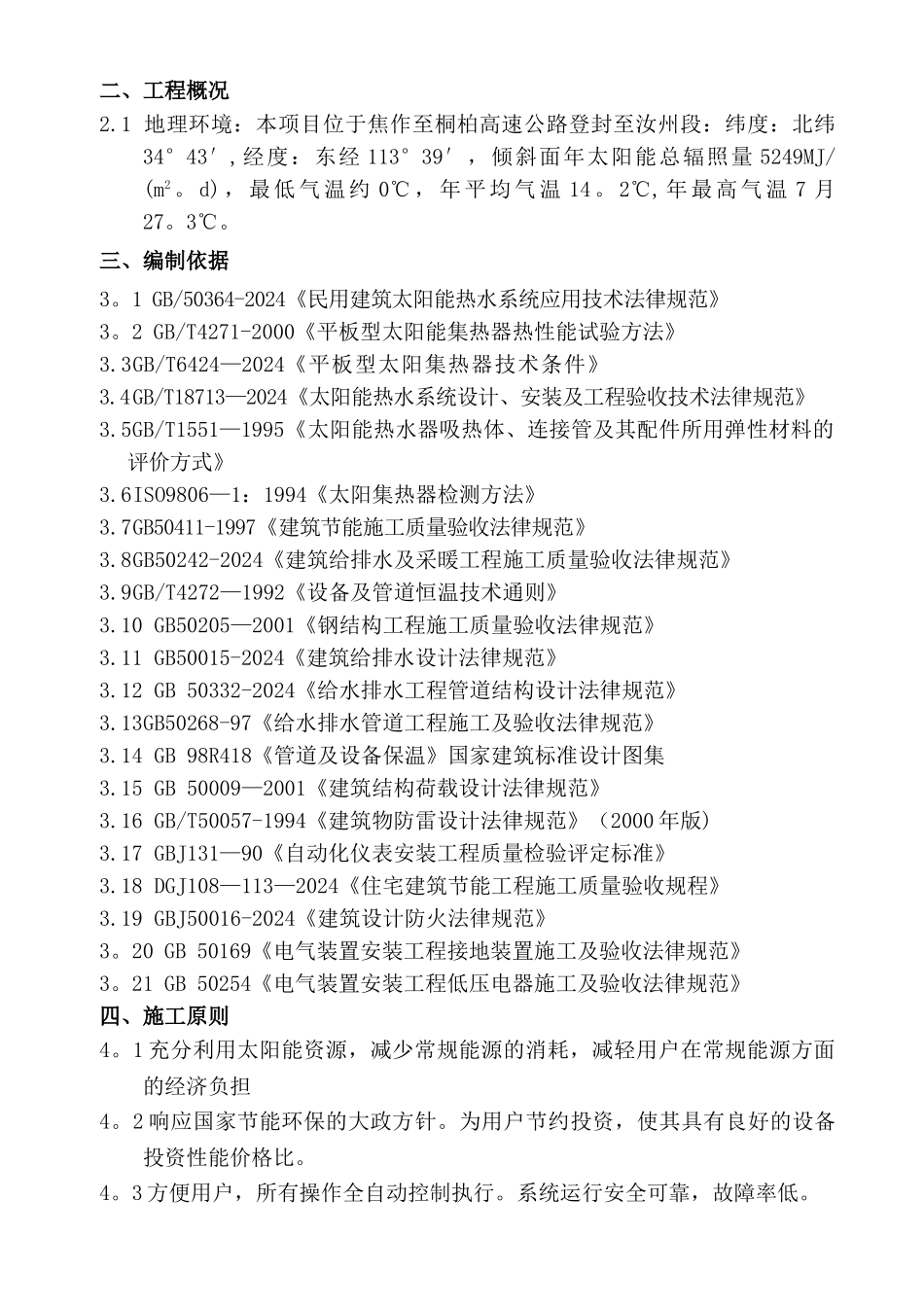

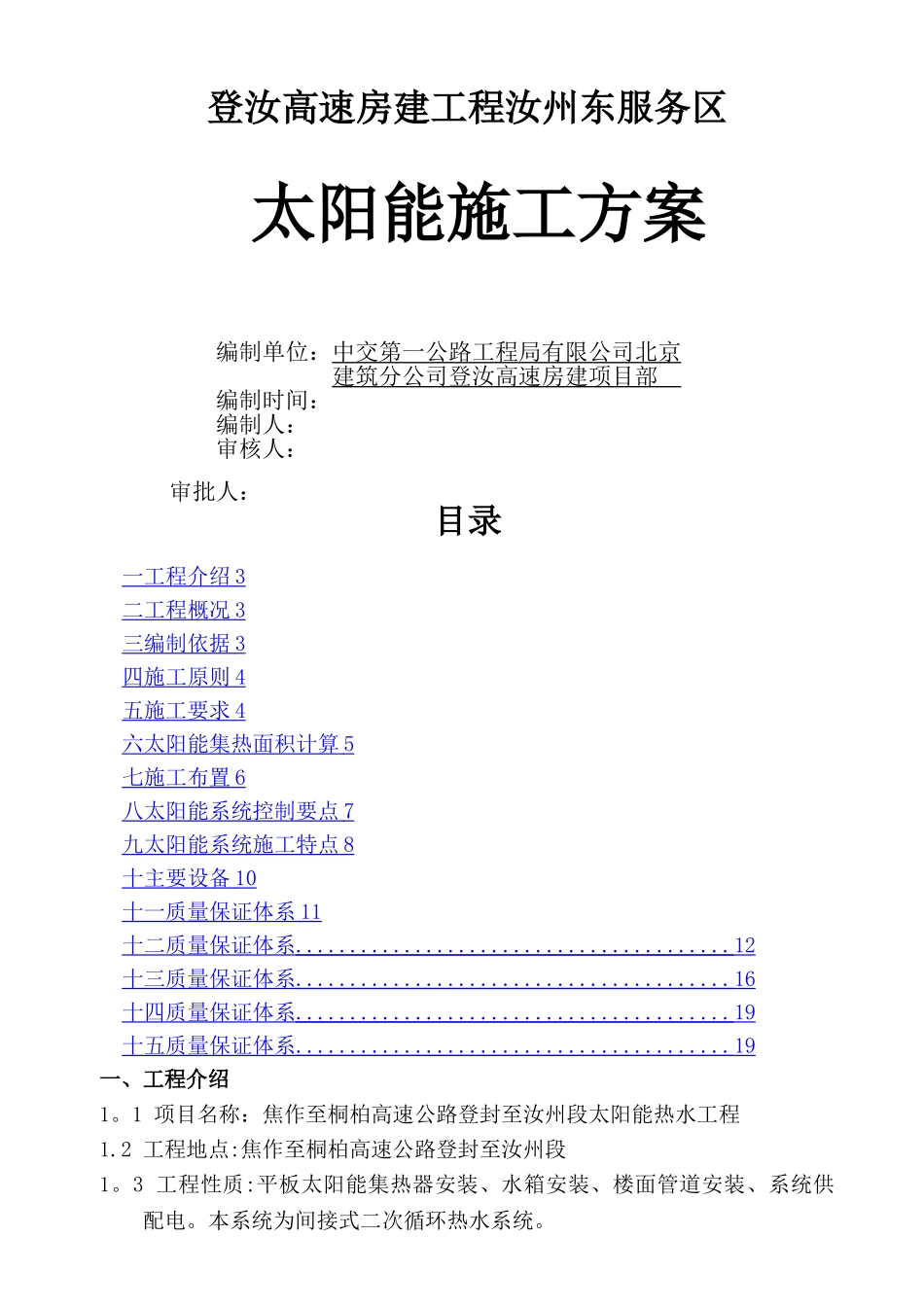

登汝高速房建工程汝州东服务区太阳能施工方案编制单位：中交第一公路工程局有限公司北京建筑分公司登汝高速房建项目部 编制时间：编制人：审核人：审批人：目录一工程介绍 3 二工程概况 3 三编制依据 3 四施工原则 4 五施工要求 4 六太阳能集热面积计算 5 七施工布置 6 八太阳能系统控制要点 7 九太阳能系统施工特点 8 十主要设备 1 0 十一质量保证体系 11 十二质量保证体系 ........................................ 12 十三质量保证体系 ........................................ 16 十四质量保证体系 ........................................ 19 十五质量保证体系 ........................................ 19 一、工程介绍1。1 项目名称：焦作至桐柏高速公路登封至汝州段太阳能热水工程1.2 工程地点:焦作至桐柏高速公路登封至汝州段1。3 工程性质:平板太阳能集热器安装、水箱安装、楼面管道安装、系统供配电。本系统为间接式二次循环热水系统。二、工程概况2.1 地理环境：本项目位于焦作至桐柏高速公路登封至汝州段：纬度：北纬34°43′,经度：东经 113°39′，倾斜面年太阳能总辐照量 5249MJ/(m2。d) ，最低气温约 0℃ ，年平均气温 14 。 2℃, 年最高气温 7 月27。3℃。三、编制依据3。1 GB/50364-2024《民用建筑太阳能热水系统应用技术法律规范》3。2 GB/T4271-2000《平板型太阳能集热器热性能试验方法》3.3GB/T6424—2024《平板型太阳集热器技术条件》3.4GB/T18713—2024《太阳能热水系统设计、安装及工程验收技术法律规范》3.5GB/T1551—1995《太阳能热水器吸热体、连接管及其配件所用弹性材料的评价方式》3.6ISO9806—1：1994《太阳集热器检测方法》3.7GB50411-1997《建筑节能施工质量验收法律规范》3.8GB50242-2024《建筑给排水及采暖工程施工质量验收法律规范》3.9GB/T4272—1992《设备及管道恒温技术通则》3.10 GB50205—2001《钢结构工程施工质量验收法律规范》3.11 GB50015-2024《建筑给排水设计法律规范》3.12 GB 50332-2024《给水排水工程管道结构设计法律规范》3.13GB50268-97《给水排水管道工程施工及验收法律规范》3.14 GB 98R418《管道及设备保温》国家建筑标准设计图集3.15 GB 50009—2001《建筑结构荷载设计法律规范》3.16 GB/T50057-1994《建筑物防雷设计法律规范》（2000 年版)3.17 GBJ131—90《自动化仪表安装工程质量检验评定标准》3.18 DGJ108...
