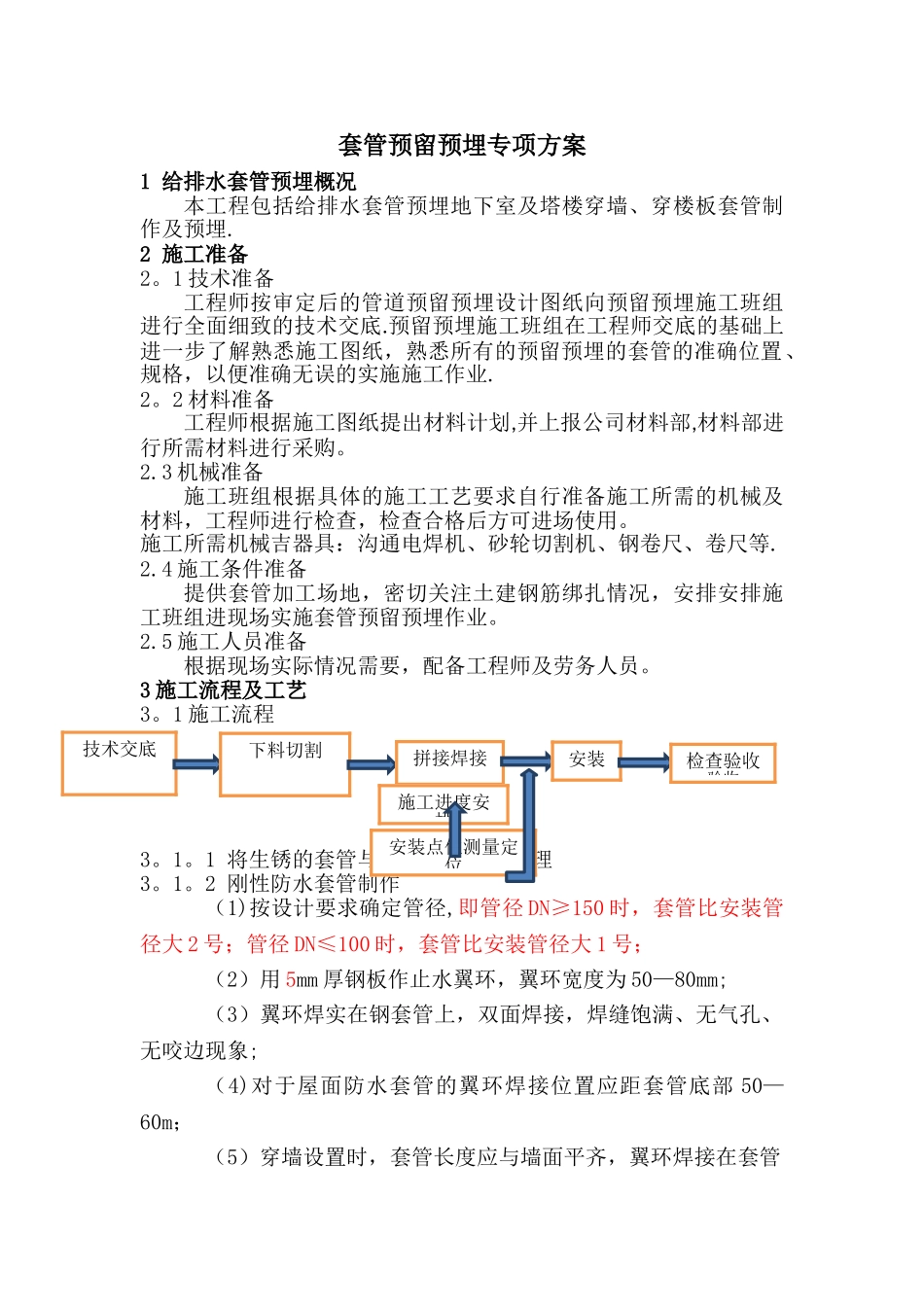

套管预埋专项方案_第1页
1/3

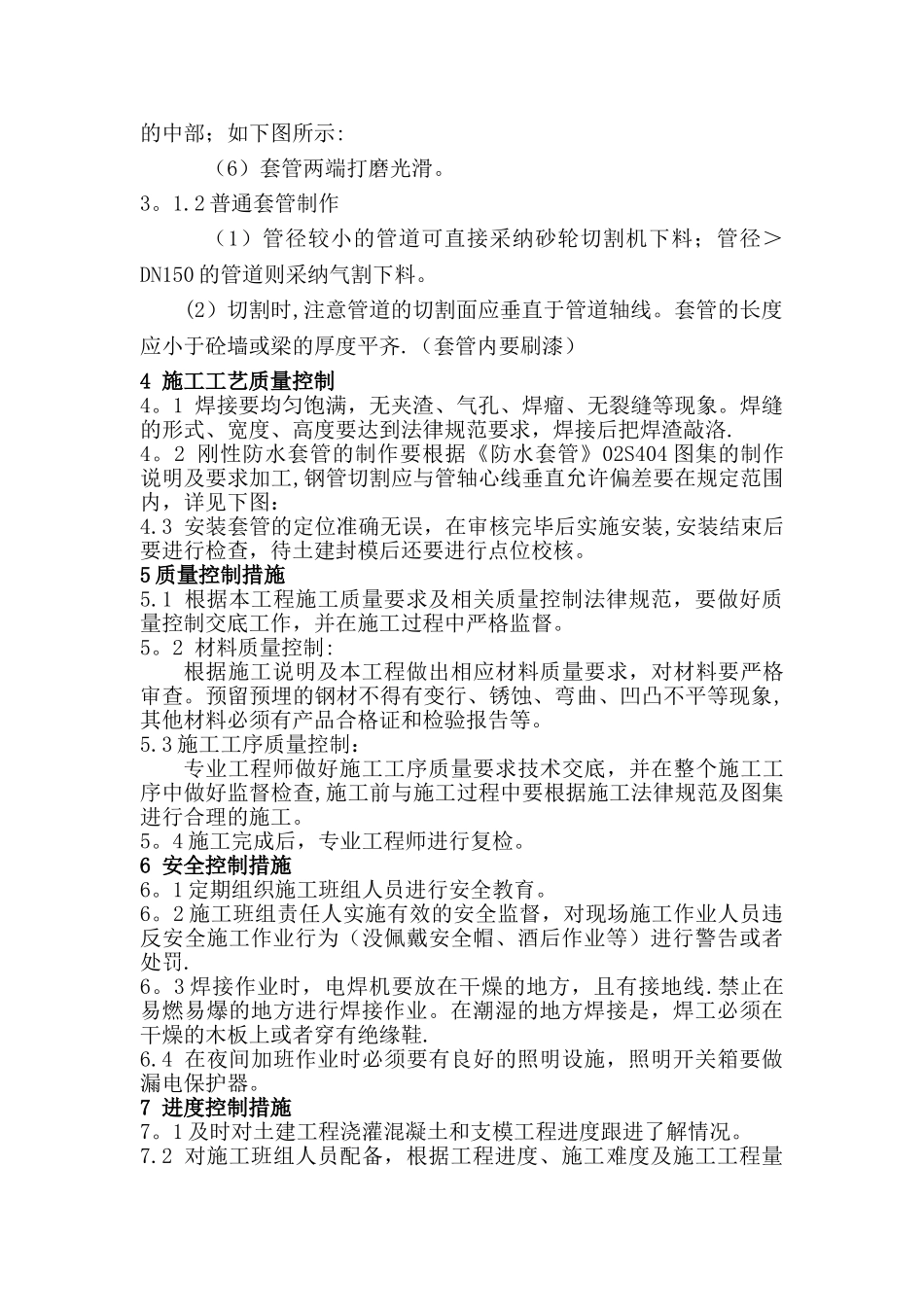

套管预埋专项方案_第2页
2/3

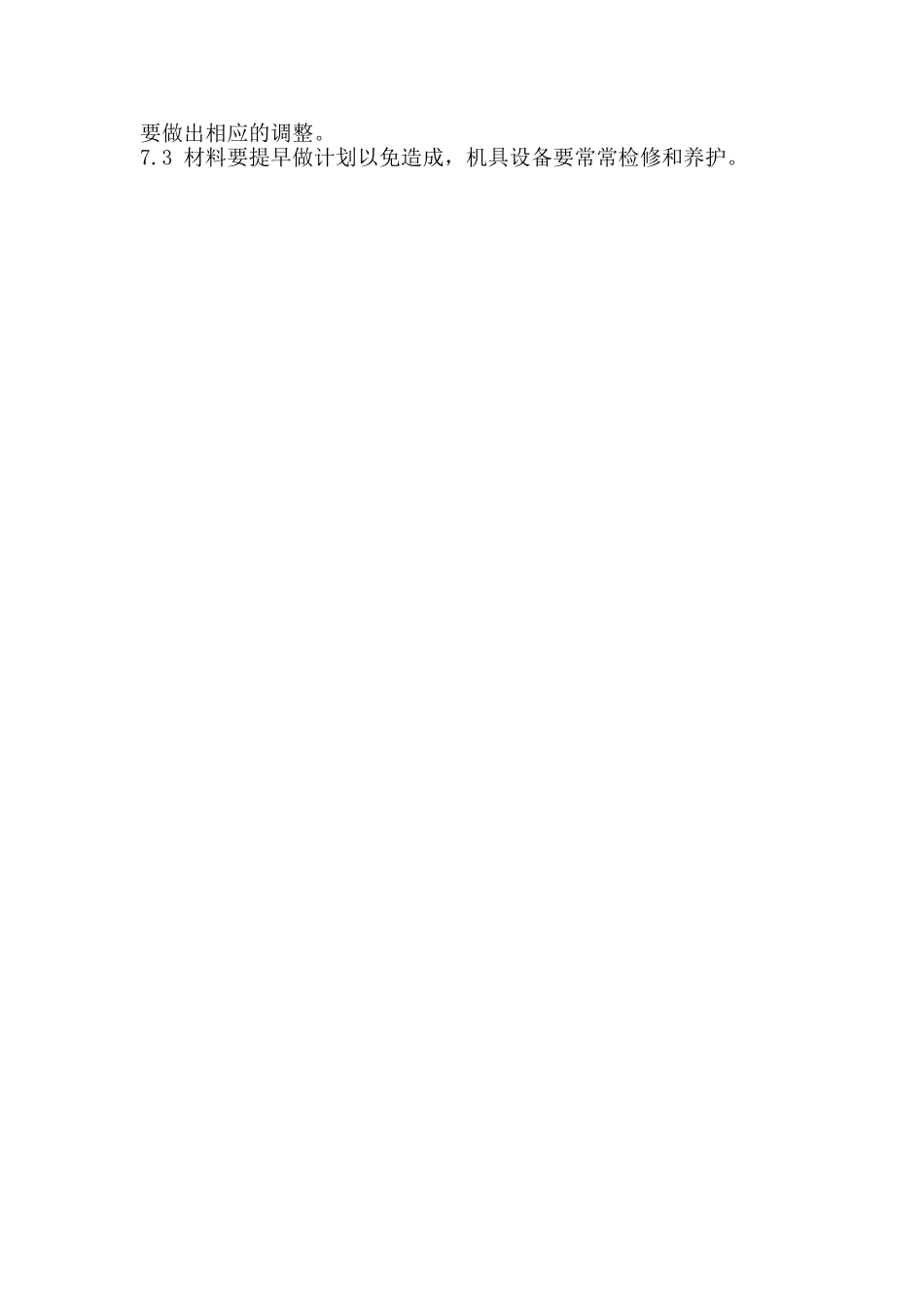

套管预埋专项方案_第3页
3/3
套管预留预埋专项方案1 给排水套管预埋概况本工程包括给排水套管预埋地下室及塔楼穿墙、穿楼板套管制作及预埋.2 施工准备2。1 技术准备工程师按审定后的管道预留预埋设计图纸向预留预埋施工班组进行全面细致的技术交底.预留预埋施工班组在工程师交底的基础上进一步了解熟悉施工图纸,熟悉所有的预留预埋的套管的准确位置、规格,以便准确无误的实施施工作业.2。2 材料准备工程师根据施工图纸提出材料计划,并上报公司材料部,材料部进行所需材料进行采购。2.3 机械准备施工班组根据具体的施工工艺要求自行准备施工所需的机械及材料,工程师进行检查,检查合格后方可进场使用。施工所需机械吉器具:沟通电焊机、砂轮切割机、钢卷尺、卷尺等.2.4 施工条件准备提供套管加工场地,密切关注土建钢筋绑扎情况,安排安排施工班组进现场实施套管预留预埋作业。2.5 施工人员准备根据现场实际情况需要,配备工程师及劳务人员。3 施工流程及工艺3。1 施工流程3。1。1 将生锈的套管与钢板进行防锈处理3。1。2 刚性防水套管制作(1)按设计要求确定管径,即管径 DN≥150 时,套管比安装管径大 2 号;管径 DN≤100 时,套管比安装管径大 1 号;(2)用 5mm 厚钢板作止水翼环,翼环宽度为 50—80mm;(3)翼环焊实在钢套管上,双面焊接,焊缝饱满、无气孔、无咬边现象; (4)对于屋面防水套管的翼环焊接位置应距套管底部 50—60m;(5)穿墙设置时,套管长度应与墙面平齐,翼环焊接在套管技术交底下料切割拼接焊接安装点位测量定位施工进度安排安装检查验收验收的中部;如下图所示:(6)套管两端打磨光滑。3。1.2 普通套管制作(1)管径较小的管道可直接采纳砂轮切割机下料;管径>DN150 的管道则采纳气割下料。(2)切割时,注意管道的切割面应垂直于管道轴线。套管的长度应小于砼墙或梁的厚度平齐.(套管内要刷漆)4 施工工艺质量控制4。1 焊接要均匀饱满,无夹渣、气孔、焊瘤、无裂缝等现象。焊缝的形式、宽度、高度要达到法律规范要求,焊接后把焊渣敲洛.4。2 刚性防水套管的制作要根据《防水套管》02S404 图集的制作说明及要求加工,钢管切割应与管轴心线垂直允许偏差要在规定范围内,详见下图:4.3 安装套管的定位准确无误,在审核完毕后实施安装,安装结束后要进行检查,待土建封模后还要进行点位校核。5 质量控制措施5.1 根据本工程施工质量要求及相关质量控制法律规范,要做好质量控制交底工作,并在施工过程中严格监督。5。2 材...
