套筒灌浆施工方案

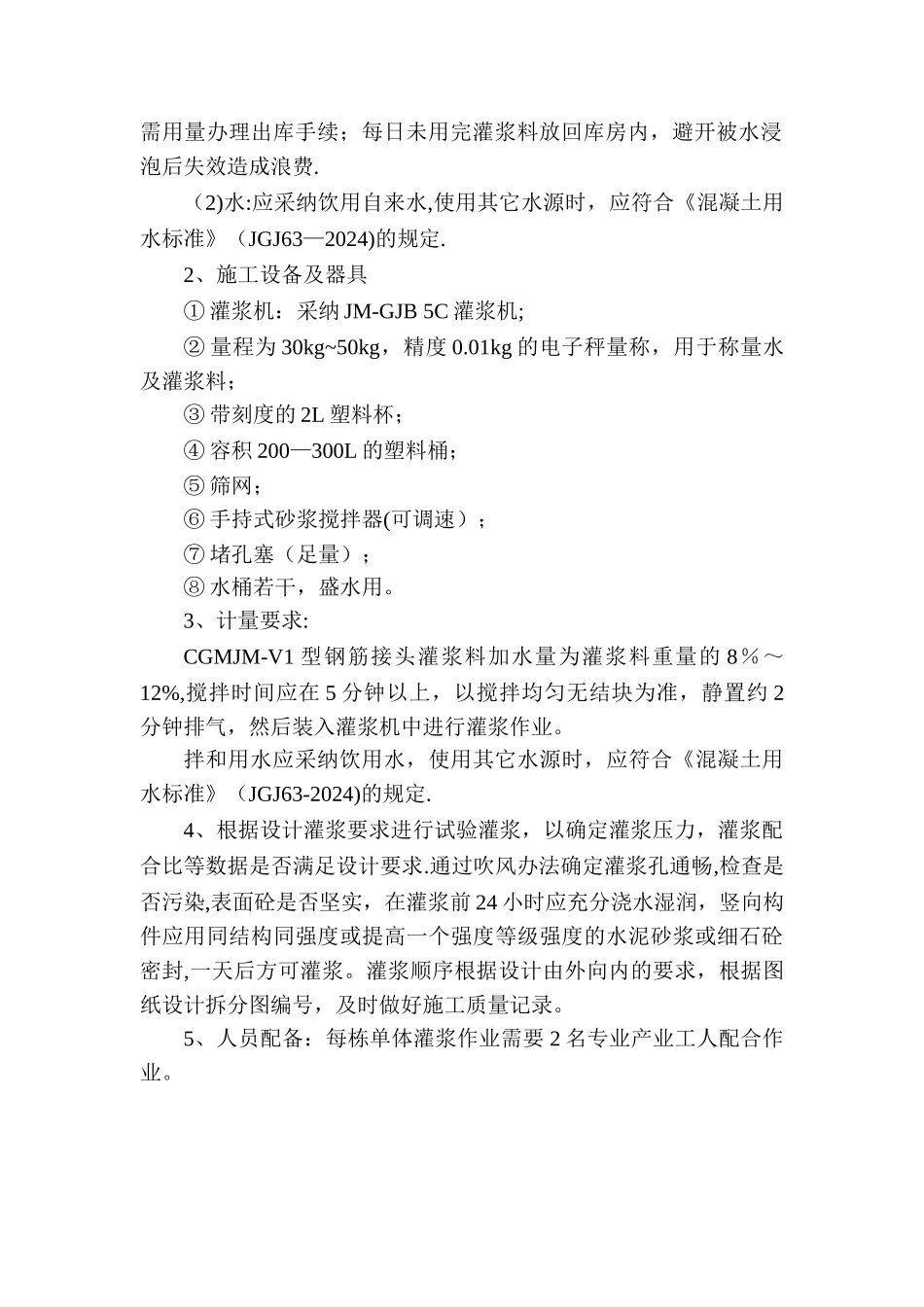

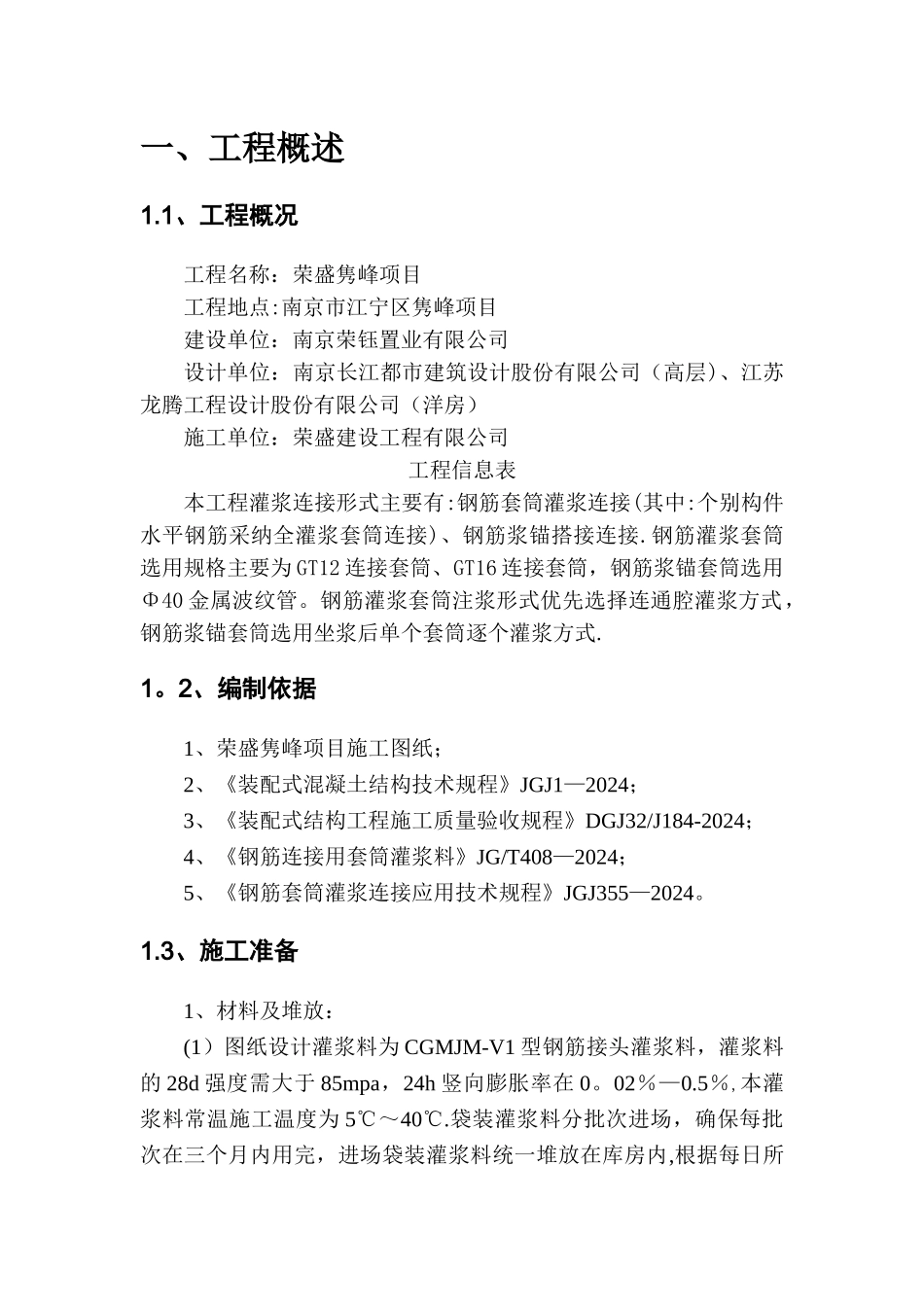

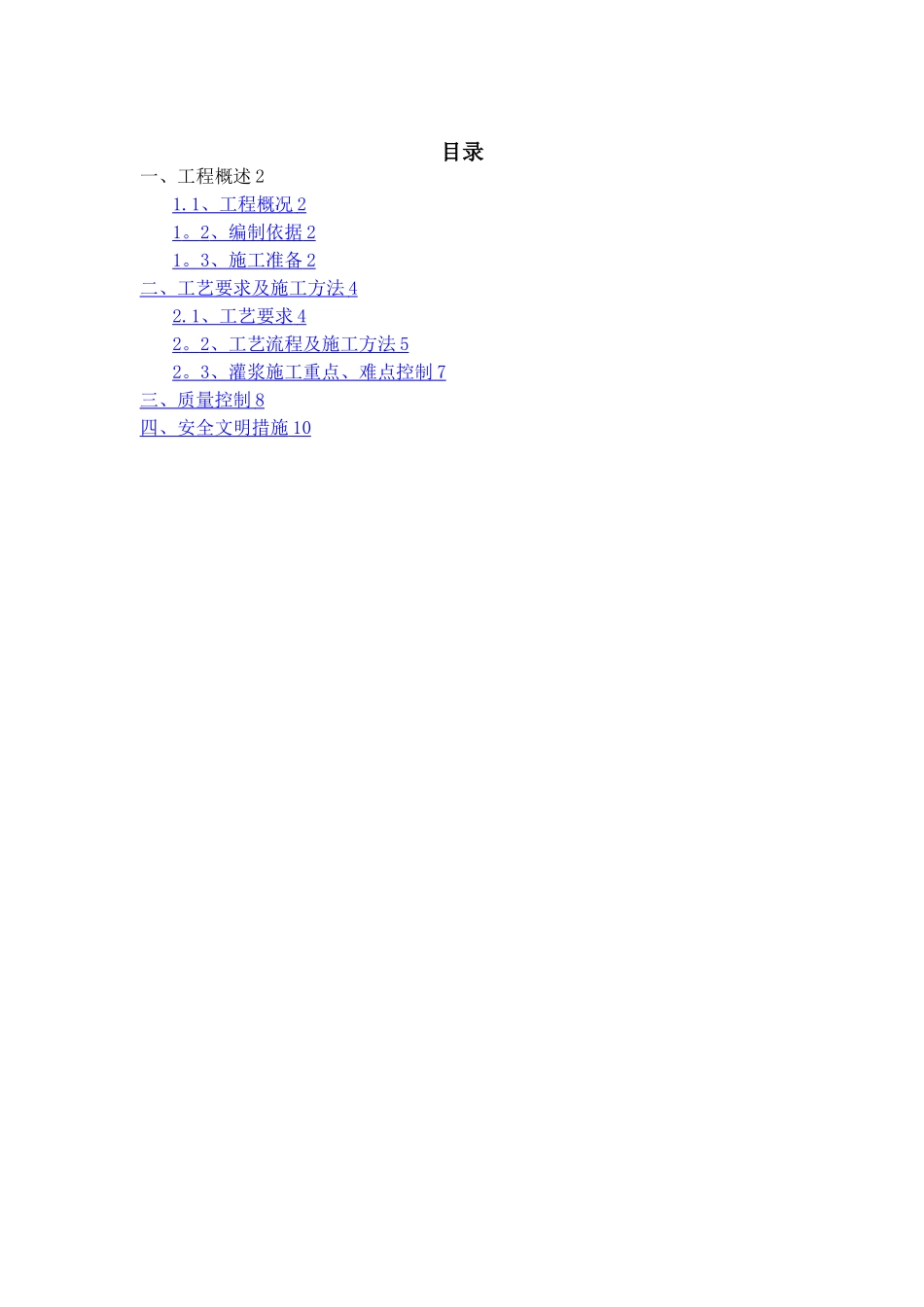

目录一、工程概述 21.1 、工程概况 2 1 。 2 、编制依据 2 1 。 3 、施工准备 2 二、工艺要求及施工方法 4 2.1 、工艺要求 4 2 。 2 、工艺流程及施工方法 5 2 。 3 、灌浆施工重点、难点控制 7 三、质量控制 8 四、安全文明措施 10 一、工程概述1.1、工程概况工程名称：荣盛隽峰项目工程地点:南京市江宁区隽峰项目建设单位：南京荣钰置业有限公司设计单位：南京长江都市建筑设计股份有限公司（高层)、江苏龙腾工程设计股份有限公司（洋房）施工单位：荣盛建设工程有限公司工程信息表本工程灌浆连接形式主要有:钢筋套筒灌浆连接(其中:个别构件水平钢筋采纳全灌浆套筒连接)、钢筋浆锚搭接连接.钢筋灌浆套筒选用规格主要为 GT12 连接套筒、GT16 连接套筒，钢筋浆锚套筒选用Φ40 金属波纹管。钢筋灌浆套筒注浆形式优先选择连通腔灌浆方式，钢筋浆锚套筒选用坐浆后单个套筒逐个灌浆方式.1。2、编制依据1、荣盛隽峰项目施工图纸；2、《装配式混凝土结构技术规程》JGJ1—2024；3、《装配式结构工程施工质量验收规程》DGJ32/J184-2024；4、《钢筋连接用套筒灌浆料》JG/T408—2024；5、《钢筋套筒灌浆连接应用技术规程》JGJ355—2024。1.3、施工准备1、材料及堆放：(1）图纸设计灌浆料为 CGMJM-V1 型钢筋接头灌浆料，灌浆料的 28d 强度需大于 85mpa，24h 竖向膨胀率在 0。02％—0.5％,本灌浆料常温施工温度为 5℃～40℃.袋装灌浆料分批次进场，确保每批次在三个月内用完，进场袋装灌浆料统一堆放在库房内,根据每日所需用量办理出库手续；每日未用完灌浆料放回库房内，避开被水浸泡后失效造成浪费.（2)水:应采纳饮用自来水,使用其它水源时，应符合《混凝土用水标准》（JGJ63—2024)的规定.2、施工设备及器具① 灌浆机：采纳 JM-GJB 5C 灌浆机;② 量程为 30kg~50kg，精度 0.01kg 的电子秤量称，用于称量水及灌浆料；③ 带刻度的 2L 塑料杯；④ 容积 200—300L 的塑料桶；⑤ 筛网；⑥ 手持式砂浆搅拌器(可调速）；⑦ 堵孔塞（足量）；⑧ 水桶若干，盛水用。3、计量要求:CGMJM-V1 型钢筋接头灌浆料加水量为灌浆料重量的 8％～12%,搅拌时间应在 5 分钟以上，以搅拌均匀无结块为准，静置约 2分钟排气，然后装入灌浆机中进行灌浆作业。拌和用水应采纳饮用水，使用其它水源时，应符合《混凝土用水标准》（JGJ63-2024)的规定.4、根据设计灌浆要求进行试验灌浆，以确定灌浆压力，灌浆配合比等数...
