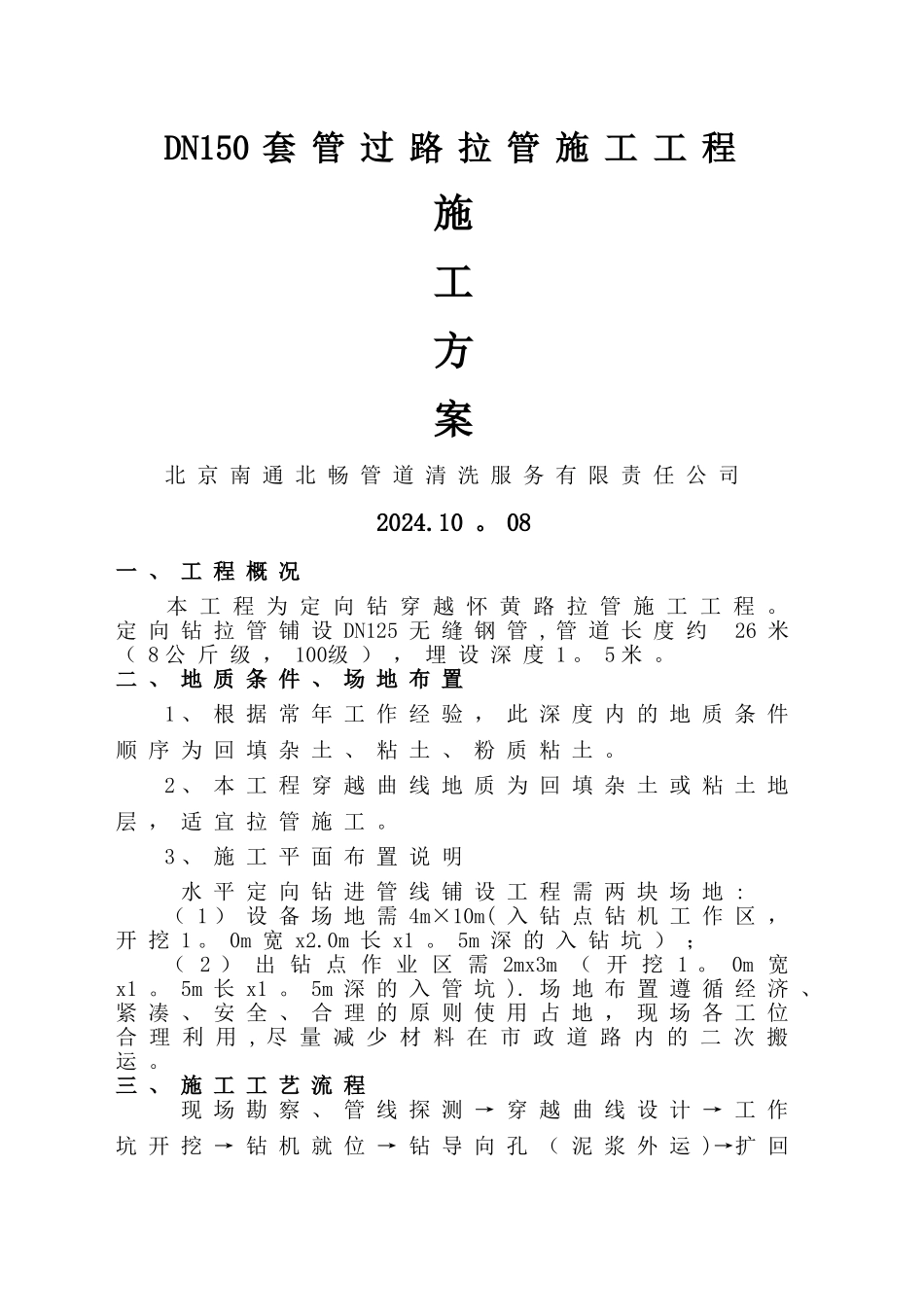

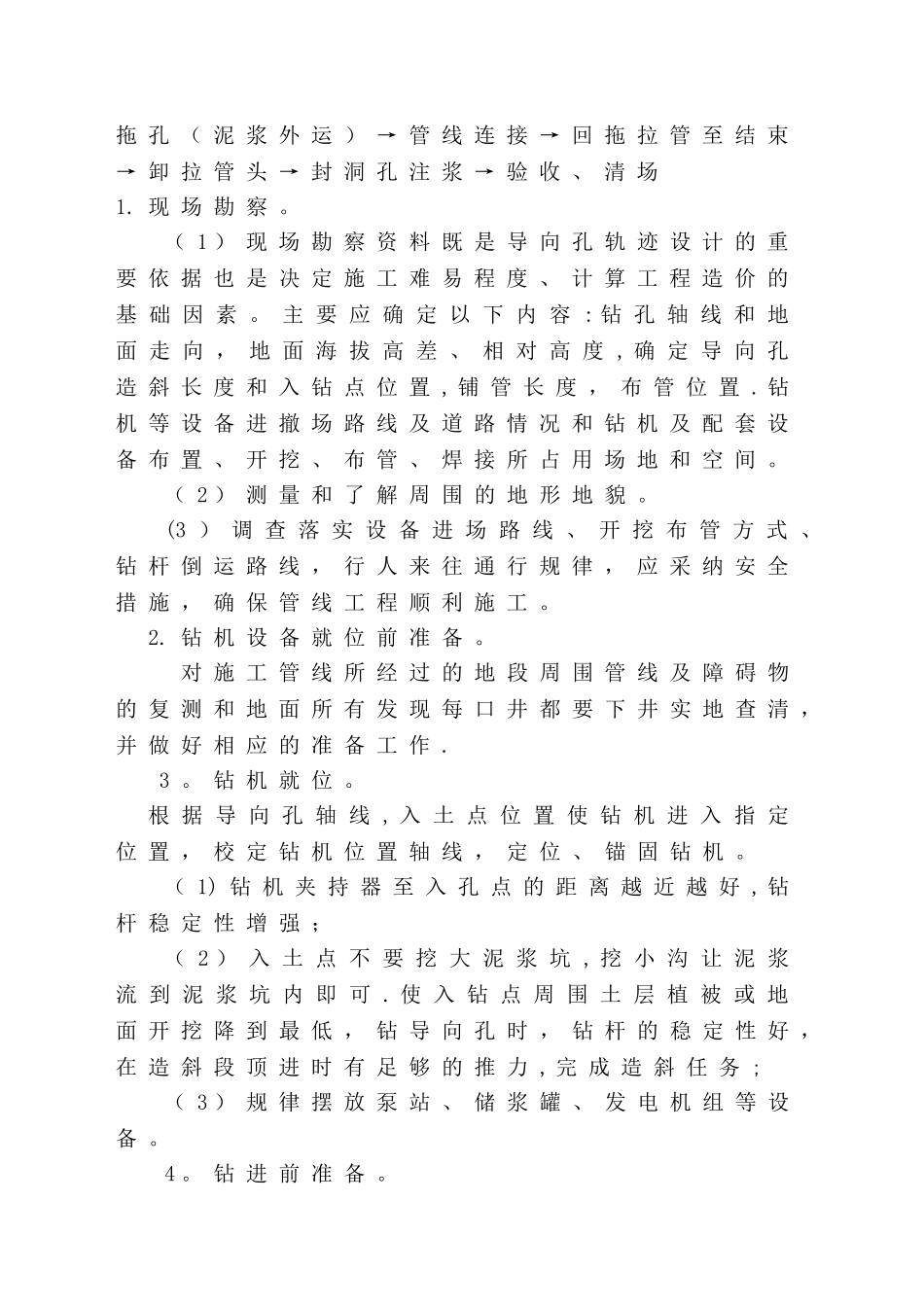

DN150 套 管 过 路 拉 管 施 工 工 程施工方案北 京 南 通 北 畅 管 道 清 洗 服 务 有 限 责 任 公 司2024.10 。 08一 、 工 程 概 况 本 工 程 为 定 向 钻 穿 越 怀 黄 路 拉 管 施 工 工 程 。定 向 钻 拉 管 铺 设 DN125 无 缝 钢 管 , 管 道 长 度 约 26 米( 8 公 斤 级 , 100级 ) , 埋 设 深 度 1 。 5 米 。二 、 地 质 条 件 、 场 地 布 置1 、 根 据 常 年 工 作 经 验 , 此 深 度 内 的 地 质 条 件顺 序 为 回 填 杂 土 、 粘 土 、 粉 质 粘 土 。2 、 本 工 程 穿 越 曲 线 地 质 为 回 填 杂 土 或 粘 土 地层 , 适 宜 拉 管 施 工 。3 、 施 工 平 面 布 置 说 明 水 平 定 向 钻 进 管 线 铺 设 工 程 需 两 块 场 地 :( 1 ) 设 备 场 地 需 4m×10m( 入 钻 点 钻 机 工 作 区 ,开 挖 1 。 0m 宽 x2.0m 长 x1 。 5m 深 的 入 钻 坑 ) ;( 2 ) 出 钻 点 作 业 区 需 2mx3m ( 开 挖 1 。 0m 宽x1 。 5m 长 x1 。 5m 深 的 入 管 坑 ). 场 地 布 置 遵 循 经 济 、紧 凑 、 安 全 、 合 理 的 原 则 使 用 占 地 , 现 场 各 工 位合 理 利 用 , 尽 量 减 少 材 料 在 市 政 道 路 内 的 二 次 搬运 。三 、 施 工 工 艺 流 程现 场 勘 察 、 管 线 探 测 → 穿 越 曲 线 设 计 → 工 作坑 开 挖 → 钻 机 就 位 → 钻 导 向 孔 ( 泥 浆 外 运 )→扩 回拖 孔 ( 泥 浆 外 运 ) → 管 线 连 接 → 回 拖 拉 管 至 结 束→ 卸 拉 管 头 → 封 洞 孔 注 浆 → 验 收 、 清 场1. 现 场 勘 察 。( 1 ) 现 场 勘 察 资 料 既 是 导 向 孔 轨 迹 设 计 的 重要 依 据 也 是 决 定 施 工 难 易 程 度 、 计 算 工 程 造 价 的基 础 因 素 。 主 要 应 确 定 以 下 内 容 : 钻 孔 轴 线 和 地面 走 向 , 地 面 海 拔 高 差 、 相 对 高 度 , 确 定 导 向 孔造 斜 长 度 和 入 钻 点 位 置 , 铺 管 长 度 ,...
