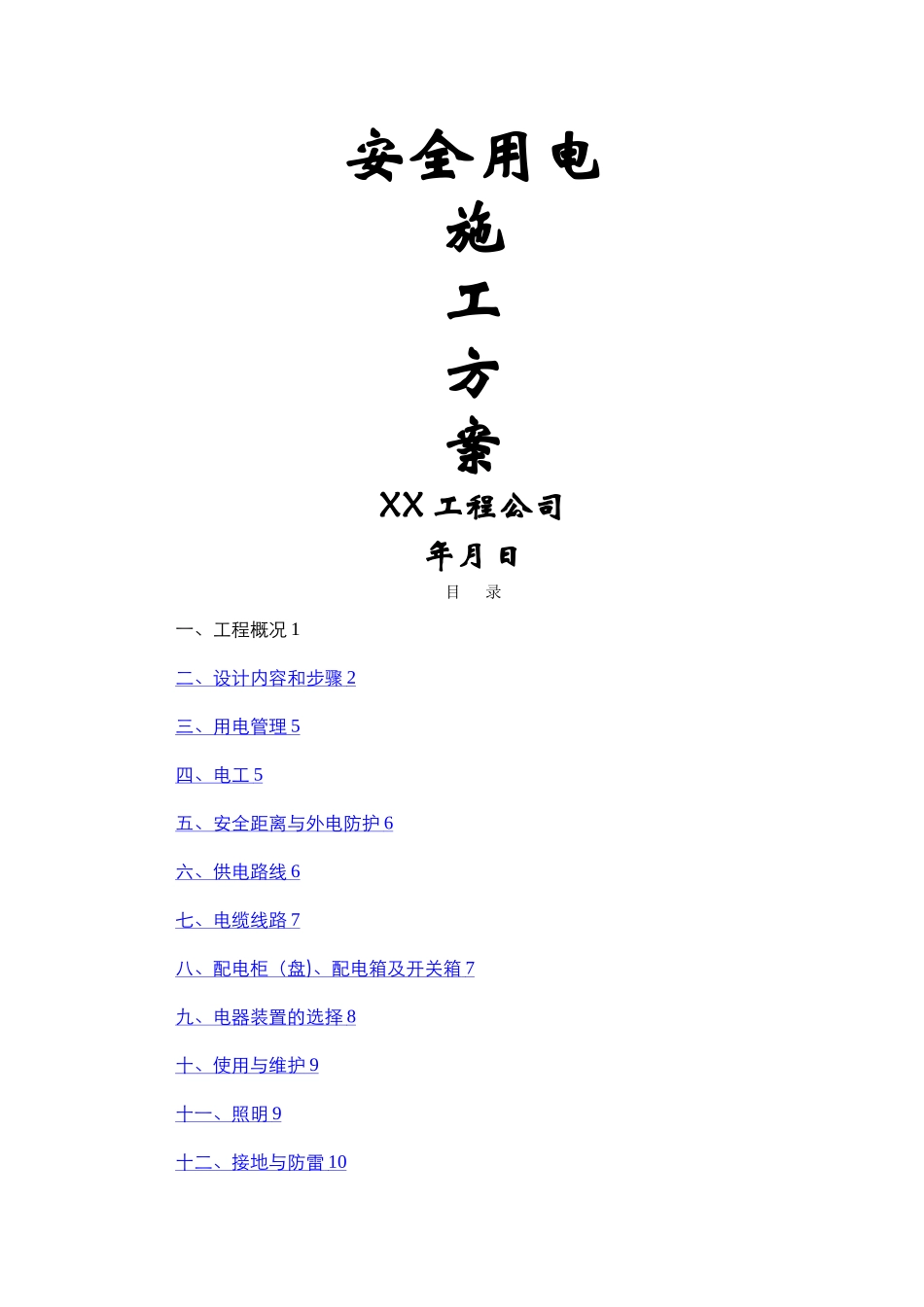

安全用电施工方案

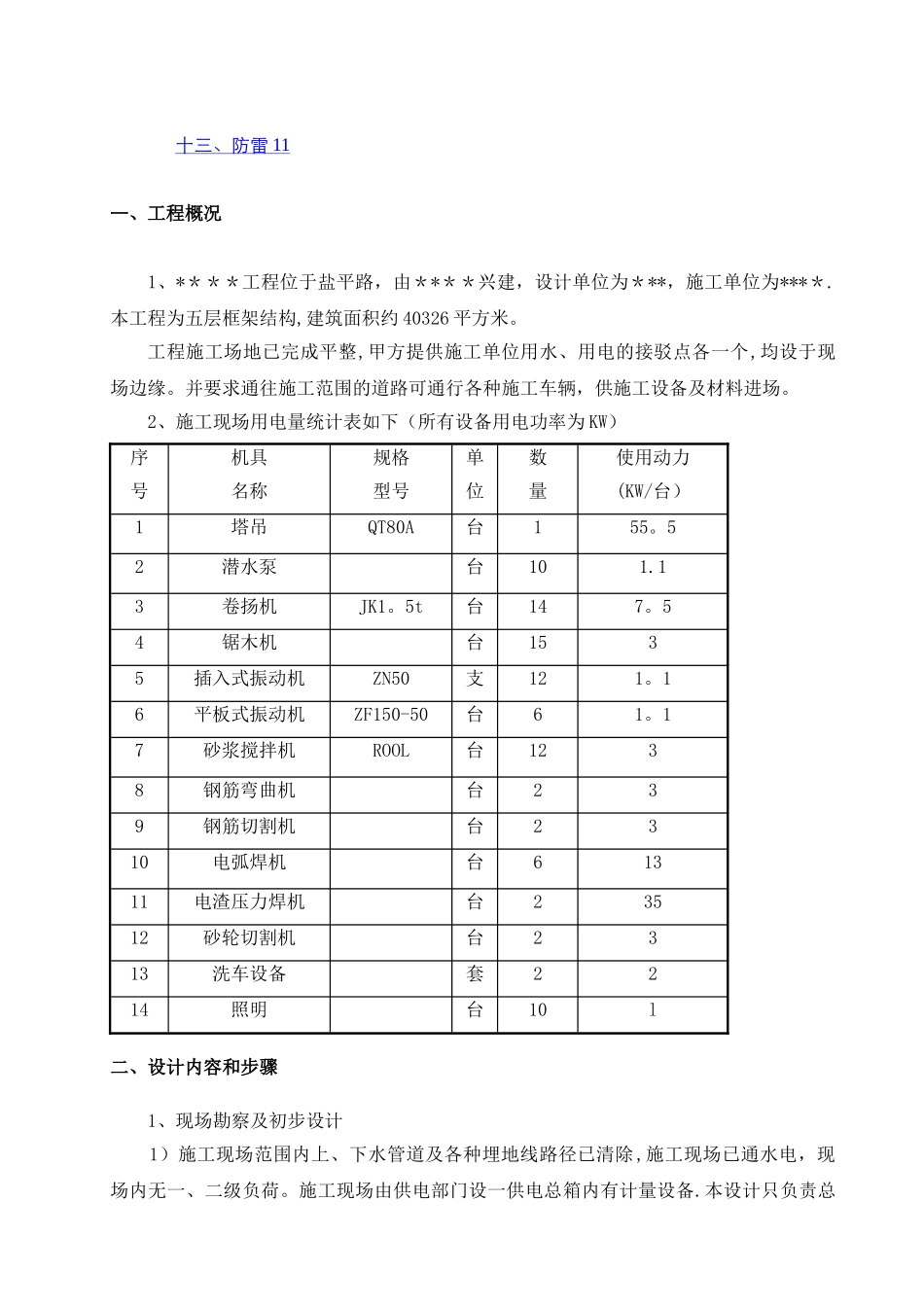

安全用电施工方案XX 工程公司年月日目 录一、工程概况 1二、设计内容和步骤 2 三、用电管理 5 四、电工 5 五、安全距离与外电防护 6 六、供电路线 6 七、电缆线路 7 八、配电柜（盘 ) 、配电箱及开关箱 7 九、电器装置的选择 8 十、使用与维护 9 十一、照明 9 十二、接地与防雷 10 十三、防雷 11 一、工程概况1、*＊＊＊工程位于盐平路，由＊*＊＊兴建，设计单位为＊**，施工单位为***＊.本工程为五层框架结构,建筑面积约 40326 平方米。工程施工场地已完成平整,甲方提供施工单位用水、用电的接驳点各一个,均设于现场边缘。并要求通往施工范围的道路可通行各种施工车辆，供施工设备及材料进场。2、施工现场用电量统计表如下（所有设备用电功率为 KW）序号机具名称规格型号单位数量使用动力(KW/台）1塔吊QT80A台155。52潜水泵台101.13卷扬机JK1。5t台147。54锯木机台1535插入式振动机ZN50支121。16平板式振动机ZF150-50台61。17砂浆搅拌机ROOL台1238钢筋弯曲机台239钢筋切割机台2310电弧焊机台61311电渣压力焊机台23512砂轮切割机台2313洗车设备套2214照明台10l二、设计内容和步骤 1、现场勘察及初步设计 1）施工现场范围内上、下水管道及各种埋地线路径已清除,施工现场已通水电，现场内无一、二级负荷。施工现场由供电部门设一供电总箱内有计量设备.本设计只负责总箱以下的线路、电气开关的选择。2）根据施工现场用电设备布置情况，在场内沿围墙架设电缆， LFG 至分配电箱，再由分配电箱引至各用电设备的开关箱.3)根据《施工现场临时用电安全技术法律规范》JGJ46-88 规定，本供电系统采纳 TN-S（三相五线制)供电,设置二个回路.2、确定计算负荷（第一回路)1）钢筋机械组Kx=0.7 tgψ=1。08 cosψ=0。68 Pe1=3×2＋2×3＋2×3+2×7。5=33kwPjs1=Kx×Pe1=0。7×33=23。10kw，Qjs1= Pjs1×tg=23.10×1。08=24。95Kwar2）井架组Kx=0.7 tgψ=1.02 cosψ=0。7 Pe2=7。5×6=45 kwPjs2=Kx×Pe2=0。7×45=31。5 kw，Qjs1= Pjs2×tgψ=31.5×1。02=32。13 Kwar3）塔吊组Kx=0。7 tgψ=1.02 cosψ=0。7 Pe3=55.5kwPjs1=Kx×Pe3=0.7×55。5=38.85 kw，Qjs3= Pjs3×tgψ=38.85×1。02=39.63 Kwar4）电焊组Kx=0。45 tgψ=1。98 cosψ=0。45将 Jc=50％统一换算到 Jc=100%时额定容量Pe4=√Jc/Jc100×Pn=√0。5×13=9.19 kw计算负荷Pjs5=Kx×Pe5=0。45×9。19=4.14 kw,Qjs5= Pjs5×tgψ=4。14×1.98=8.2...
