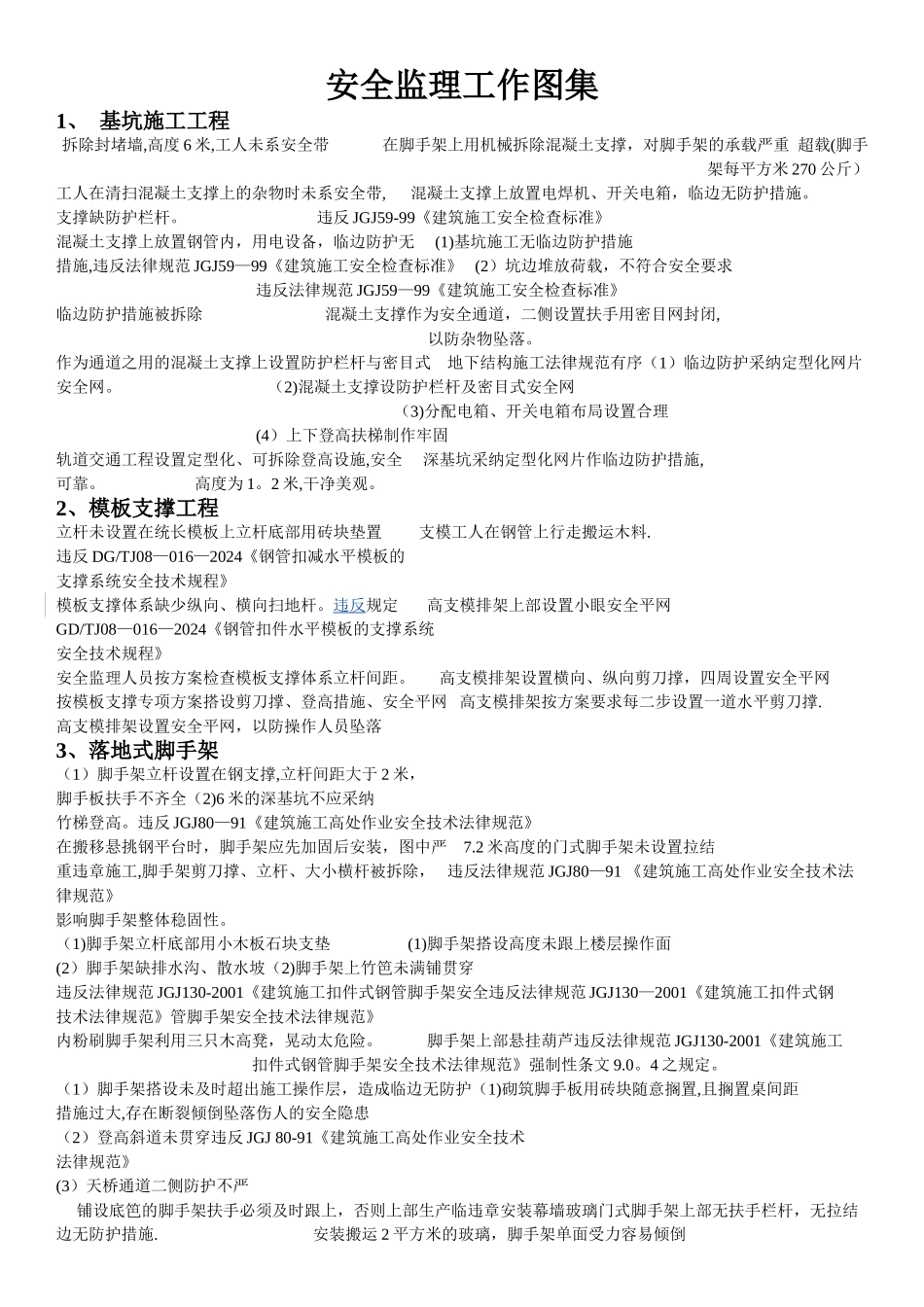

安全监理工作图集-

安全监理工作图集 1、 基坑施工工程拆除封堵墙,高度 6 米,工人未系安全带 在脚手架上用机械拆除混凝土支撑，对脚手架的承载严重 超载(脚手架每平方米 270 公斤）工人在清扫混凝土支撑上的杂物时未系安全带, 混凝土支撑上放置电焊机、开关电箱，临边无防护措施。支撑缺防护栏杆。 违反 JGJ59-99《建筑施工安全检查标准》混凝土支撑上放置钢管内，用电设备，临边防护无 (1)基坑施工无临边防护措施措施,违反法律规范 JGJ59—99《建筑施工安全检查标准》 (2）坑边堆放荷载，不符合安全要求 违反法律规范 JGJ59—99《建筑施工安全检查标准》临边防护措施被拆除 混凝土支撑作为安全通道，二侧设置扶手用密目网封闭, 以防杂物坠落。作为通道之用的混凝土支撑上设置防护栏杆与密目式 地下结构施工法律规范有序（1）临边防护采纳定型化网片安全网。 （2)混凝土支撑设防护栏杆及密目式安全网 （3)分配电箱、开关电箱布局设置合理 (4）上下登高扶梯制作牢固轨道交通工程设置定型化、可拆除登高设施,安全 深基坑采纳定型化网片作临边防护措施,可靠。 高度为 1。2 米,干净美观。2、模板支撑工程立杆未设置在统长模板上立杆底部用砖块垫置 支模工人在钢管上行走搬运木料.违反 DG/TJ08—016—2024《钢管扣减水平模板的支撑系统安全技术规程》模板支撑体系缺少纵向、横向扫地杆。违反规定 高支模排架上部设置小眼安全平网GD/TJ08—016—2024《钢管扣件水平模板的支撑系统安全技术规程》安全监理人员按方案检查模板支撑体系立杆间距。 高支模排架设置横向、纵向剪刀撑，四周设置安全平网按模板支撑专项方案搭设剪刀撑、登高措施、安全平网 高支模排架按方案要求每二步设置一道水平剪刀撑.高支模排架设置安全平网，以防操作人员坠落 3、落地式脚手架（1）脚手架立杆设置在钢支撑,立杆间距大于 2 米， 脚手板扶手不齐全（2)6 米的深基坑不应采纳竹梯登高。违反 JGJ80—91《建筑施工高处作业安全技术法律规范》在搬移悬挑钢平台时，脚手架应先加固后安装，图中严 7.2 米高度的门式脚手架未设置拉结重违章施工,脚手架剪刀撑、立杆、大小横杆被拆除， 违反法律规范 JGJ80—91 《建筑施工高处作业安全技术法律规范》影响脚手架整体稳固性。（1)脚手架立杆底部用小木板石块支垫 (1)脚手架搭设高度未跟上楼层操作面(2）脚手架缺排水沟、散水坡（2)脚手架上竹笆未满铺贯穿违反法律规范 JGJ130-2001《建筑施工扣件式钢管脚手架安...
