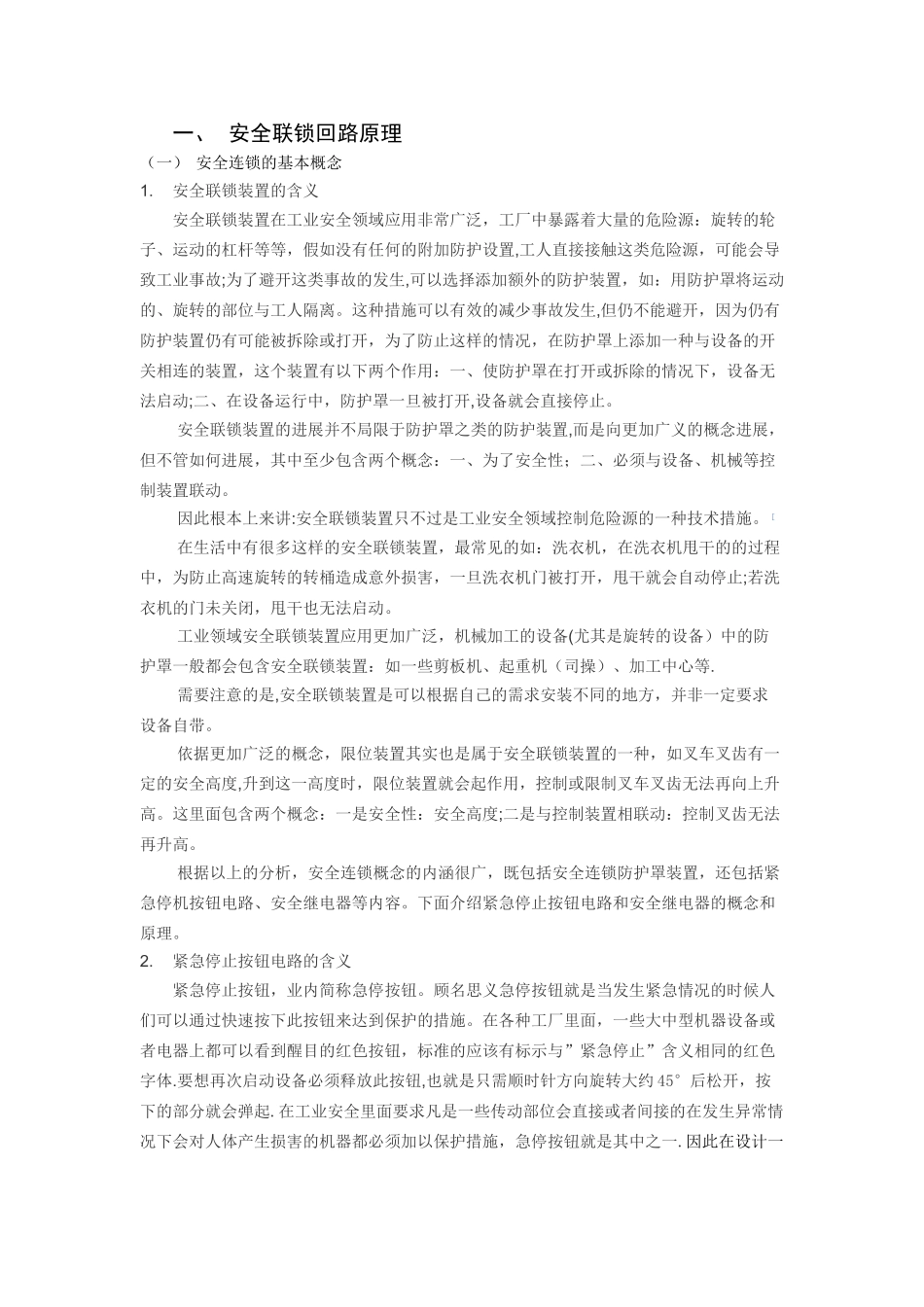

一、 安全联锁回路原理（一） 安全连锁的基本概念1.安全联锁装置的含义安全联锁装置在工业安全领域应用非常广泛，工厂中暴露着大量的危险源：旋转的轮子、运动的杠杆等等，假如没有任何的附加防护设置,工人直接接触这类危险源，可能会导致工业事故;为了避开这类事故的发生,可以选择添加额外的防护装置，如：用防护罩将运动的、旋转的部位与工人隔离。这种措施可以有效的减少事故发生,但仍不能避开，因为仍有防护装置仍有可能被拆除或打开，为了防止这样的情况，在防护罩上添加一种与设备的开关相连的装置，这个装置有以下两个作用：一、使防护罩在打开或拆除的情况下，设备无法启动;二、在设备运行中，防护罩一旦被打开,设备就会直接停止。安全联锁装置的进展并不局限于防护罩之类的防护装置,而是向更加广义的概念进展，但不管如何进展，其中至少包含两个概念：一、为了安全性；二、必须与设备、机械等控制装置联动。因此根本上来讲:安全联锁装置只不过是工业安全领域控制危险源的一种技术措施。［在生活中有很多这样的安全联锁装置，最常见的如：洗衣机，在洗衣机甩干的的过程中，为防止高速旋转的转桶造成意外损害，一旦洗衣机门被打开，甩干就会自动停止;若洗衣机的门未关闭，甩干也无法启动。工业领域安全联锁装置应用更加广泛，机械加工的设备(尤其是旋转的设备）中的防护罩一般都会包含安全联锁装置：如一些剪板机、起重机（司操）、加工中心等.需要注意的是,安全联锁装置是可以根据自己的需求安装不同的地方，并非一定要求设备自带。依据更加广泛的概念，限位装置其实也是属于安全联锁装置的一种，如叉车叉齿有一定的安全高度,升到这一高度时，限位装置就会起作用，控制或限制叉车叉齿无法再向上升高。这里面包含两个概念：一是安全性：安全高度;二是与控制装置相联动：控制叉齿无法再升高。根据以上的分析，安全连锁概念的内涵很广，既包括安全连锁防护罩装置，还包括紧急停机按钮电路、安全继电器等内容。下面介绍紧急停止按钮电路和安全继电器的概念和原理。2.紧急停止按钮电路的含义紧急停止按钮，业内简称急停按钮。顾名思义急停按钮就是当发生紧急情况的时候人们可以通过快速按下此按钮来达到保护的措施。在各种工厂里面，一些大中型机器设备或者电器上都可以看到醒目的红色按钮，标准的应该有标示与”紧急停止”含义相同的红色字体.要想再次启动设备必须释放此按钮,也就是只需顺时针方向旋转大约 45°后松开，按下的部分就会弹起....
