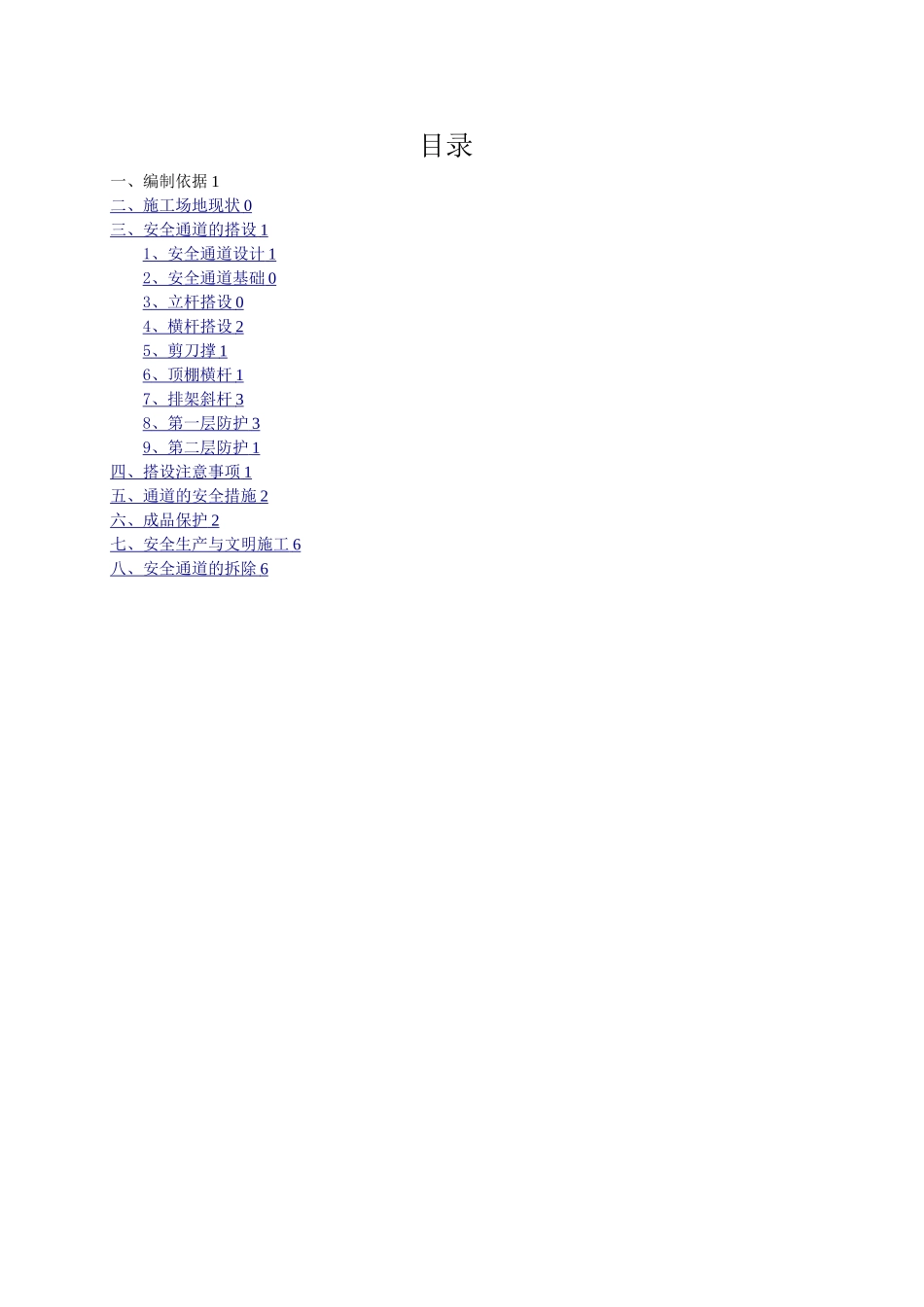

目录一、编制依据 1二、施工场地现状 0 三、安全通道的搭设 1 1 、安全通道设计 1 2 、安全通道基础 0 3 、立杆搭设 0 4 、横杆搭设 2 5 、剪刀撑 1 6 、顶棚横杆 1 7 、排架斜杆 3 8 、第一层防护 3 9 、第二层防护 1 四、搭设注意事项 1 五、通道的安全措施 2 六、成品保护 2 七、安全生产与文明施工 6 八、安全通道的拆除 6 x#楼安全通道防护棚搭设施工方案一、编制依据编制依据主要有以下法律规范及标准:《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2024)《建筑施工高处作业安全技术法律规范》(JGJ80-91)《建筑施工安全检查标准》(JGJ59—99)《建筑地基基础设计法律规范》(GB50007—2024)《建筑结构荷载法律规范》(GB50009—2001)《建设工程安全生产管理条例》福泉•麒龙国际城一号地块 x#楼施工图纸二、施工场地现状x#楼东侧正对着专业市场,x#楼与专业市场之间有一条 8。5 米宽的车行道,油面已铺装完成.专业市场商家正在进行装修施工,人员、车辆密集,流量较大。x#楼正准备进行外墙抹灰及剩余砌体施工。为防止物体打击、高空坠落等安全意外事故的发生,保证过往行人及车辆安全,将 x#楼与专业市场之间通道进行全封闭防护,搭设安全通道防护棚.三、安全通道的搭设1、安全通道设计x#楼塔楼长度约 70 米,搭设时每边加宽 5 米,搭设总长度 80 米。综合现场情况,确定采纳钢管脚手架搭设.搭设高度 5m,宽度为 x#楼与专业市场之间全封闭,中间留 4m 宽的安全通道。侧面靠专业市场每一门面处留2。4m×3.0m 的洞口.安全通道棚顶共分上下两层,间距为 0。6m,每层均满铺脚手板及安全网,且通道两侧满挂密目网。2、安全通道基础x#楼与专业市场之间有一条 8。5 米宽的车行道,油面已铺装完成,车行道两侧是人行道,已铺地砖.因此基础无需处理,只需在立杆底部设置垫板。因 5#楼有一悬挑遮住人行道,搭设宽度为专业市场的人行道加中间的车行道宽度.3、立杆搭设立杆采纳 φ48×3。0 钢管,沿通道长度方向以 1200mm 的间距进行搭设,横距 1200mm;立杆上设置纵向扫地杆(即第一道大横杆),并用直角扣件固定在距地面 200mm 处的立杆上,立杆的垂直偏差不得大于架高的1/300,同时其绝对偏差不大于 75mm。在竖立杆时,用单支 6m 的钢管,不得采纳对接钢管,立杆纵距 1。2 米。禁止使用弯曲钢管.4、横杆搭设(1)大横杆大横杆步距为 1500mm,长度不宜小于三跨...
