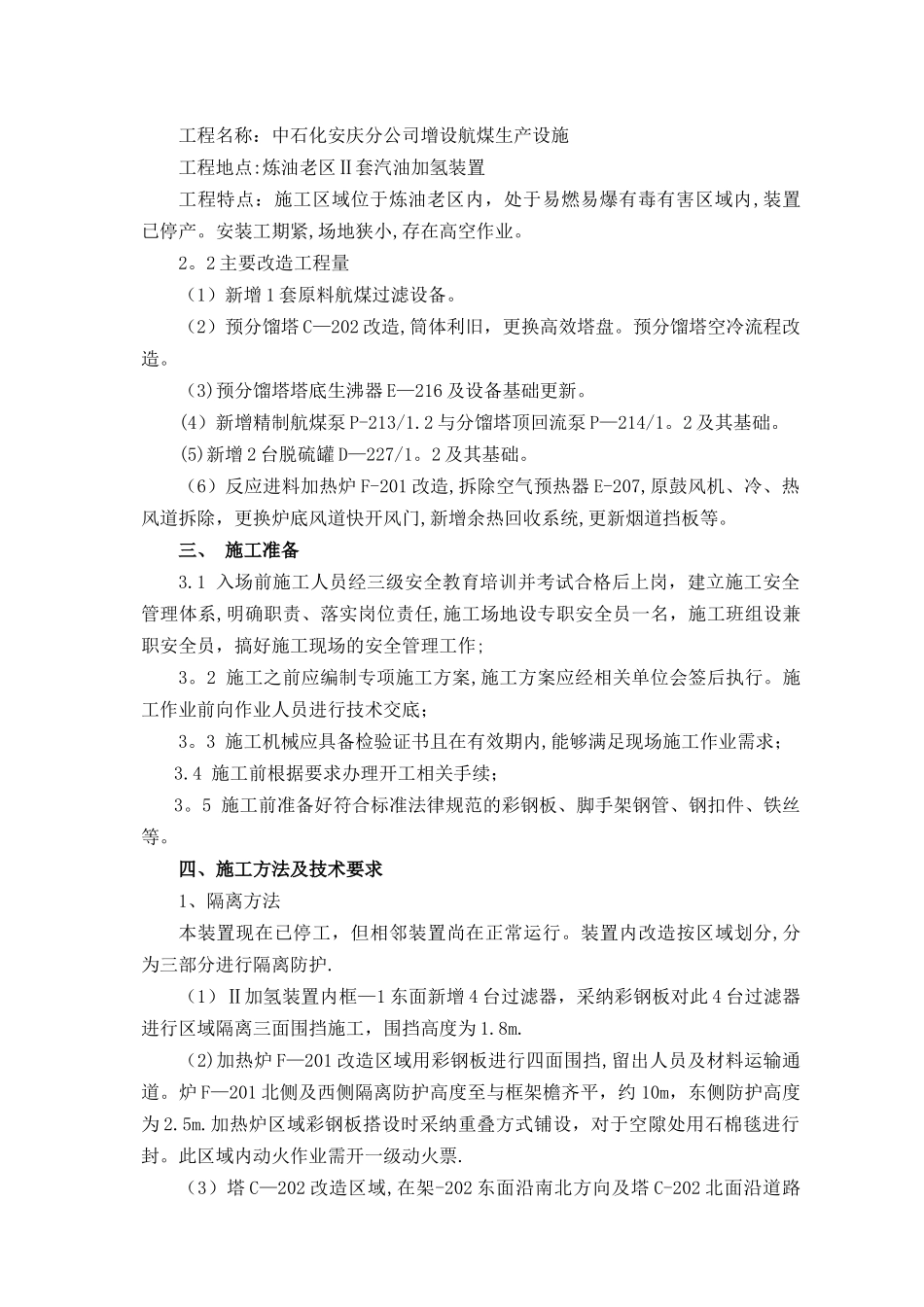

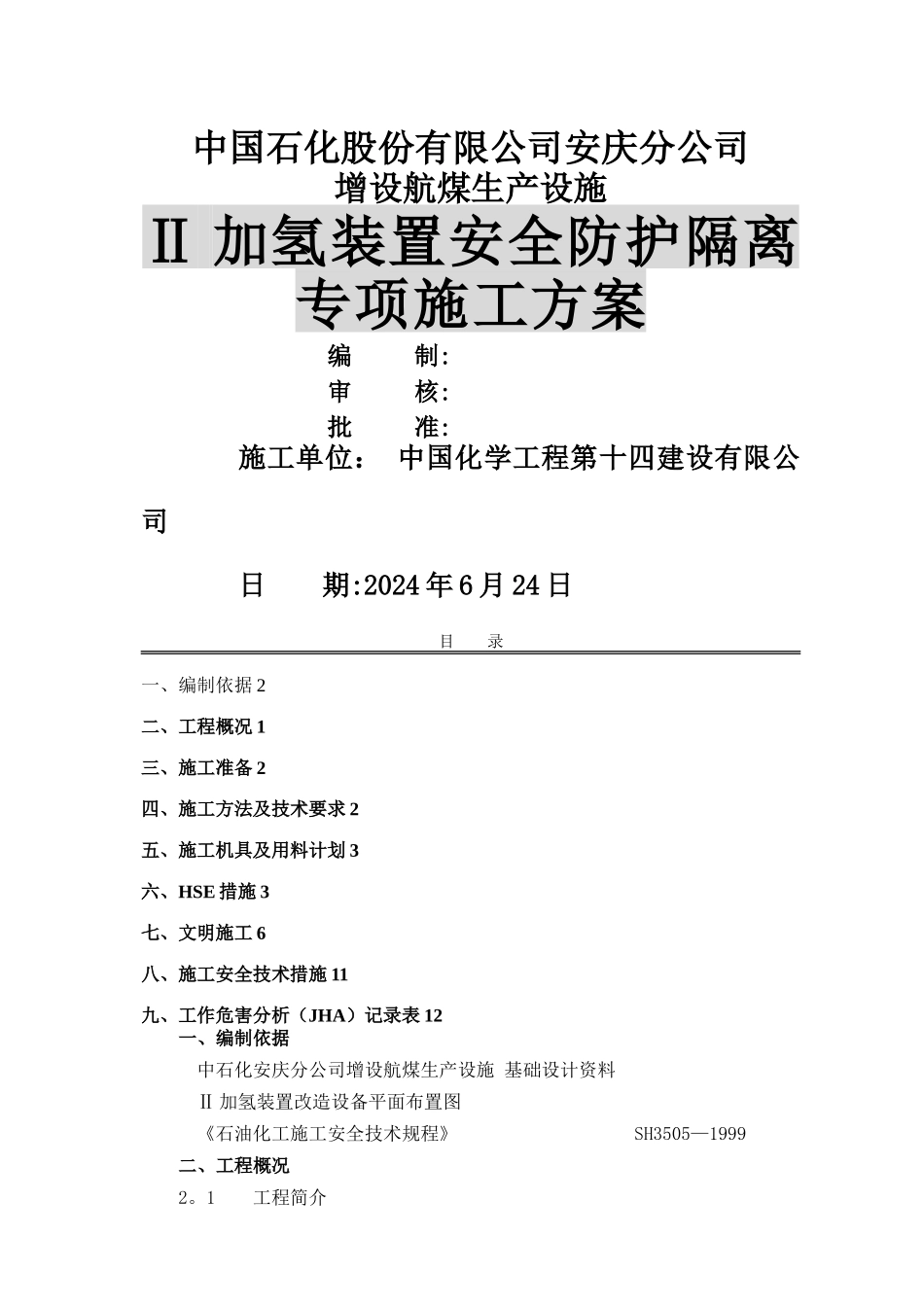

中国石化股份有限公司安庆分公司增设航煤生产设施Ⅱ 加氢装置安全防护隔离专项施工方案编 制:审 核:批 准:施工单位： 中国化学工程第十四建设有限公司日 期:2024 年 6 月 24 日目 录一、编制依据 2二、工程概况 1三、施工准备 2四、施工方法及技术要求 2五、施工机具及用料计划 3六、HSE 措施 3七、文明施工 6八、施工安全技术措施 11九、工作危害分析（JHA）记录表 12一、编制依据中石化安庆分公司增设航煤生产设施 基础设计资料Ⅱ 加氢装置改造设备平面布置图《石油化工施工安全技术规程》 SH3505—1999二、工程概况2。1 工程简介工程名称：中石化安庆分公司增设航煤生产设施工程地点:炼油老区Ⅱ套汽油加氢装置工程特点：施工区域位于炼油老区内，处于易燃易爆有毒有害区域内,装置已停产。安装工期紧,场地狭小,存在高空作业。2。2 主要改造工程量（1）新增 1 套原料航煤过滤设备。（2）预分馏塔 C—202 改造,筒体利旧，更换高效塔盘。预分馏塔空冷流程改造。（3)预分馏塔塔底生沸器 E—216 及设备基础更新。(4）新增精制航煤泵 P-213/1.2 与分馏塔顶回流泵 P—214/1。2 及其基础。(5)新增 2 台脱硫罐 D—227/1。2 及其基础。（6）反应进料加热炉 F-201 改造,拆除空气预热器 E-207,原鼓风机、冷、热风道拆除，更换炉底风道快开风门,新增余热回收系统,更新烟道挡板等。三、 施工准备3.1 入场前施工人员经三级安全教育培训并考试合格后上岗，建立施工安全管理体系,明确职责、落实岗位责任,施工场地设专职安全员一名，施工班组设兼职安全员，搞好施工现场的安全管理工作;3。2 施工之前应编制专项施工方案,施工方案应经相关单位会签后执行。施工作业前向作业人员进行技术交底；3。3 施工机械应具备检验证书且在有效期内,能够满足现场施工作业需求；3.4 施工前根据要求办理开工相关手续；3。5 施工前准备好符合标准法律规范的彩钢板、脚手架钢管、钢扣件、铁丝等。四、施工方法及技术要求1、隔离方法本装置现在已停工，但相邻装置尚在正常运行。装置内改造按区域划分,分为三部分进行隔离防护.（1）Ⅱ加氢装置内框—1 东面新增 4 台过滤器，采纳彩钢板对此 4 台过滤器进行区域隔离三面围挡施工，围挡高度为 1.8m.（2)加热炉 F—201 改造区域用彩钢板进行四面围挡,留出人员及材料运输通道。炉 F—201 北侧及西侧隔离防护高度至与框架檐齐平，约 10m，东侧防护高度为 2.5m.加热炉区域彩钢...
