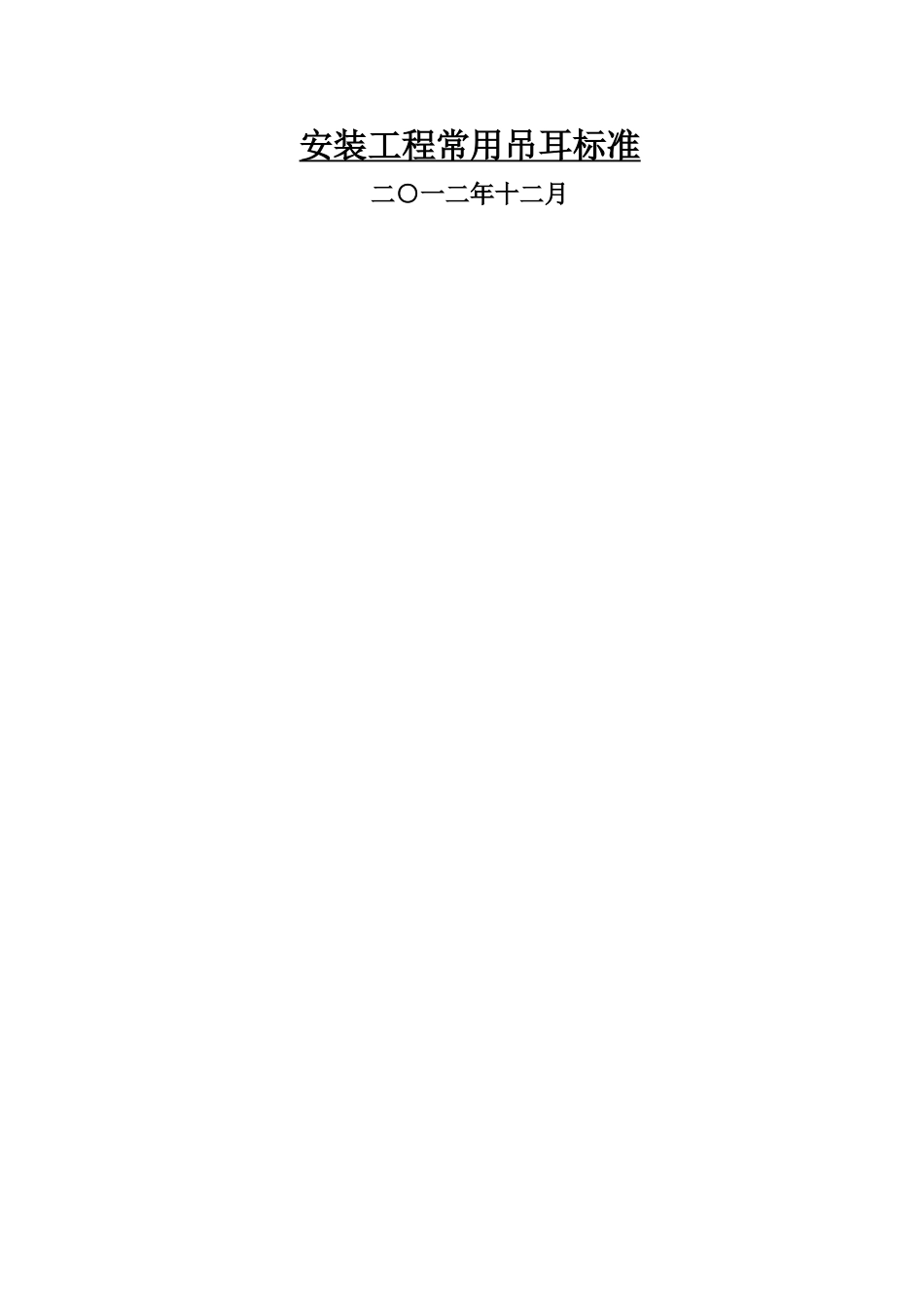

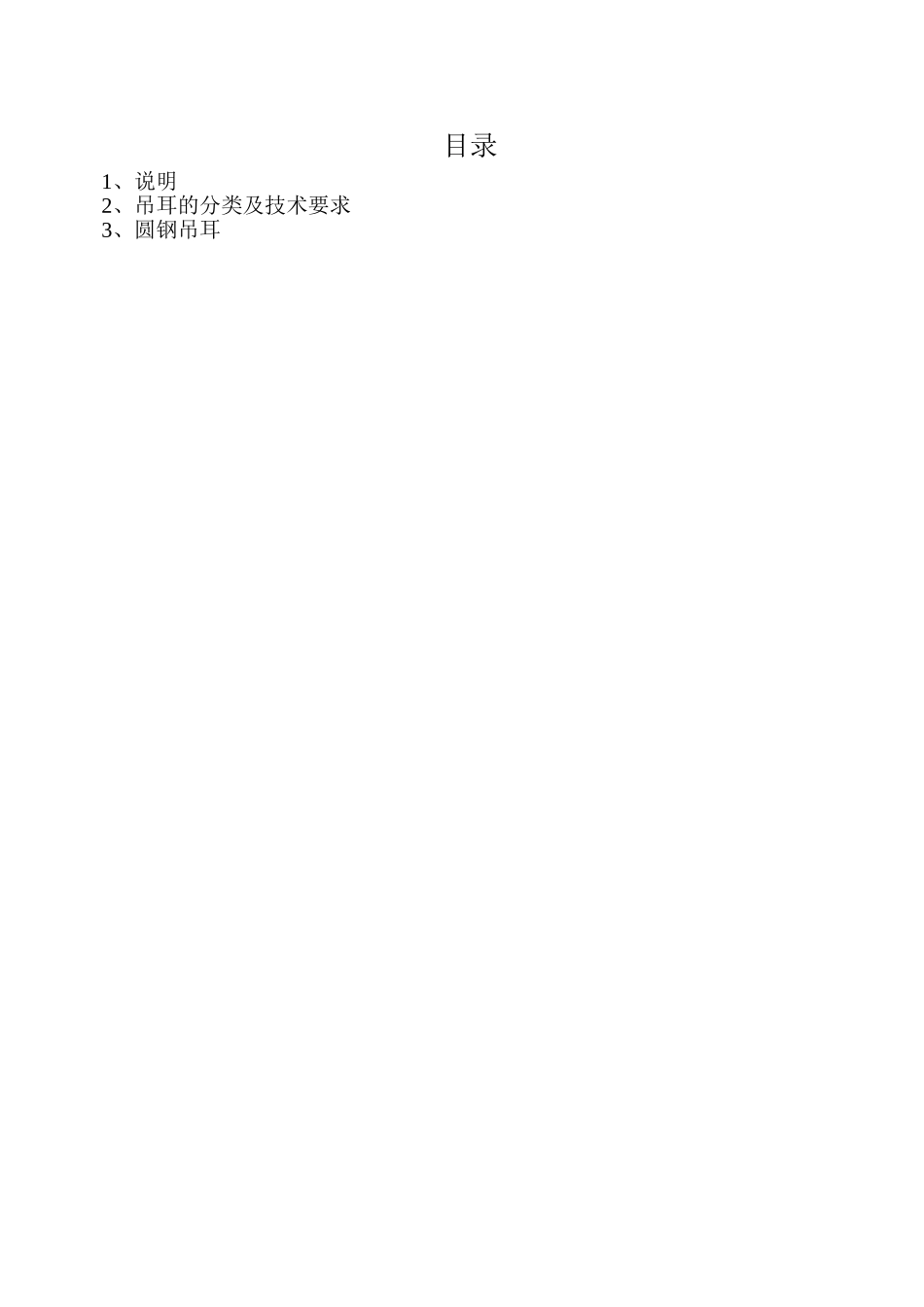

安装工程常用吊耳标准二○一二年十二月目录1、说明2、吊耳的分类及技术要求3、圆钢吊耳1。说明起重作业是电建施工中最常见的作业，也是最容易引发安全事故的特种作业。其中,吊耳的安全性直接影响到设备、人身安全.为了法律规范施工中临时吊耳的制作，保证使用安全,编制本标准.1。1 适用范围本标准适用于公司所有施工项目相关工作.1。2 参考文件化工行业标准，HG/T21574-2024《设备吊耳》《现场起重常用计算》.2。吊耳的分类和技术要求2。1 吊耳的分类施工现场常用的吊耳有三种，一种是圆钢焊制的吊耳，用于较轻工件。一种是钢板焊制的吊耳，用于较重工件.一种是钢管焊制的吊耳,用于大型超重工件，通常由设备厂完成。由于吊耳的使用场合不同，受力情况不 同，可细分为 7 种型式.各种吊耳的型式及公称吊重见表 1-1各种吊耳的型式及公称吊重 表 1—1类型形式简图公称吊重范围适用场合圆钢吊耳B5000㎏以下锅炉护板、连接板等A1000㎏以下小型工件0钢板吊耳A10000㎏以下工件顶部垂直起吊吊耳的分类及公称吊重范围 续表 1—1类型形式简图公称吊重范围适用场合钢板吊耳B10000㎏以下大型、较大型工件，如预热器、省煤器、顶板等C10000㎏以下大型、较大型工件，如预热器、省煤器、顶板等D10000㎏以下大型、较大型工件,如预热器、省煤器、顶板等轴式吊耳A25000㎏以下大型工件,如汽轮机、发电机等.2.2 吊耳的材料和制造技术要求2。2.1 吊耳的材料圆钢吊耳用 3＃钢，禁止用螺纹钢。板式吊耳的吊耳板、筋板和轴式吊耳的档板、材料均为 Q235—A,所用钢板或钢带应符合 GB3274《碳素结构钢和低合金结构热轧厚钢板和钢带》的规定.管式吊耳可选用 GB8162《结构用无缝钢管》中的钢管，材料为 20 钢。垫板材料应于垫板联接的工作母材相同.2.2。2 吊耳的加工和装配板式吊耳的吊耳板应平直,垫板与工件紧密贴合，间隙不大于 1㎜.吊耳板、垫板、筋板等的切割表面不允许有裂纹,毛刺等缺陷。吊耳内孔需打磨光滑，不能有凹凸棱角。2。2。3 吊耳的检验吊耳必须经二级验收后使用：焊工对所有焊缝进行外观检查,不允许存在裂纹与未熔合缺陷，必要时进行磁粉或渗透检查，使用部门应在使用前对吊耳的设置、焊接作全面检查确认。3 圆钢吊耳3.1 适用范围及说明圆钢吊耳适用于轻型工件的吊装，A 型吊耳主要是焊缝受力，用于 1000㎏以下工件,B 型吊耳用于 5T 以下工件，绝对禁止螺纹钢加工吊耳.3。2 结构形式和加工尺寸A、B 型圆钢吊耳的形式及尺寸如图 3...
