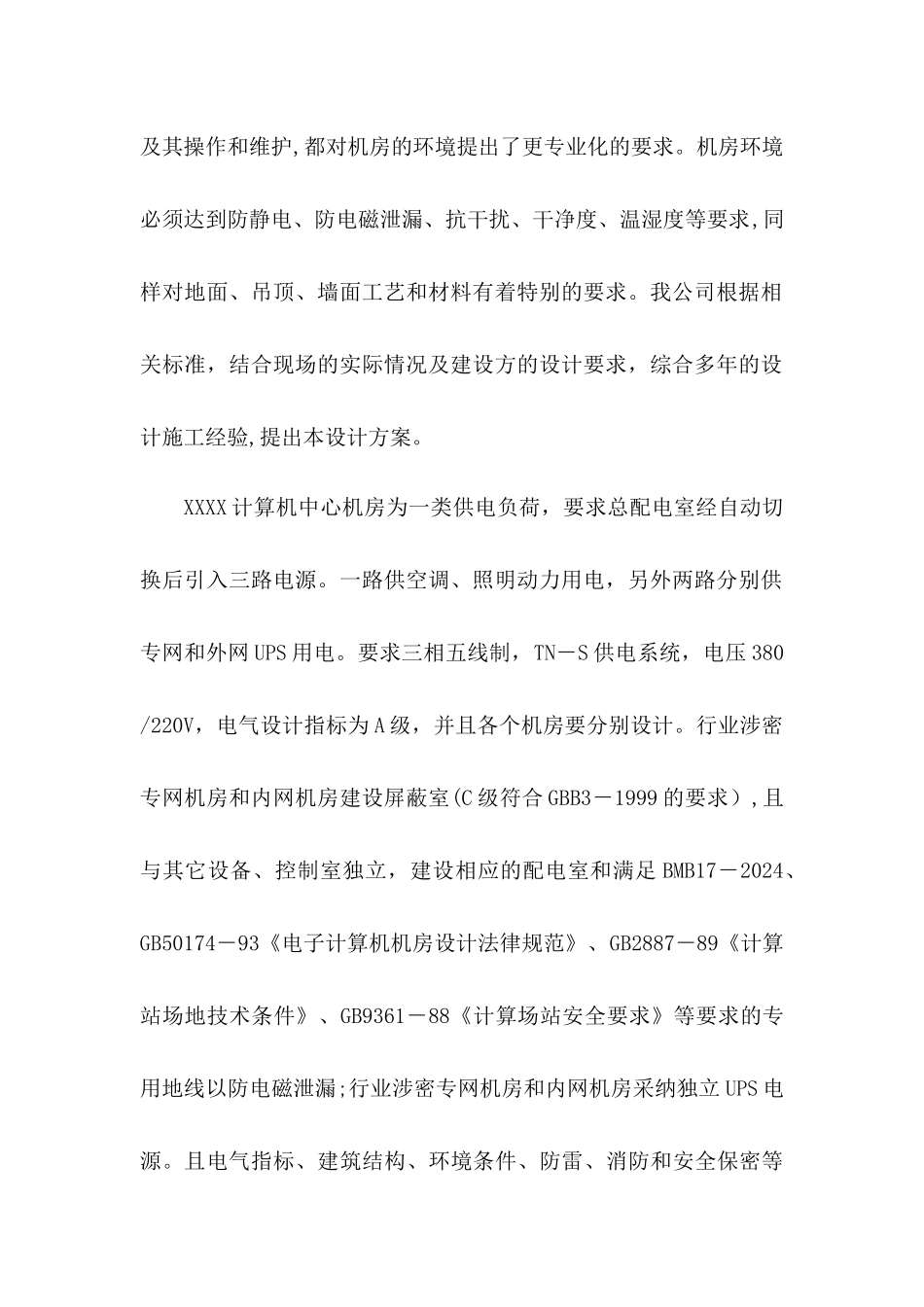

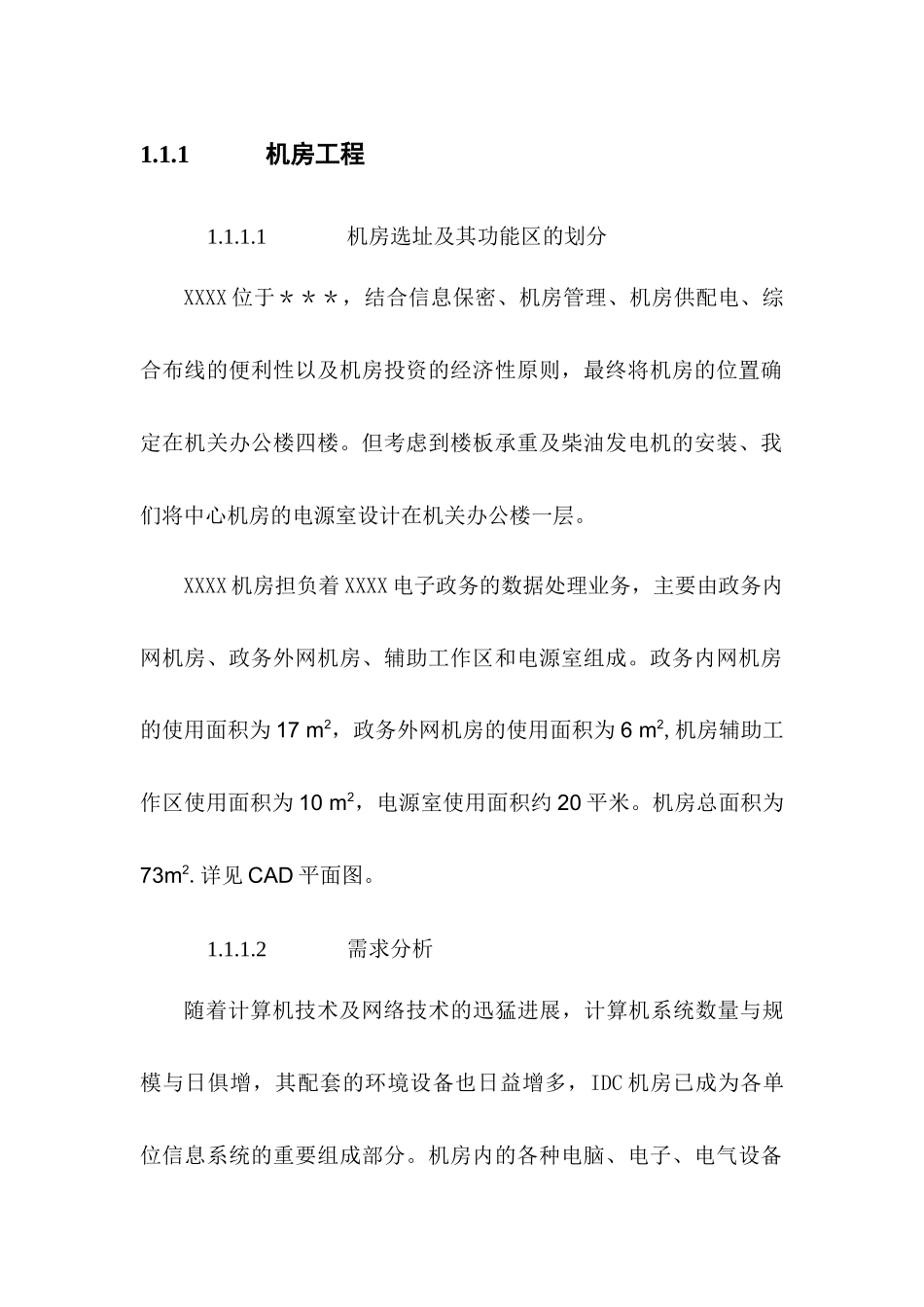

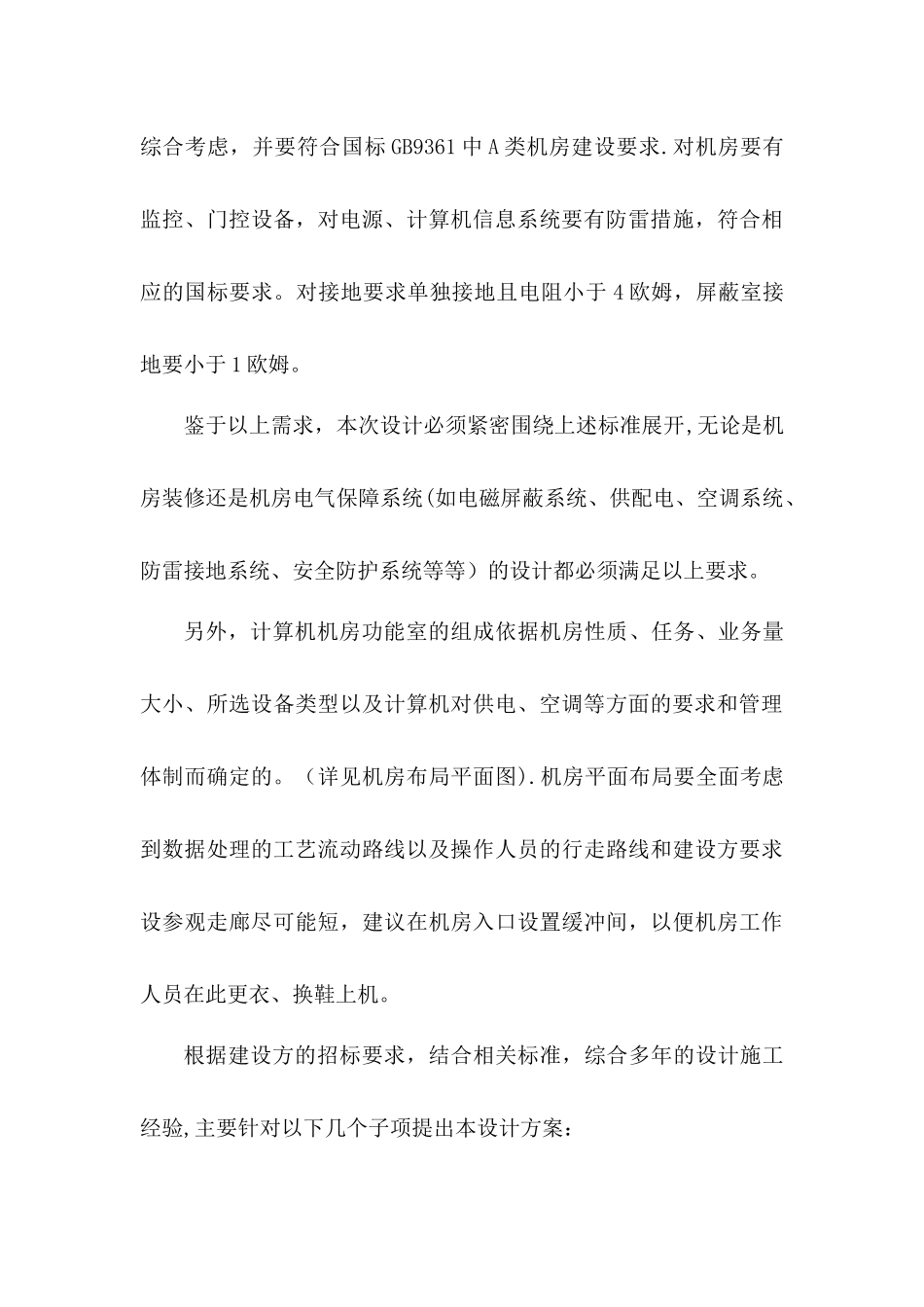

1.1.1机房工程1.1.1.1机房选址及其功能区的划分XXXX 位于＊＊＊，结合信息保密、机房管理、机房供配电、综合布线的便利性以及机房投资的经济性原则，最终将机房的位置确定在机关办公楼四楼。但考虑到楼板承重及柴油发电机的安装、我们将中心机房的电源室设计在机关办公楼一层。XXXX 机房担负着 XXXX 电子政务的数据处理业务，主要由政务内网机房、政务外网机房、辅助工作区和电源室组成。政务内网机房的使用面积为 17 m2，政务外网机房的使用面积为 6 m2,机房辅助工作区使用面积为 10 m2，电源室使用面积约 20 平米。机房总面积为73m2.详见 CAD 平面图。1.1.1.2需求分析随着计算机技术及网络技术的迅猛进展，计算机系统数量与规模与日俱增，其配套的环境设备也日益增多，IDC 机房已成为各单位信息系统的重要组成部分。机房内的各种电脑、电子、电气设备及其操作和维护,都对机房的环境提出了更专业化的要求。机房环境必须达到防静电、防电磁泄漏、抗干扰、干净度、温湿度等要求,同样对地面、吊顶、墙面工艺和材料有着特别的要求。我公司根据相关标准，结合现场的实际情况及建设方的设计要求，综合多年的设计施工经验,提出本设计方案。XXXX 计算机中心机房为一类供电负荷，要求总配电室经自动切换后引入三路电源。一路供空调、照明动力用电，另外两路分别供专网和外网 UPS 用电。要求三相五线制，TN－S 供电系统，电压 380/220V，电气设计指标为 A 级，并且各个机房要分别设计。行业涉密专网机房和内网机房建设屏蔽室(C 级符合 GBB3－1999 的要求）,且与其它设备、控制室独立，建设相应的配电室和满足 BMB17－2024、GB50174－93《电子计算机机房设计法律规范》、GB2887－89《计算站场地技术条件》、GB9361－88《计算场站安全要求》等要求的专用地线以防电磁泄漏;行业涉密专网机房和内网机房采纳独立 UPS 电源。且电气指标、建筑结构、环境条件、防雷、消防和安全保密等综合考虑，并要符合国标 GB9361 中 A 类机房建设要求.对机房要有监控、门控设备，对电源、计算机信息系统要有防雷措施，符合相应的国标要求。对接地要求单独接地且电阻小于 4 欧姆，屏蔽室接地要小于 1 欧姆。鉴于以上需求，本次设计必须紧密围绕上述标准展开,无论是机房装修还是机房电气保障系统(如电磁屏蔽系统、供配电、空调系统、防雷接地系统、安全防护系统等等）的设计都必须满足以上要求。另外，计算机机房功能室的组成依据机房性质、任...
