定位测量方案

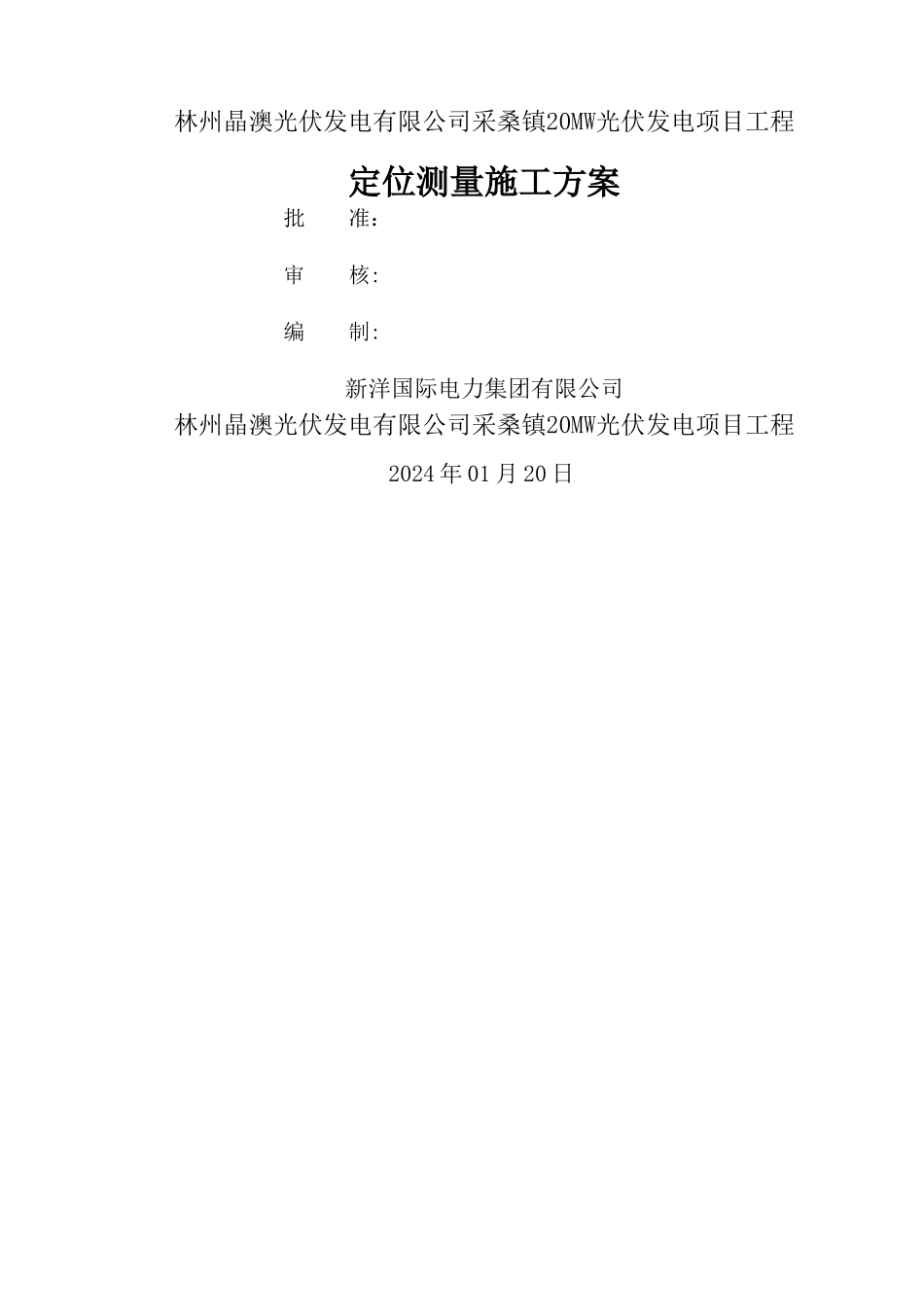

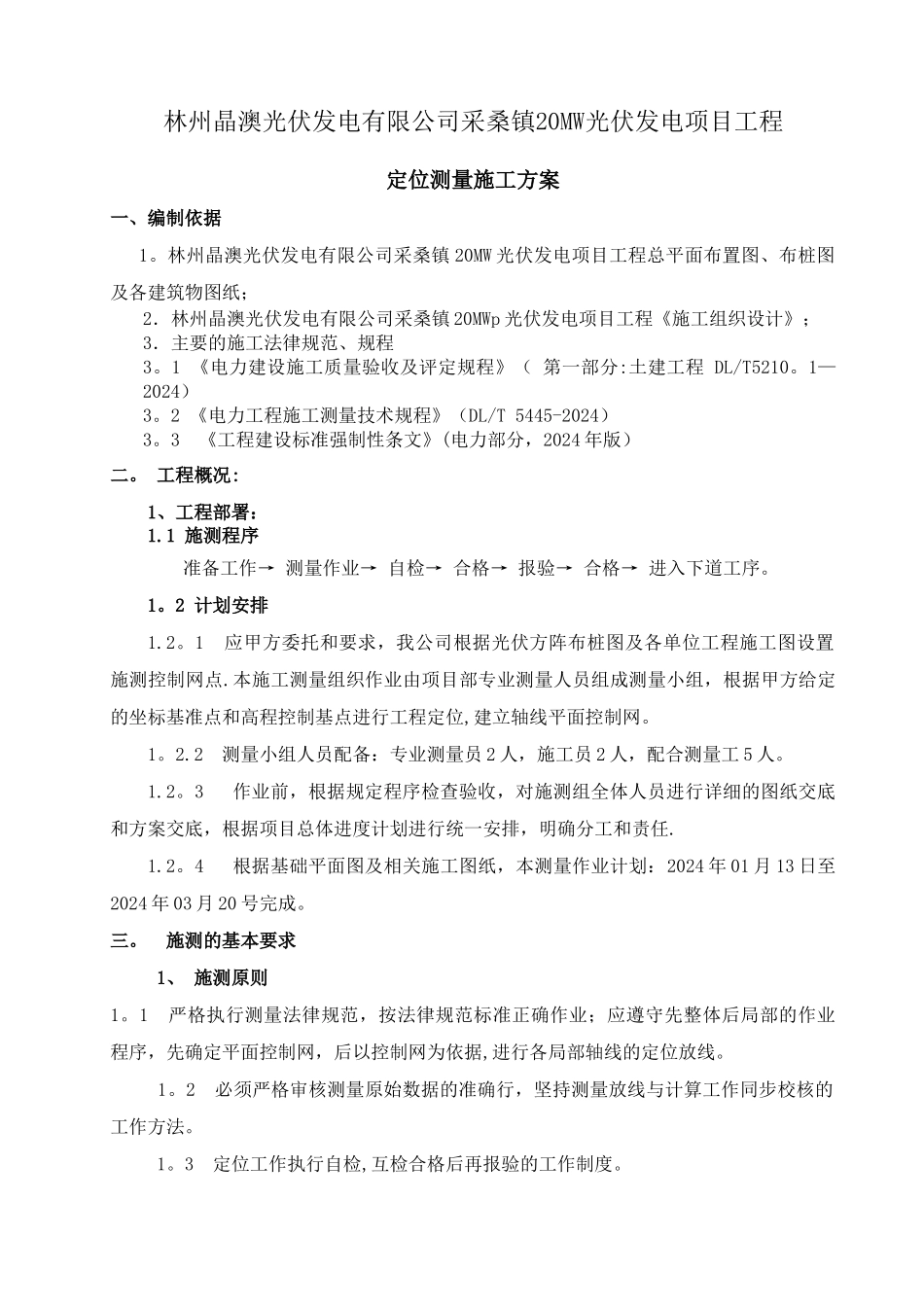

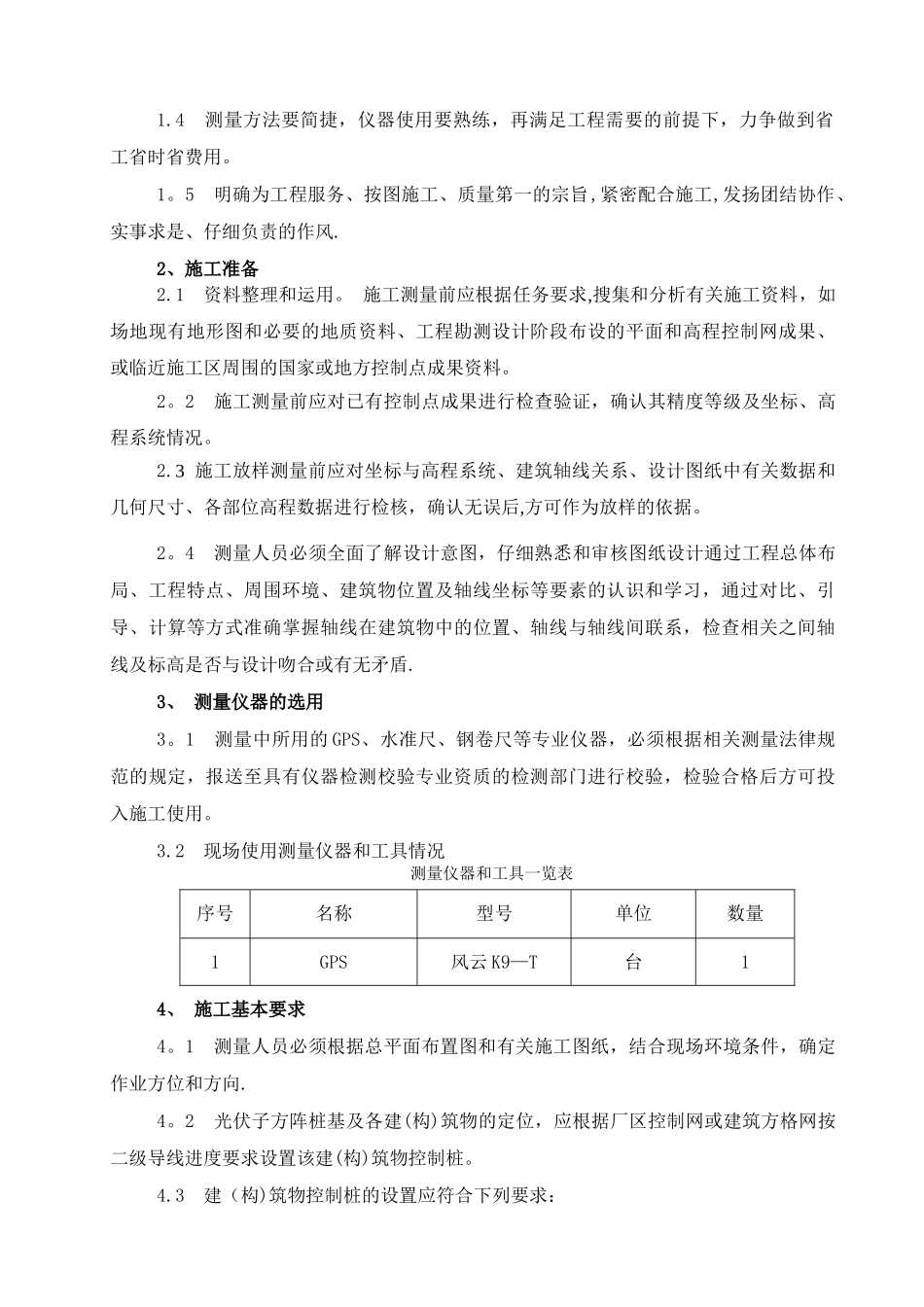

林州晶澳光伏发电有限公司采桑镇20MW光伏发电项目工程定位测量施工方案批 准：审 核:编 制:新洋国际电力集团有限公司林州晶澳光伏发电有限公司采桑镇20MW光伏发电项目工程2024 年 01 月 20 日林州晶澳光伏发电有限公司采桑镇20MW光伏发电项目工程定位测量施工方案一、编制依据 1。林州晶澳光伏发电有限公司采桑镇 20MW 光伏发电项目工程总平面布置图、布桩图及各建筑物图纸；2．林州晶澳光伏发电有限公司采桑镇 20MWp 光伏发电项目工程《施工组织设计》；3．主要的施工法律规范、规程3。1 《电力建设施工质量验收及评定规程》（ 第一部分:土建工程 DL/T5210。1—2024）3。2 《电力工程施工测量技术规程》（DL/T 5445-2024）3。3 《工程建设标准强制性条文》(电力部分，2024 年版）二。 工程概况:1、工程部署：1.1 施测程序准备工作→ 测量作业→ 自检→ 合格→ 报验→ 合格→ 进入下道工序。1。2 计划安排 1.2。1 应甲方委托和要求，我公司根据光伏方阵布桩图及各单位工程施工图设置施测控制网点.本施工测量组织作业由项目部专业测量人员组成测量小组，根据甲方给定的坐标基准点和高程控制基点进行工程定位,建立轴线平面控制网。1。2.2 测量小组人员配备：专业测量员 2 人，施工员 2 人，配合测量工 5 人。 1.2。3 作业前，根据规定程序检查验收，对施测组全体人员进行详细的图纸交底和方案交底，根据项目总体进度计划进行统一安排，明确分工和责任.1.2。4 根据基础平面图及相关施工图纸，本测量作业计划：2024 年 01 月 13 日至2024 年 03 月 20 号完成。三。 施测的基本要求 1、 施测原则1。1 严格执行测量法律规范，按法律规范标准正确作业；应遵守先整体后局部的作业程序，先确定平面控制网，后以控制网为依据,进行各局部轴线的定位放线。 1。2 必须严格审核测量原始数据的准确行，坚持测量放线与计算工作同步校核的工作方法。1。3 定位工作执行自检,互检合格后再报验的工作制度。1.4 测量方法要简捷，仪器使用要熟练，再满足工程需要的前提下，力争做到省工省时省费用。1。5 明确为工程服务、按图施工、质量第一的宗旨,紧密配合施工,发扬团结协作、实事求是、仔细负责的作风.2、施工准备2.1 资料整理和运用。 施工测量前应根据任务要求,搜集和分析有关施工资料，如场地现有地形图和必要的地质资料、工程勘测设计阶段布设的平面和高程控制网成果、或临近施工区周围的国家或地方...
