定向钻穿越铁路方案

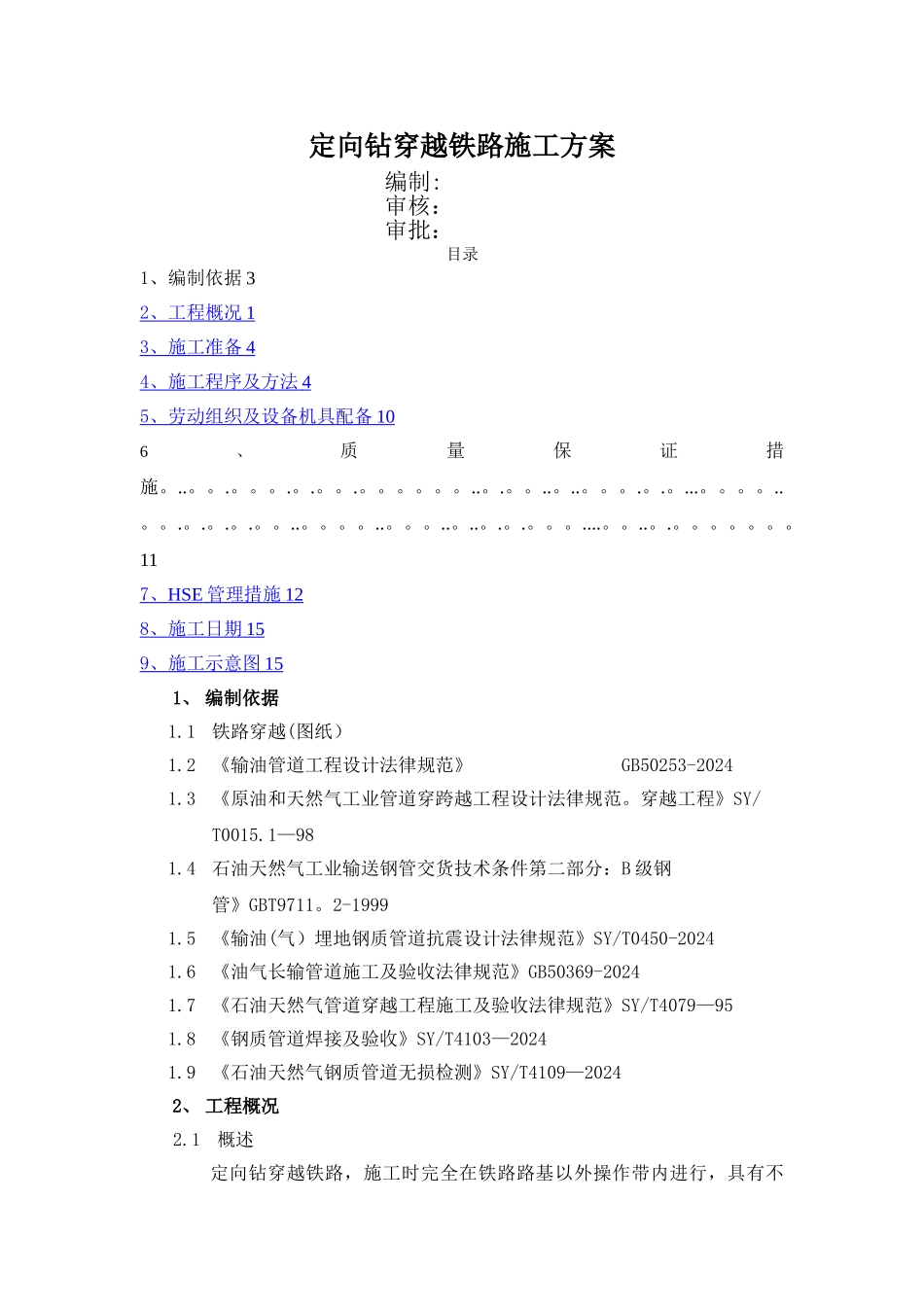

定向钻穿越铁路施工方案编制:审核：审批：目录1、编制依据 32 、工程概况 1 3 、施工准备 4 4 、施工程序及方法 4 5 、劳动组织及设备机具配备 10 6、质量保证措施。..。。.。。。.。.。。.。。。。。。..。.。。..。..。。。.。.。...。。。。..。。.。.。.。.。。..。。。。..。。。..。..。.。.。。。....。。..。.。。。。。。。117 、 HSE 管理措施 12 8 、 施工日期 15 9 、 施工示意图 15 1、 编制依据1.1铁路穿越(图纸）1.2《输油管道工程设计法律规范》 GB50253-20241.3《原油和天然气工业管道穿跨越工程设计法律规范。穿越工程》SY/T0015.1—981.4石油天然气工业输送钢管交货技术条件第二部分：B 级钢管》GBT9711。2-19991.5《输油(气）埋地钢质管道抗震设计法律规范》SY/T0450-20241.6《油气长输管道施工及验收法律规范》GB50369-20241.7《石油天然气管道穿越工程施工及验收法律规范》SY/T4079—951.8《钢质管道焊接及验收》SY/T4103—20241.9《石油天然气钢质管道无损检测》SY/T4109—20242、 工程概况2.1概述定向钻穿越铁路，施工时完全在铁路路基以外操作带内进行，具有不破坏公路路面路基、不影响通行、对环境影响较小、施工周期短、管道运营安全、综合造价低等优点。2.2地质情况及难点管道所经地区为 3 类土，为辽化厂区铁路专用线道路，土层中所含有的碎石、块石较多,需用钻机的钻力较大,为保证施工的顺利进行,根据我单位常年的施工经验,定向钻钻机需采纳钻力较大的中型定向钻机.2.3工程技术要求2.3.1管道采纳 φ377L415MB 直缝电阻焊钢管，制管标准执行《石油天然气工业输送钢管交货技术条件》.2.3.2管道焊接、检验、清扫与试压均根据《油气长输管道施工及焊接法律规范》（GB50369—2024)执行.本工程焊接工艺采纳半自动焊，根焊及焊口返修补焊均采纳手工下向焊。所有环形焊缝经 100％射线和 100％超声波探伤，执行标准《石油天然气钢质管道无损检测》.2.3.3工作套管管道外防腐采纳常温型普通级防腐。3、 施工准备3.1 根据设计现场交桩的具体位置，通过详细的现场勘察，根据设计文件及相关的施工验收标准,并结合拟投入的施工设备情况，编制切实可行的施工方案报有关部门审批.3.2 积极会同业主、设计等有关部门与铁路主管部门进行联系，提供必要的技术文件,办理相应的施工许可证。3.3 根据批复的施工方案进行进场道路的修筑和作业场地的平整，调运各种施工机械设备进场.3.4 根据设计图纸...
