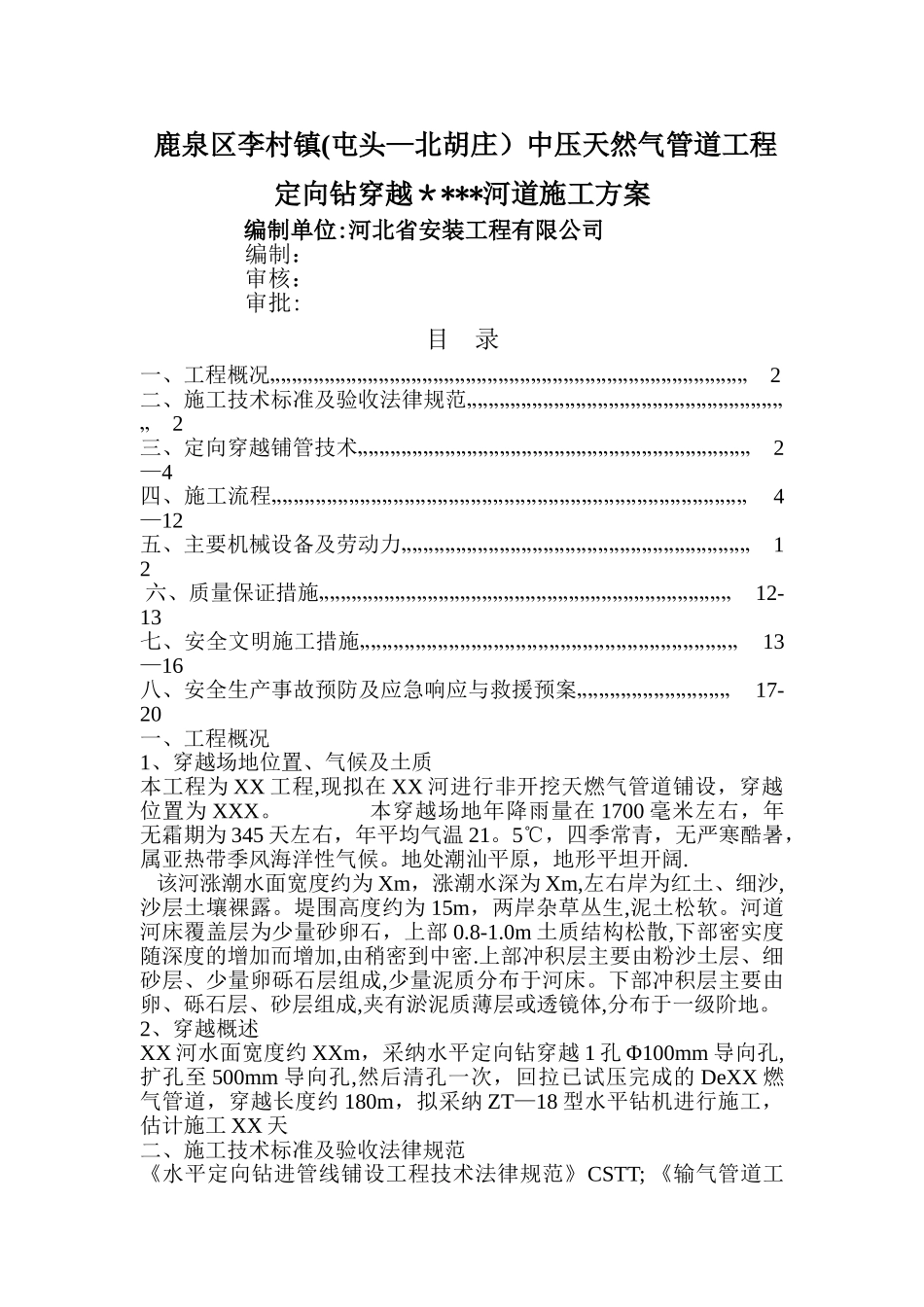

鹿泉区李村镇(屯头—北胡庄）中压天然气管道工程定向钻穿越＊***河道施工方案编制单位:河北省安装工程有限公司编制：审核：审批:目 录一、工程概况„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„ 2 二、施工技术标准及验收法律规范„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„ 2 三、定向穿越铺管技术„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„ 2—4 四、施工流程„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„ 4—12 五、主要机械设备及劳动力„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„ 12 六、质量保证措施„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„ 12-13 七、安全文明施工措施„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„ 13—16 八、安全生产事故预防及应急响应与救援预案„„„„„„„„„„„„„„ 17-20一、工程概况 1、穿越场地位置、气候及土质 本工程为 XX 工程,现拟在 XX 河进行非开挖天燃气管道铺设，穿越位置为 XXX。 本穿越场地年降雨量在 1700 毫米左右，年无霜期为 345 天左右，年平均气温 21。5℃，四季常青，无严寒酷暑，属亚热带季风海洋性气候。地处潮汕平原，地形平坦开阔. 该河涨潮水面宽度约为 Xm，涨潮水深为 Xm,左右岸为红土、细沙,沙层土壤裸露。堤围高度约为 15m，两岸杂草丛生,泥土松软。河道河床覆盖层为少量砂卵石，上部 0.8-1.0m 土质结构松散,下部密实度随深度的增加而增加,由稍密到中密.上部冲积层主要由粉沙土层、细砂层、少量卵砾石层组成,少量泥质分布于河床。下部冲积层主要由卵、砾石层、砂层组成,夹有淤泥质薄层或透镜体,分布于一级阶地。2、穿越概述 XX 河水面宽度约 XXm，采纳水平定向钻穿越 1 孔 Φ100mm 导向孔,扩孔至 500mm 导向孔,然后清孔一次，回拉已试压完成的 DeXX 燃气管道，穿越长度约 180m，拟采纳 ZT—18 型水平钻机进行施工，估计施工 XX 天二、施工技术标准及验收法律规范 《水平定向钻进管线铺设工程技术法律规范》CSTT; 《输气管道工程设计法律规范》GB50251-——2024； 《油气输送管道穿越工程设计法律规范》GB50423-2024； 《石油天然气建设工程施工质量验收法律规范输油输气管道线路...
