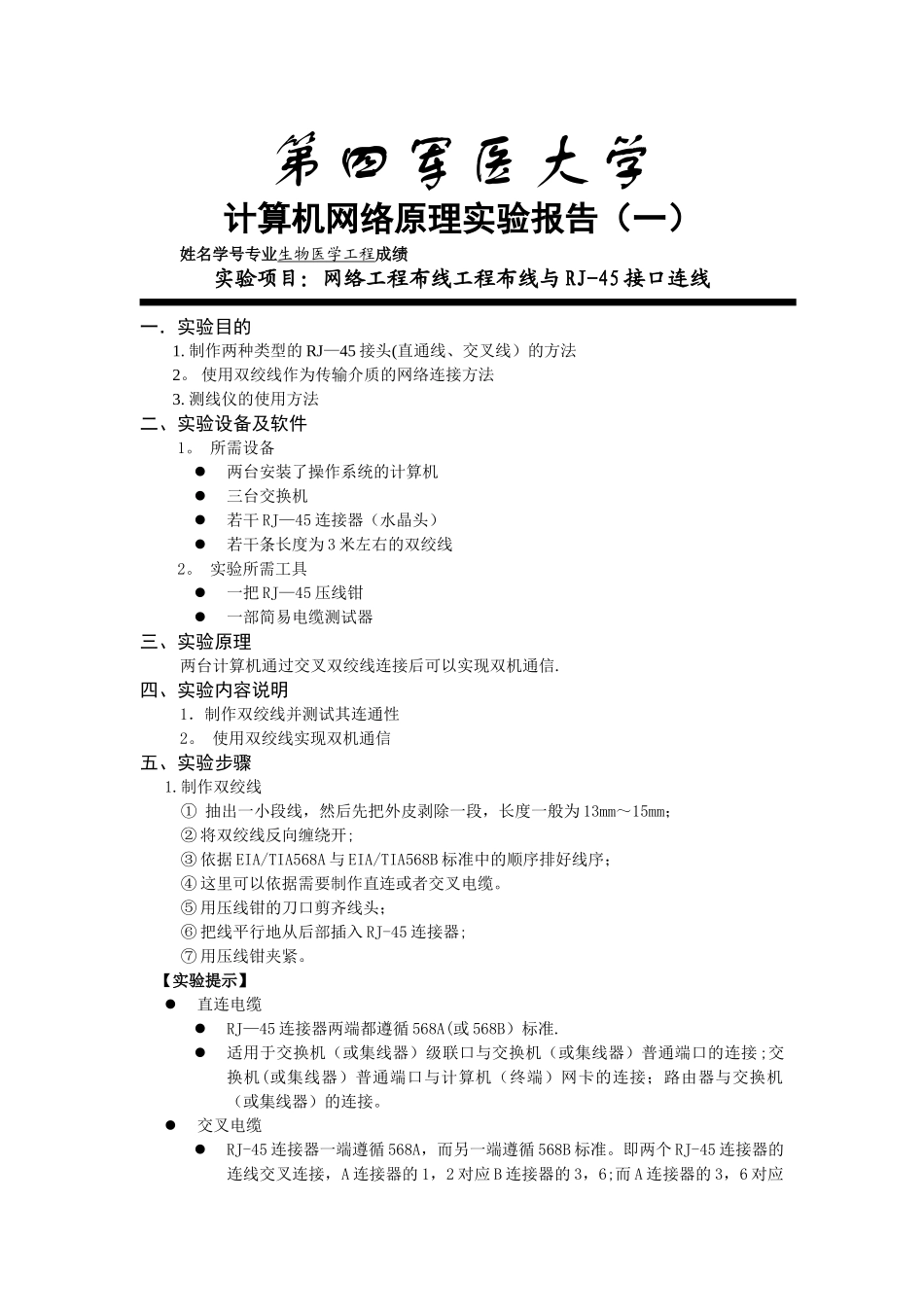

第四军医大学计算机网络原理实验报告（一）姓名学号专业生物医学工程成绩实验项目：网络工程布线工程布线与 RJ-45 接口连线一．实验目的1. 制作两种类型的 RJ—45 接头(直通线、交叉线）的方法2。 使用双绞线作为传输介质的网络连接方法3. 测线仪的使用方法二、实验设备及软件1。 所需设备两台安装了操作系统的计算机三台交换机若干 RJ—45 连接器（水晶头）若干条长度为 3 米左右的双绞线2。 实验所需工具一把 RJ—45 压线钳一部简易电缆测试器三、实验原理两台计算机通过交叉双绞线连接后可以实现双机通信.四、实验内容说明1．制作双绞线并测试其连通性2。 使用双绞线实现双机通信五、实验步骤1.制作双绞线① 抽出一小段线，然后先把外皮剥除一段，长度一般为 13mm～15mm；② 将双绞线反向缠绕开;③ 依据 EIA/TIA568A 与 EIA/TIA568B 标准中的顺序排好线序；④ 这里可以依据需要制作直连或者交叉电缆。⑤ 用压线钳的刀口剪齐线头；⑥ 把线平行地从后部插入 RJ-45 连接器;⑦ 用压线钳夹紧。 【实验提示】直连电缆RJ—45 连接器两端都遵循 568A(或 568B）标准.适用于交换机（或集线器）级联口与交换机（或集线器）普通端口的连接 ;交换机(或集线器）普通端口与计算机（终端）网卡的连接；路由器与交换机（或集线器）的连接。交叉电缆RJ-45 连接器一端遵循 568A，而另一端遵循 568B 标准。即两个 RJ-45 连接器的连线交叉连接，A 连接器的 1，2 对应 B 连接器的 3，6;而 A 连接器的 3，6 对应B 连接器的 1，2.适用于交换机（或集线器）普通端口与交换机（或集线器)普通端口连接；路由器与计算机（终端)网卡连接；两台计算机直接连接；两台路由器直接连接。2。测试连通性打开简易电缆测试器的电源，将网络插头分别插入主测试器和远程测试端，主测试器指示灯从 1 至 G 逐个顺序闪亮,若接线不正常,将按下述情况显示：有一根网线断路时，主测试器和远程测试端标识该网线的灯都不亮（若网线少于两根线联通时,则灯都不亮）；对于交叉线缆,主测试器指示灯从 1 至 G 逐个顺序闪亮的同时，远程测试端指示灯也将根据该网线实际交叉的位置逐个闪亮;网线有两根短路时,主测试器显示不变,远程测试端显示短路的两根线的灯都不亮。3。使用双绞线实现双机通信根据图示结构,将两台计算机通过交叉双绞线直接连接。为计算机安装网络协议并配置网络属性。 使用 PING...
