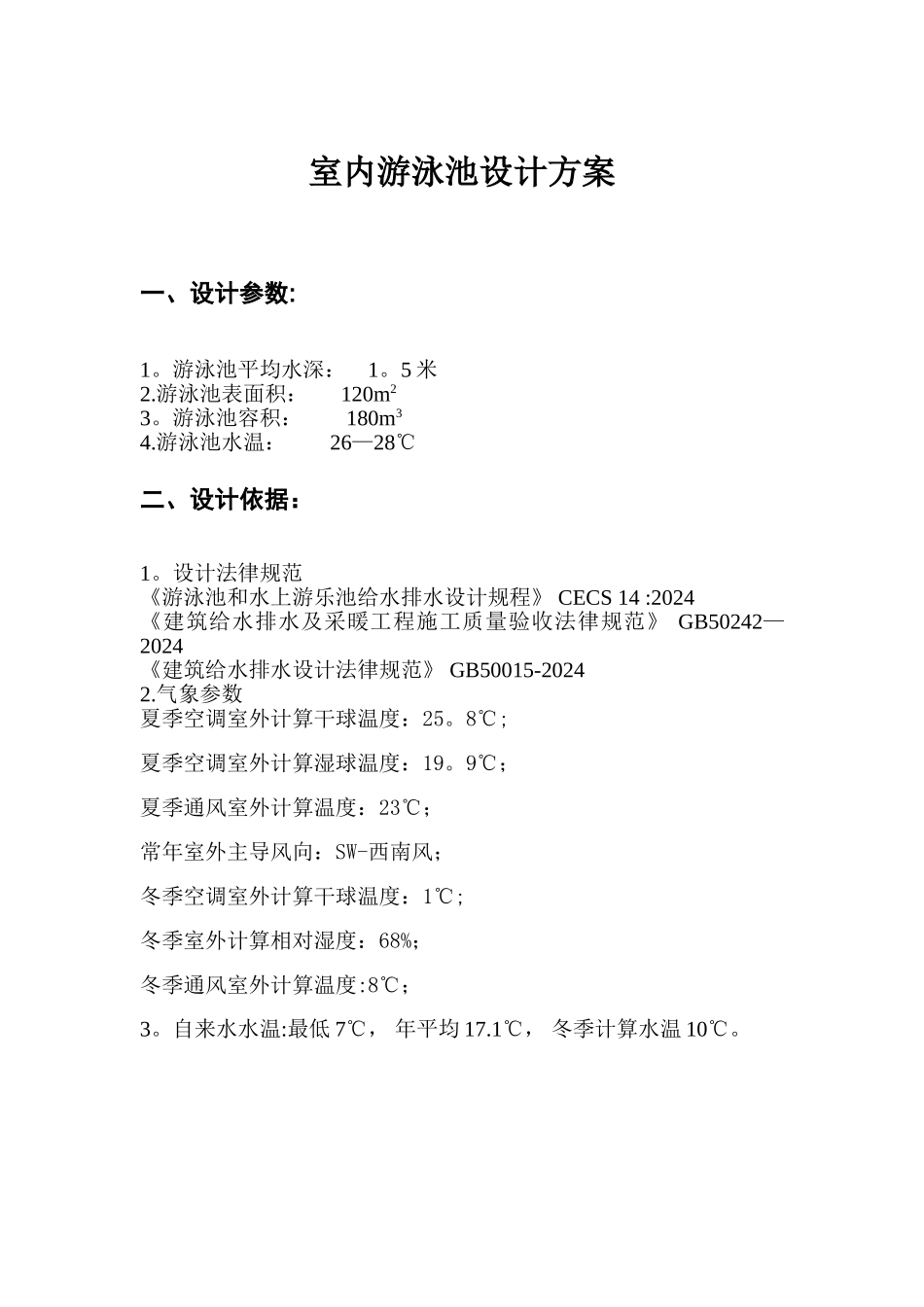

室内游泳池设计方案_第1页
1/3

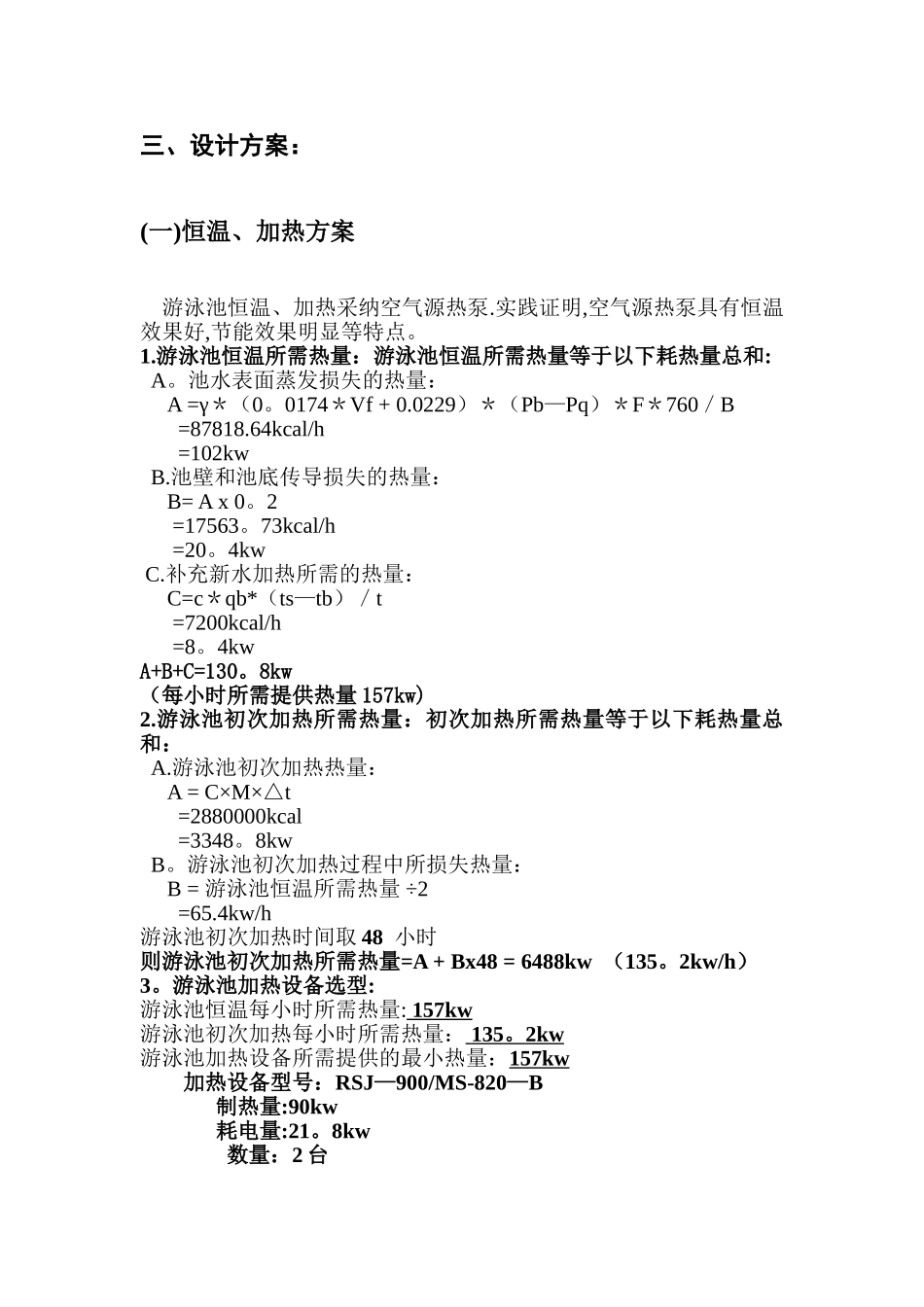

室内游泳池设计方案_第2页
2/3

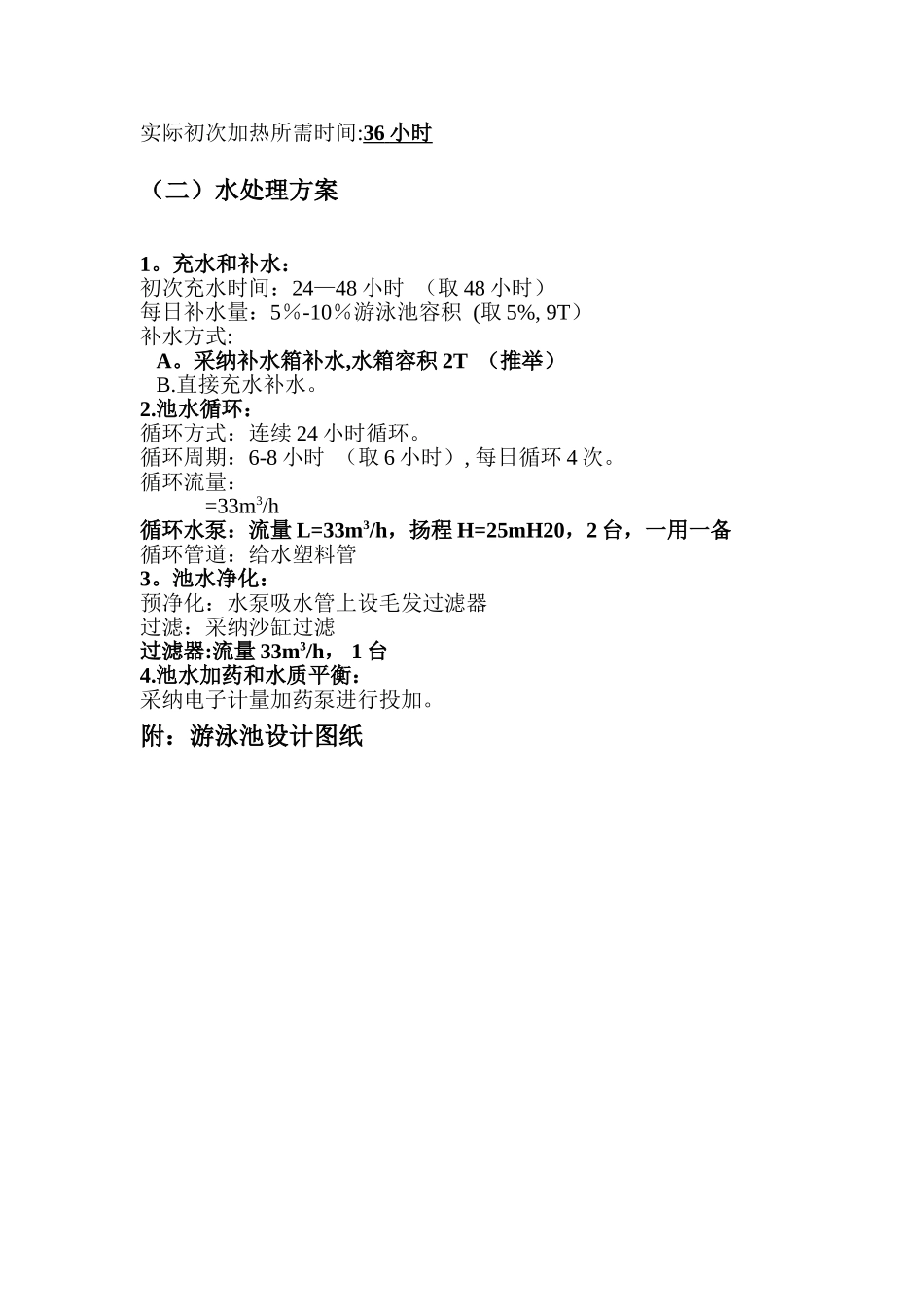

室内游泳池设计方案_第3页
3/3
室内游泳池设计方案一、设计参数:1。游泳池平均水深: 1。5 米2.游泳池表面积: 120m23。游泳池容积: 180m34.游泳池水温: 26—28℃二、设计依据:1。设计法律规范《游泳池和水上游乐池给水排水设计规程》 CECS 14 :2024《建筑给水排水及采暖工程施工质量验收法律规范》 GB50242—2024《建筑给水排水设计法律规范》 GB50015-20242.气象参数夏季空调室外计算干球温度:25。8℃;夏季空调室外计算湿球温度:19。9℃;夏季通风室外计算温度:23℃;常年室外主导风向:SW-西南风;冬季空调室外计算干球温度:1℃;冬季室外计算相对湿度:68%;冬季通风室外计算温度:8℃;3。自来水水温:最低 7℃, 年平均 17.1℃, 冬季计算水温 10℃。三、设计方案:(一)恒温、加热方案 游泳池恒温、加热采纳空气源热泵.实践证明,空气源热泵具有恒温效果好,节能效果明显等特点。1.游泳池恒温所需热量:游泳池恒温所需热量等于以下耗热量总和: A。池水表面蒸发损失的热量: A =γ*(0。0174*Vf + 0.0229)*(Pb—Pq)*F*760/B =87818.64kcal/h =102kw B.池壁和池底传导损失的热量: B= A x 0。2 =17563。73kcal/h =20。4kw C.补充新水加热所需的热量: C=c*qb*(ts—tb)/t =7200kcal/h =8。4kwA+B+C=130。8kw (每小时所需提供热量 157kw)2.游泳池初次加热所需热量:初次加热所需热量等于以下耗热量总和: A.游泳池初次加热热量: A = C×M×△t =2880000kcal =3348。8kw B。游泳池初次加热过程中所损失热量: B = 游泳池恒温所需热量 ÷2 =65.4kw/h游泳池初次加热时间取 48 小时则游泳池初次加热所需热量=A + Bx48 = 6488kw (135。2kw/h)3。游泳池加热设备选型:游泳池恒温每小时所需热量: 157kw游泳池初次加热每小时所需热量: 135 。 2kw 游泳池加热设备所需提供的最小热量:157kw加热设备型号:RSJ—900/MS-820—B 制热量:90kw 耗电量:21。8kw 数量:2 台实际初次加热所需时间:36 小时 (二)水处理方案1。充水和补水:初次充水时间:24—48 小时 (取 48 小时)每日补水量:5%-10%游泳池容积 (取 5%, 9T)补水方式: A。采纳补水箱补水,水箱容积 2T (推举) B.直接充水补水。2.池水循环:循环方式:连续 24 小时循环。循环周期:6-8 小时 (取 6 小时), 每日循环 4 次。循环流量: =33m3/h循环水泵:流量 L=33m3/h,扬程 H=25mH20,2 台,一用一备循环管道:给水塑料管3。池水净化:预净化:水泵吸水管上设毛发过滤器过滤:采纳沙缸过滤过滤器:流量 33m3/h, 1 台4.池水加药和水质平衡:采纳电子计量加药泵进行投加。附:游泳池设计图纸
