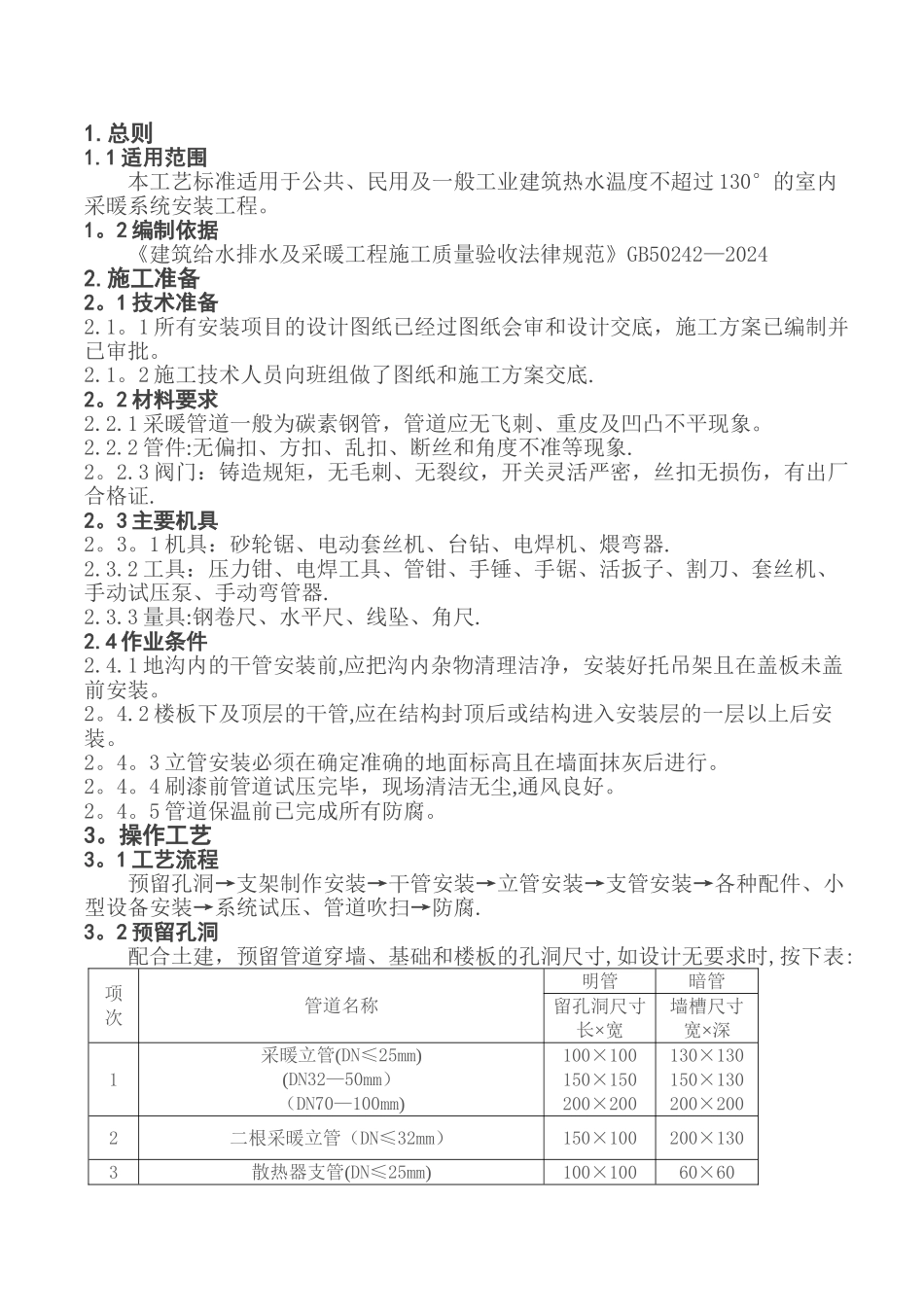

室内采暖管道施工工艺标准

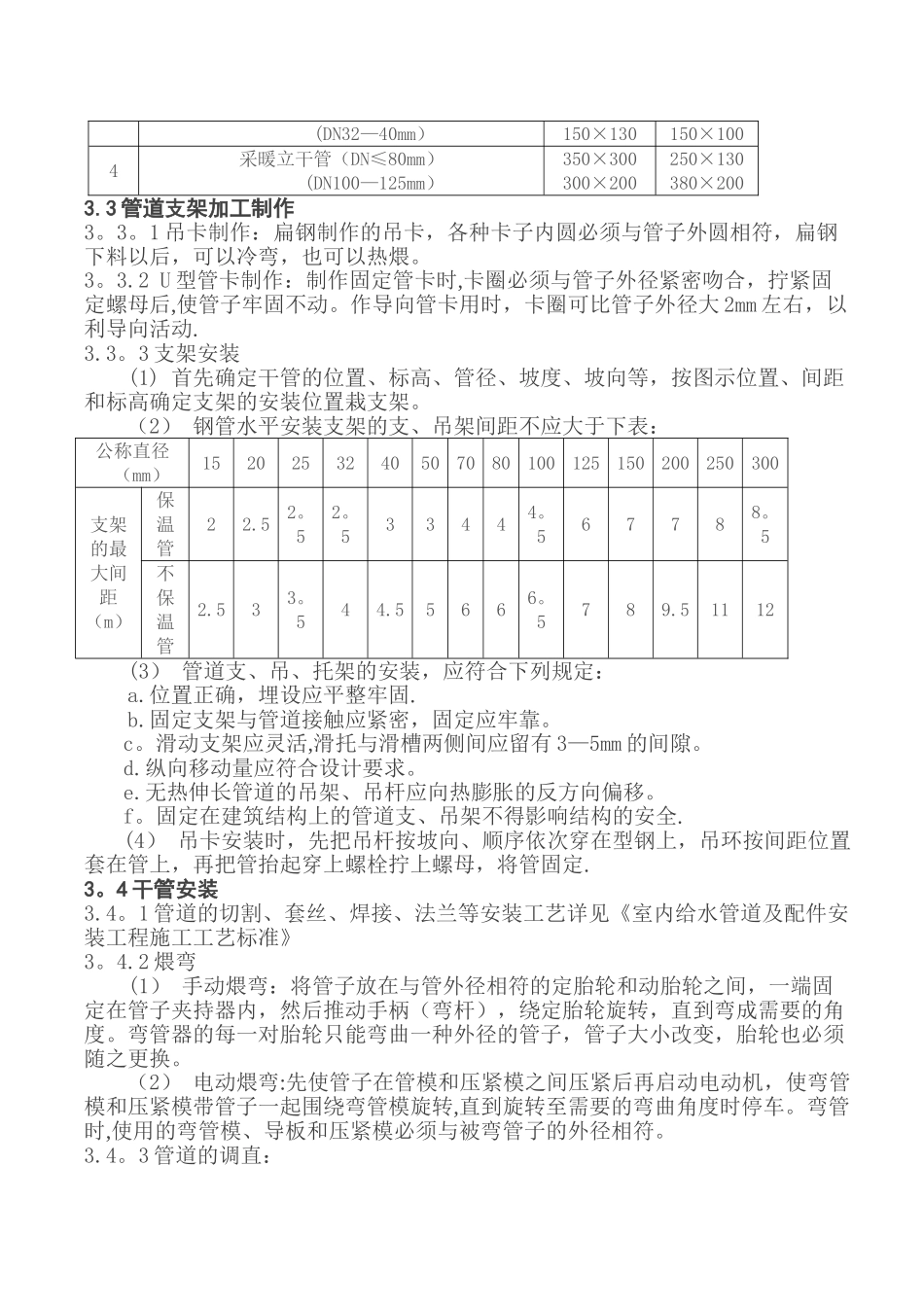

1.总则1.1 适用范围本工艺标准适用于公共、民用及一般工业建筑热水温度不超过 130°的室内采暖系统安装工程。1。2 编制依据《建筑给水排水及采暖工程施工质量验收法律规范》GB50242—20242.施工准备2。1 技术准备2.1。1 所有安装项目的设计图纸已经过图纸会审和设计交底，施工方案已编制并已审批。2.1。2 施工技术人员向班组做了图纸和施工方案交底.2。2 材料要求2.2.1 采暖管道一般为碳素钢管，管道应无飞刺、重皮及凹凸不平现象。2.2.2 管件:无偏扣、方扣、乱扣、断丝和角度不准等现象.2。2.3 阀门：铸造规矩，无毛刺、无裂纹，开关灵活严密，丝扣无损伤，有出厂合格证.2。3 主要机具2。3。1 机具：砂轮锯、电动套丝机、台钻、电焊机、煨弯器.2.3.2 工具：压力钳、电焊工具、管钳、手锤、手锯、活扳子、割刀、套丝机、手动试压泵、手动弯管器.2.3.3 量具:钢卷尺、水平尺、线坠、角尺.2.4 作业条件2.4.1 地沟内的干管安装前,应把沟内杂物清理洁净，安装好托吊架且在盖板未盖前安装。2。4.2 楼板下及顶层的干管,应在结构封顶后或结构进入安装层的一层以上后安装。2。4。3 立管安装必须在确定准确的地面标高且在墙面抹灰后进行。2。4。4 刷漆前管道试压完毕，现场清洁无尘,通风良好。2。4。5 管道保温前已完成所有防腐。3。操作工艺3。1 工艺流程预留孔洞→支架制作安装→干管安装→立管安装→支管安装→各种配件、小型设备安装→系统试压、管道吹扫→防腐.3。2 预留孔洞配合土建，预留管道穿墙、基础和楼板的孔洞尺寸,如设计无要求时,按下表:项次管道名称明管暗管留孔洞尺寸长×宽墙槽尺寸宽×深1采暖立管(DN≤25mm)(DN32—50mm）（DN70—100mm)100×100150×150200×200130×130150×130200×2002二根采暖立管（DN≤32mm）150×100200×1303散热器支管(DN≤25mm)100×10060×60 (DN32—40mm）150×130150×1004采暖立干管（DN≤80mm） (DN100—125mm）350×300300×200250×130380×2003.3 管道支架加工制作 3。3。1 吊卡制作：扁钢制作的吊卡，各种卡子内圆必须与管子外圆相符，扁钢下料以后，可以冷弯，也可以热煨。3。3.2 U 型管卡制作：制作固定管卡时,卡圈必须与管子外径紧密吻合，拧紧固定螺母后,使管子牢固不动。作导向管卡用时，卡圈可比管子外径大 2mm 左右，以利导向活动.3.3。3 支架安装(1) 首先确定干管的位置、标高、管径、坡度、坡向等，按图示位置、间距和标高确定支架的安装位置栽支架。（2） ...
