室外供热管道安装施工方案

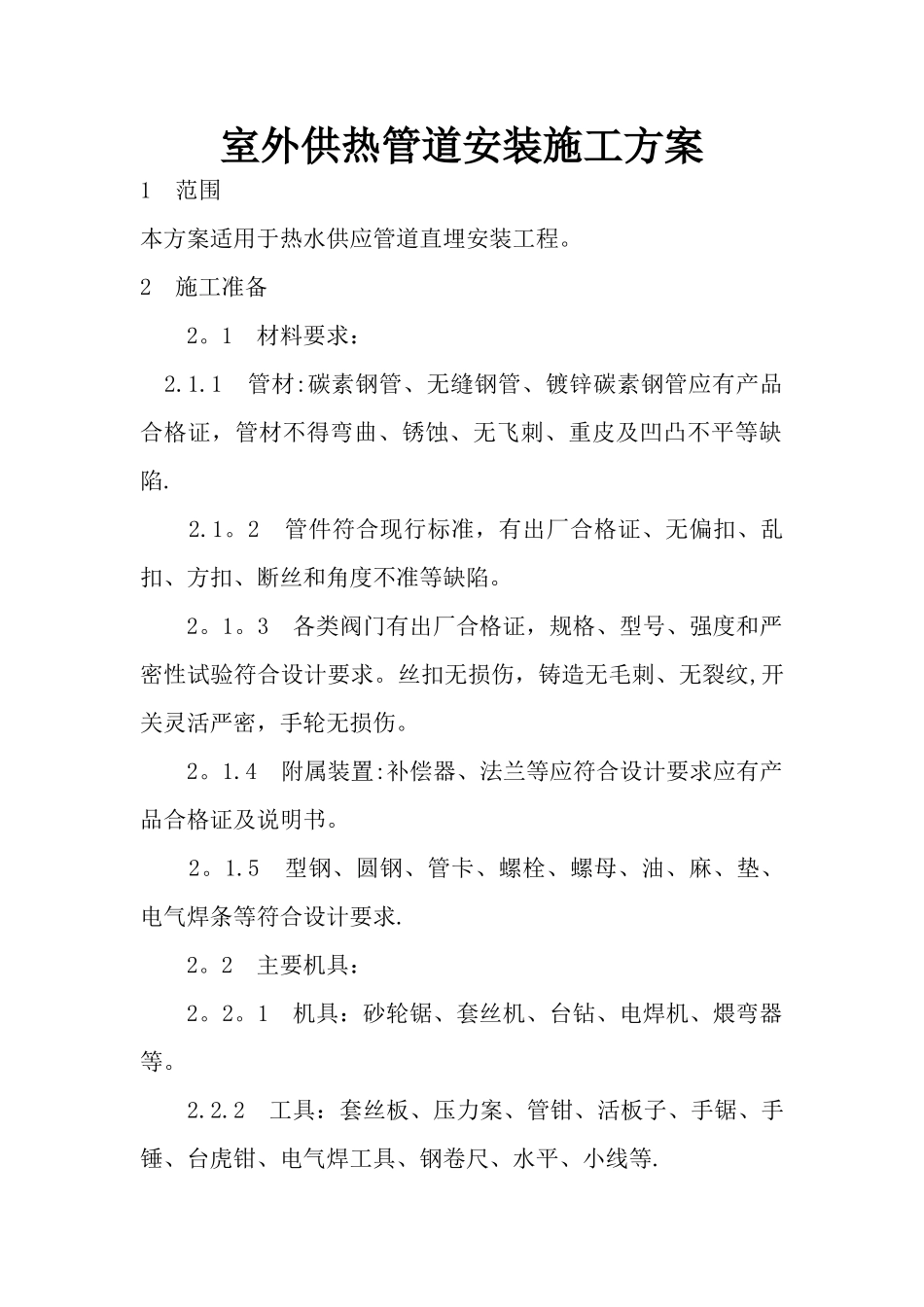

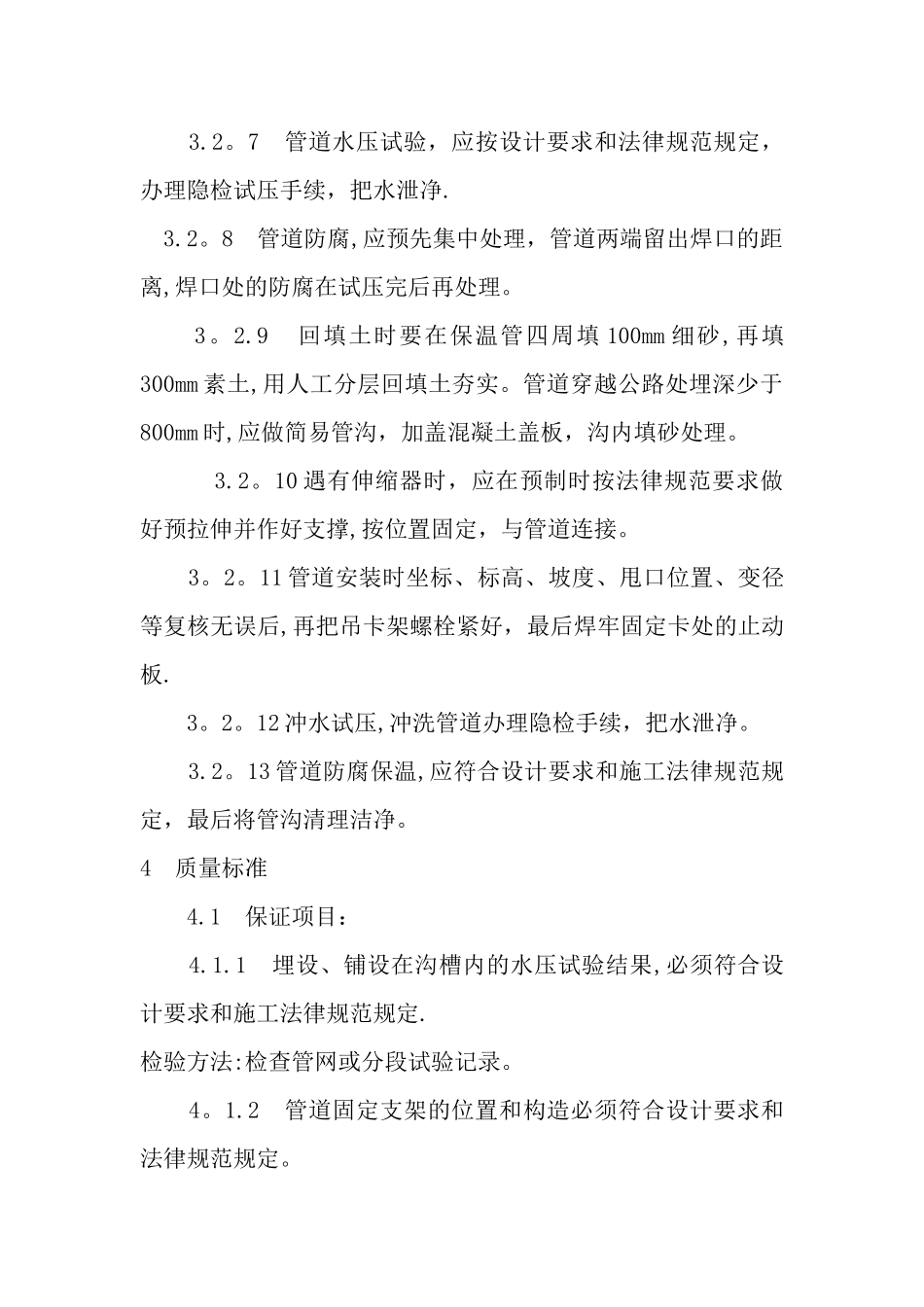

室外供热管道安装施工方案1 范围本方案适用于热水供应管道直埋安装工程。2 施工准备 2。1 材料要求： 2.1.1 管材:碳素钢管、无缝钢管、镀锌碳素钢管应有产品合格证，管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平等缺陷. 2.1。2 管件符合现行标准，有出厂合格证、无偏扣、乱扣、方扣、断丝和角度不准等缺陷。 2。1。3 各类阀门有出厂合格证，规格、型号、强度和严密性试验符合设计要求。丝扣无损伤，铸造无毛刺、无裂纹,开关灵活严密，手轮无损伤。 2。1.4 附属装置:补偿器、法兰等应符合设计要求应有产品合格证及说明书。 2。1.5 型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电气焊条等符合设计要求. 2。2 主要机具： 2。2。1 机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。 2.2.2 工具：套丝板、压力案、管钳、活板子、手锯、手锤、台虎钳、电气焊工具、钢卷尺、水平、小线等. 2。3 作业条件： 2.3.1 安装管道时,必须在沟底找平夯实，沿管线铺设位置无杂物，沟宽及沟底标高尺寸复核无误。3 操作工艺3.1 工艺流程：防腐保温→放线定位→挖管沟→管道敷设→补偿器安装→水压试验→砌井→防腐保温修补→填盖细砂→回填土夯实 3。2 直埋管道安装： 3。2.1 根据设计图纸的位置,进行测量,打桩、放线、挖土、地沟垫层处理等. 3.2。2 为便于管道安装,挖沟时应将挖出来的土堆放在沟边一侧，土堆底边应与沟边保持 0.6～1m 的距离，沟底要求打平夯实，以防止管道弯曲受力不均。 3.2。3 管道下沟前,应检查沟底标高沟宽尺寸是否符合设计要求，保温管应检查保温层是否有损伤，如局部有损伤时，应将损伤部位放在上面，并做好标记,便于统一修理。 3.2.4 应先把管道放在管沟旁，采纳汽车吊车把管放入沟槽内，然后采纳手动葫芦对正调直，吊装时沟内不得站人. 3。2。5 沟内管道焊接，连接前必须清理管腔，找平找直，焊接处要挖出操作坑，其大小要便于焊接操作。 3.2。6 阀门、配件、补偿器支架等,应在施工前按施工要求预先放在沟边沿线,并在试压前安装完毕。 3.2。7 管道水压试验，应按设计要求和法律规范规定，办理隐检试压手续，把水泄净. 3.2。8 管道防腐,应预先集中处理，管道两端留出焊口的距离,焊口处的防腐在试压完后再处理。 3。2.9 回填土时要在保温管四周填 100mm 细砂,再填300mm 素土,用人工分层回填土夯实。管道穿越公路处埋深少于800mm 时,应做简易管沟，加盖混凝土盖板，沟内填砂处理。 3.2。1...
