室外球墨铸铁给水管施工技术交底

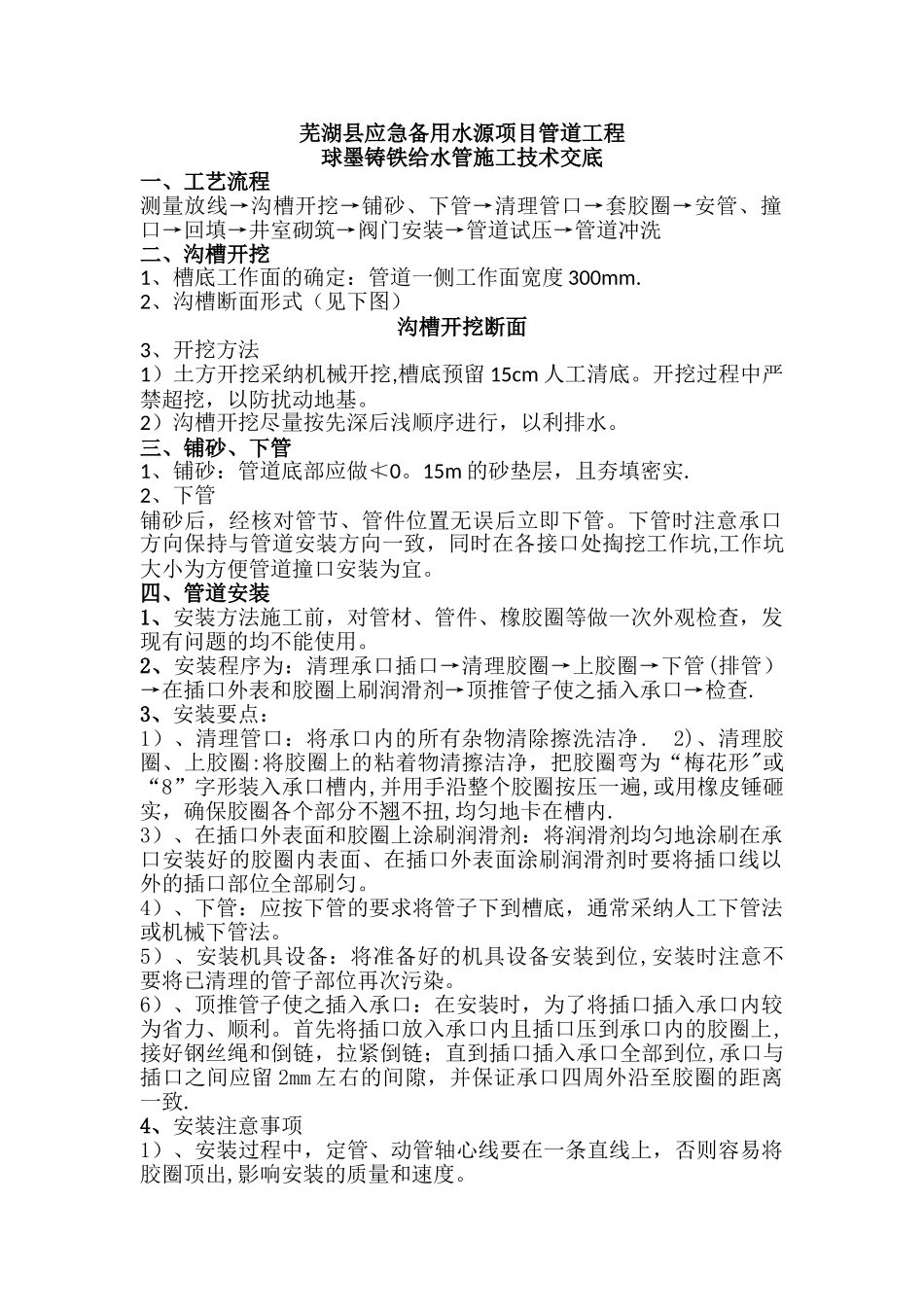

室外球墨铸铁给水管施工技术交底_第1页
1/2

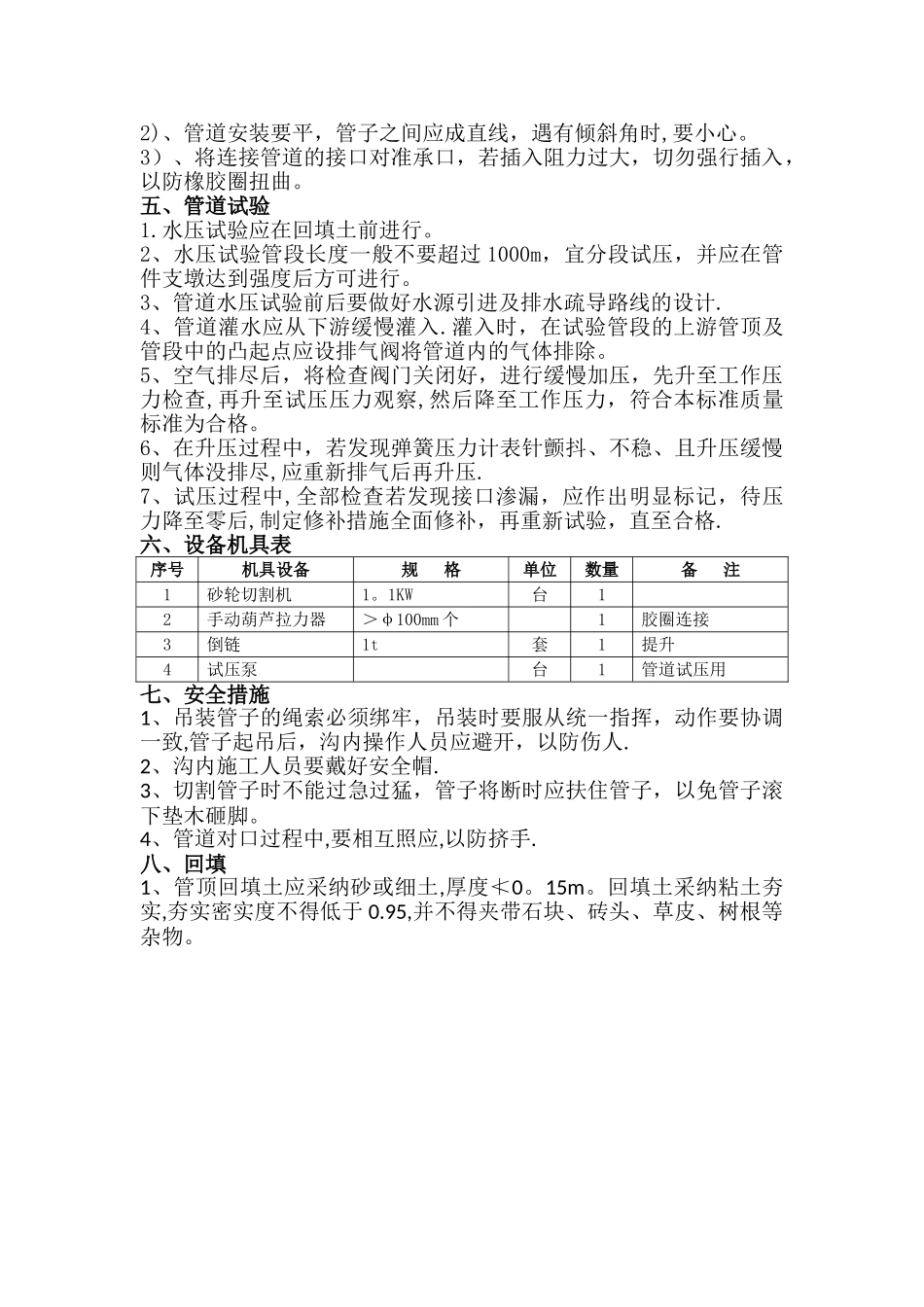

室外球墨铸铁给水管施工技术交底_第2页
2/2
芜湖县应急备用水源项目管道工程球墨铸铁给水管施工技术交底一、工艺流程测量放线→沟槽开挖→铺砂、下管→清理管口→套胶圈→安管、撞口→回填→井室砌筑→阀门安装→管道试压→管道冲洗二、沟槽开挖1、槽底工作面的确定:管道一侧工作面宽度 300mm.2、沟槽断面形式(见下图) 沟槽开挖断面3、开挖方法1)土方开挖采纳机械开挖,槽底预留 15cm 人工清底。开挖过程中严禁超挖,以防扰动地基。2)沟槽开挖尽量按先深后浅顺序进行,以利排水。三、铺砂、下管1、铺砂:管道底部应做≮0。15m 的砂垫层,且夯填密实.2、下管铺砂后,经核对管节、管件位置无误后立即下管。下管时注意承口方向保持与管道安装方向一致,同时在各接口处掏挖工作坑,工作坑大小为方便管道撞口安装为宜。四、管道安装1、安装方法施工前,对管材、管件、橡胶圈等做一次外观检查,发现有问题的均不能使用。2、安装程序为:清理承口插口→清理胶圈→上胶圈→下管(排管)→在插口外表和胶圈上刷润滑剂→顶推管子使之插入承口→检查. 3、安装要点: 1)、清理管口:将承口内的所有杂物清除擦洗洁净. 2)、清理胶圈、上胶圈:将胶圈上的粘着物清擦洁净,把胶圈弯为“梅花形"或“8”字形装入承口槽内,并用手沿整个胶圈按压一遍,或用橡皮锤砸实,确保胶圈各个部分不翘不扭,均匀地卡在槽内. 3)、在插口外表面和胶圈上涂刷润滑剂:将润滑剂均匀地涂刷在承口安装好的胶圈内表面、在插口外表面涂刷润滑剂时要将插口线以外的插口部位全部刷匀。 4)、下管:应按下管的要求将管子下到槽底,通常采纳人工下管法或机械下管法。 5)、安装机具设备:将准备好的机具设备安装到位,安装时注意不要将已清理的管子部位再次污染。 6)、顶推管子使之插入承口:在安装时,为了将插口插入承口内较为省力、顺利。首先将插口放入承口内且插口压到承口内的胶圈上,接好钢丝绳和倒链,拉紧倒链;直到插口插入承口全部到位,承口与插口之间应留 2mm 左右的间隙,并保证承口四周外沿至胶圈的距离一致. 4、安装注意事项1)、安装过程中,定管、动管轴心线要在一条直线上,否则容易将胶圈顶出,影响安装的质量和速度。 2)、管道安装要平,管子之间应成直线,遇有倾斜角时,要小心。 3)、将连接管道的接口对准承口,若插入阻力过大,切勿强行插入,以防橡胶圈扭曲。 五、管道试验1.水压试验应在回填土前进行。2、水压试验管段长度一般不要超过 1000m,宜分段试压,并应在管件支墩达到强度后方可进行...
