室外电梯防护架搭设施工方案

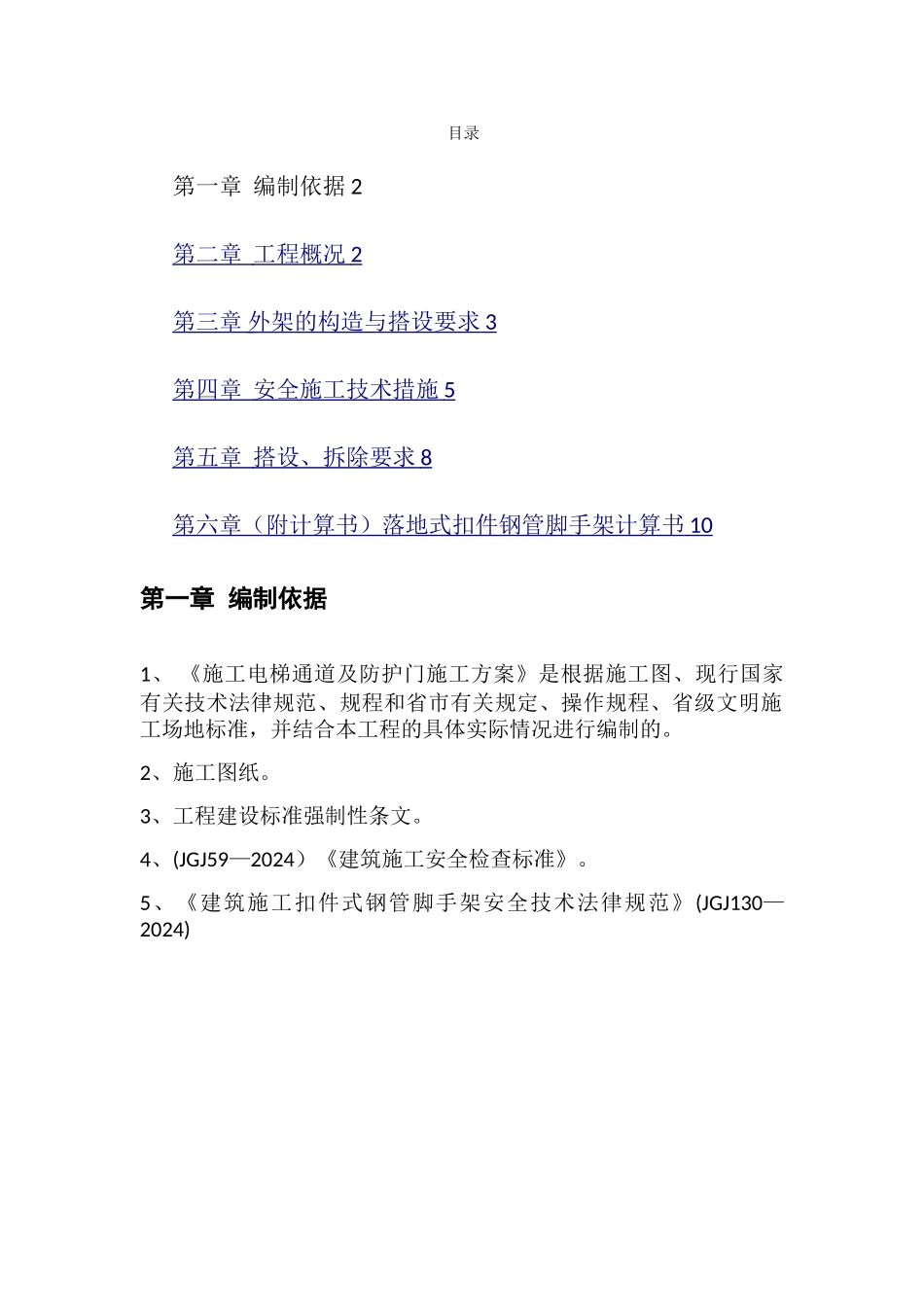

目录第一章 编制依据 2第二章 工程概况 2 第三章 外架的构造与搭设要求 3 第四章 安全施工技术措施 5 第五章 搭设、拆除要求 8 第六章（附计算书）落地式扣件钢管脚手架计算书 10 第一章 编制依据1、 《施工电梯通道及防护门施工方案》是根据施工图、现行国家有关技术法律规范、规程和省市有关规定、操作规程、省级文明施工场地标准，并结合本工程的具体实际情况进行编制的。 2、施工图纸。 3、工程建设标准强制性条文。 4、(JGJ59—2024）《建筑施工安全检查标准》。 5、《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130—2024) 第二章 工程概况本工程为商业办公楼，位于北京市良乡大学城地铁站北。工程名称：1#商务楼等 17 项(房山区拱辰街道办事处及长阳镇 09-04-21 地块 C2 商业金融用地项目）（3＃商务办公楼、10＃商务办公楼、11＃商务办公楼、S3 商业楼、地下室 3)序号项 目内 容1建筑功能商务办公楼2建筑面积总建筑面积 70000㎡3建筑层数3#楼地下 3 层,地上 A 段 15 层、B 段 10 层10＃——11＃楼地下 3 层,地上 15 层S3 商务楼地下 3 层、地上 2 层车库地下 2 层4建筑层数3＃楼A 段 69。95m；B 段 47。95m10#——11#楼69。95mS3 商务楼11。5m5结构形式框架-剪力墙结构6基础形式3＃楼-10＃楼—1110#楼平板式笩基车库平板式笩7基底埋深(m）3#楼—10＃楼—11#楼16m车库16m第三章 外架的构造与搭设要求结合本工程结构形式、实际施工位置在 3-1＃商务办楼北侧、3-2#商务办楼北侧，、10＃商务办楼西侧、11＃商务办楼西侧处各安装施工电梯，并在其电梯与结构之间搭设落地式脚手架,架体安装高度第一次为 35m，第二次架体搭设高度为 37 米。 脚手架顺着挑板外搭设，外围除出入口外满挂密目安全网,两侧面满设斜撑,从底到顶连续布置，斜撑角度控制在 45°。架体为双排双立杆，正面有六道双立杆支撑，连墙杆布置两步三跨,锚固原结构地锚和框柱两边对拉。架体从底到 7 层双排架体，7 层至顶层可设单排架体。架体立杆距结构外沿 0.3m,纵距 1。2m，大横杆步距 1.4（标准层 1.5）m,小横杆 0。9m,连墙杆纵距为 3m、横距具体详见布置图。 1、 施工准备劳动力配置2 、材料配备序号名称 规格 1无缝钢管 ¢48×3。5 2密目安全网 1。8m×6m 3 若干 4 直角扣件若干5旋转扣件 若干 序号工种 人数 任务 1架子工 5 人负责架子搭设 2测量放线工 2 人负责脚...
